Inhaltszusammenfassung für ZANKER KOP37903XK

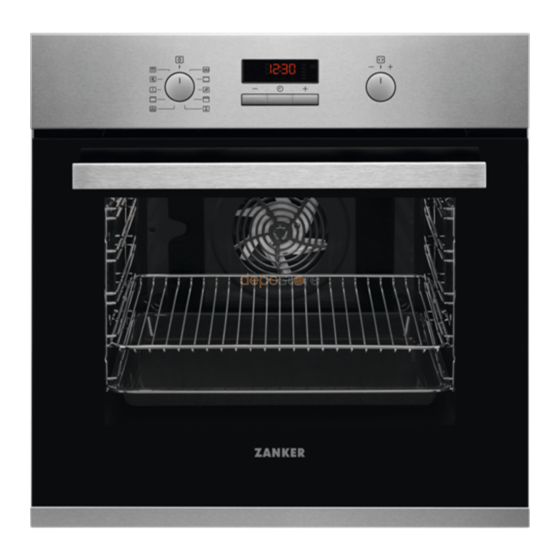

- Seite 1 Benutzerin‐ formation Backofen KOP37903XK...
-
Seite 2: Inhaltsverzeichnis
Änderungen vorbehalten. BESUCHEN SIE UNSERE WEBSITE, UM: Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten: www.zanker.de/support Sicherheitshinweise Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Bedienungsanleitung. Bei Verletzungen oder Schäden infolge nicht ordnungsgemäßer Montage oder Verwendung übernimmt der Hersteller keine Haftung. -
Seite 3: Allgemeine Sicherheit
WARNUNG: Halten Sie Kinder und Haustiere von dem Gerät fern, wenn • es in Betrieb oder in der Abkühlphase ist. Die zugänglichen Geräteteile werden beim Betrieb sehr heiß. Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, • diese einzuschalten. Kinder dürfen keine Reinigung und Wartung des Geräts ohne •... -
Seite 4: Sicherheitsanweisungen
Sicherheitsanweisungen Montage Länge des Netzanschluss- 1500 mm WARNUNG! Die Montage des Geräts kabels. Das Kabel befin- darf nur von einer qualifizierten Fachkraft det sich in der rechten durchgeführt werden. Ecke auf der Rückseite • Entfernen Sie das gesamte Verpackungsmaterial. Befestigungsschrauben 4x25 mm •... - Seite 5 Kontaktöffnungsbreite von mindestens 3 mm • Öffnen Sie die Gerätetür vorsichtig. Die Verwendung ausgeführt sein. von Zutaten mit Alkohol kann eine Mischung aus • Schließen Sie die Gerätetür ganz, bevor Sie den Alkohol und Luft verursachen. Netzstecker in die Steckdose stecken. •...
-
Seite 6: Pyrolysereinigung
• Vergewissern Sie sich, dass das Gerät abgekühlt – Bringen Sie Tiere (besonders Vögel) für die ist. Es besteht die Gefahr, dass die Glasscheiben Zeit während und nach der Pyrolyse und nach brechen. der ersten Anwendung der Höchsttemperatur in • Ersetzen Sie die Türglasscheiben umgehend, wenn einen gut belüfteten Bereich. -
Seite 7: Montage
Montage Montage WARNUNG! Siehe Kapitel Sicherheitshinweise. (*mm) min. 550 min. 560 (*mm) min. 550 min. 560... -
Seite 8: Gerätebeschreibung
Befestigung des Ofens am Möbel Gerätebeschreibung Gesamtansicht Bedienfeld Einstellknopf für die Ofenfunktionen Display Einstellknopf (für die Temperatur) Heizelement Lampe Ventilator Einhängegitter, herausnehmbar Einschubebenen Zubehör Für Kuchen und Plätzchen. Zum Backen und Braten oder zum Auffangen von abtropfendem Fett. • Kombirost Für Kochgeschirr, Kuchenformen, Braten. -
Seite 9: Vor Der Ersten Verwendung
Einstellen einer Uhrfunktion. Einstellen der Zeit. Anzeige A. Timer/ Temperatur B. Aufheiz- und Restwärmeanzeige C. KT Sensor (nur ausgewählte Modelle) D. Türverriegelung (nur ausgewählte Modelle) E. Stunden / Minuten Demo-Modus (nur ausgewählte Modelle) G. Uhrfunktionen Vor der ersten Verwendung Erste Reinigung WARNUNG! Siehe Kapitel Sicherheitshinweise. -
Seite 10: Einstellung: Ofenfunktion
Einstellung: Ofenfunktion Ofenfunktion Anwendung Schritt 1 Drehen Sie den Backofen-Einstellknopf auf eine Ofenfunktion. Zum Grillen dünner Lebensmit- tel in größeren Mengen und Schritt 2 Drehen Sie den Wahlknopf, um die zum Toasten von Brot. Grillstufe 2 Temperatur auszuwählen. Zum Braten großer Fleischstü- Schritt 3 Drehen Sie nach Beendigung des Gar- cke oder von Geflügel mit Kno-... -
Seite 11: Uhrfunktionen
Uhrfunktionen Tabelle der Uhrfunktionen Uhrfunktion Anwendung Anzeigen oder Ändern der Tageszeit. Sie können die Tageszeit nur än- dern, wenn der Backofen ausgeschaltet ist. Uhrzeit Zum Einstellen der Garzeitdauer. Verwenden Sie die Funktion nur, wenn eine Ofenfunktion eingeschaltet ist. Dauer Einstellen der Abschaltzeit des Backofens. Verwenden Sie die Funktion nur, wenn eine Ofenfunktion eingeschaltet ist. -
Seite 12: Einstellen Der Funktion Dauer
Einstellen der Funktion Dauer Schritt 1 Stellen Sie eine Backofenfunktion ein. Schritt 2 - wiederholt drücken. - beginnt zu blinken. Schritt 3 - zum Einstellen der Minuten drücken. - zur Bestätigung drücken. Schritt 4 - zum Einstellen der Stunden drücken. - zur Bestätigung drücken. -
Seite 13: Einstellen Der Funktion Kurzzeit-Wecker
Das Display zeigt Folgendes an: die eingestellte Temperatur, Der Backofen schaltet sich später automatisch ein, gart für die eingestellte Dauer und stoppt um die eingestellte End- zeit. Nach Ablauf der eingestellten Endzeit ertönt 2 Minuten lang ein Signalton. Die eingestellte Zeit blinkt im Display. Der Backofen schaltet sich ab. -
Seite 14: Zusatzfunktionen
Kombirost: Schieben Sie den Kombirost zwischen die Füh- rungsschienen der Einhängegitter mit den Füßen nach unten zeigend. Auflaufpfanne: Schieben Sie das Blech zwischen die Führungsstä- be der Einhängegitter. Kombirost, Auflaufpfanne: Schieben Sie das Backblech zwischen die Füh- rungsstäbe der Einhängegitter und dem Kombirost auf die Führungsstäbe darüber. -
Seite 15: Tipps Und Hinweise
Automatische Abschaltung Die Abschaltautomatik funktioniert nicht mit den Funktionen: Backofenbeleuchtung, Dauer, Ende. Der Backofen wird aus Sicherheitsgründen nach einiger Zeit ausgeschaltet, wenn eine Ofenfunktion Kühlgebläse eingeschaltet ist und Sie die Einstellungen nicht ändern. Wenn der Backofen in Betrieb ist, wird das Kühlgebläse automatisch eingeschaltet, um die Ofenoberflächen zu kühlen. -
Seite 16: Backen Und Braten
Backen und Braten Ober-/Unterhitze Heißluft CHEN (Min.) (°C) (°C) Rührteig 3 (2 und 4) 45 – 60 Kuchenform Mürbeteig 3 (2 und 4) 20 – 30 Kuchenform Buttermilch-Kä- 80 – 100 Kuchenform, Ø sekuchen 26 cm Strudel/Stollen 60 – 80 Backblech Marmeladentor- 30 –... - Seite 17 Ober-/Unterhitze Heißluft CHEN (Min.) (°C) (°C) Baiser, zwei – – 2 und 4 80 – 100 Backblech Ebenen, Heizen Sie den leeren Backofen vor Brötchen, Hei- 12 – 20 Backblech zen Sie den lee- ren Backofen Eclairs 25 – 35 Backblech Eclairs, zwei –...
- Seite 18 Ober-/Unterhitze Heißluft OBSTKUCHEN (Min.) (°C) (°C) Nudelauflauf, Vorheizen ist 40 – 50 nicht erforderlich Gemüseauflauf, Vorheizen 45 – 60 ist nicht erforderlich Quiche 50 – 60 Lasagne 180 – 190 180 – 190 25 – 40 Cannelloni 180 – 190 180 –...
- Seite 19 Ober-/Unterhitze Heißluft FLEISCH (Min.) (°C) (°C) Pute, ganz 210 – 240 Ente, ganz 120 – 150 Gans, ganz 150 – 200 Kaninchen, in Stücke geschnit- 60 – 80 Kaninchen, in Stücke geschnit- 150 – 200 Fasan, ganz 90 – 120 Nutzen Sie die zweite Einschubebene.
-
Seite 20: Heißluftgrillen
GRILL (kg) (Min.) (Min.) Erste Seite Zweite Seite Spieße, 4 10 - 15 10 - 12 Hähnchenbrust, 4 Stück 12 - 15 12 - 14 Frikadellen, 6 20 - 30 Fischfilet, 4 Stück 12 - 14 10 - 12 Belegte Toastbrote, 4 - 6 5 - 7 Toast, 4 - 6 2 - 4... - Seite 21 GEFLÜGEL FISCH, GE- (°C) (Min.) DÄMPFT (°C) (Min.) Pute, 2,5 - 3,5 kg 160 - 180 120 - 150 Fisch, 1 - 1,5 kg 210 - 220 40 - 60 Pute, 4 - 6 kg 140 - 160 150 - 240 Auftauen (kg) Auftauzeit (Min.)
-
Seite 22: Feuchte Umluft - Empfohlenes Zubehör
OBST OBST (Std.) (Std.) Pflaumen 8 - 10 Apfelscheiben 6 - 8 Aprikosen 8 - 10 Birnen 6 - 9 Feuchte Umluft - Empfohlenes Zubehör Verwenden Sie die dunklen und nicht reflektierenden Formen und Behälter. Sie haben eine bessere Wärmeabsorption als helle Farbe und reflektierende Schüsseln. Förmchen Pizzapfanne Backform... -
Seite 23: Informationen Für Prüfinstitute
(°C) (Min.) Englischer Sand- Backform auf Kombirost 40 - 50 wichkuchen à la Vic- toria Fisch, pochiert, 0,3 Backblech oder tiefes Blech 20 - 25 Fisch, 0,2 kg Backblech oder tiefes Blech 25 - 35 Fischfilet, 0,3 kg Pizzapfanne auf Kombirost 25 - 30 Fleisch, pochiert, Backblech oder tiefes Blech... - Seite 24 (°C) (Min.) Törtchen, Heißluft Backblech 150 - 160 20 - 35 20 pro Blech Törtchen, Heißluft Backblech 2 und 4 150 - 160 20 - 35 20 pro Blech Apfelku- Ober-/Unter- Kombirost 70 - 90 chen, 2 hitze Formen à Ø...
-
Seite 25: Reinigung Und Pflege
(°C) (Min.) Toast, 4 - Grill Kombirost Max. 2 - 3 Minu- Backofen 3 Minuten 6 Stück ten auf der vorheizen. ersten Sei- te, 2 - 3 Minuten auf der zweiten Seite Hambur- Grill Kombirost Max. 20 - 30 Kombirost in die vier- ger aus und Fett- te und Fettpfanne in... -
Seite 26: Entfernen: Einhängegitter
Reinigen Sie alle Zubehörteile nach jedem Gebrauch und lassen Sie sie trocknen. Feuchten Sie ein weiches Tuch mit warmem Wasser und einem milden Reinigungsmittel an. Reinigen Sie die Zubehörteile nicht im Geschirrspüler. Reinigen Sie das Zubehör mit Antihaftbeschichtung nicht mit Scheuermitteln oder scharfkantigen Zubehör Gegenständen. -
Seite 27: Aus- Und Einbau Der: Tür
Leichte Reinigung Normale Reinigung 1 h 30 min Schritt 3 - Drücken, um die Reinigung zu starten. Schritt 4 Drehen Sie nach der Reinigung den Knopf für die Backofenfunktionen in die Aus-Position. Während der Reinigung ist die Backofenlampe ausgeschaltet. Die Backofentür bleibt verriegelt. Wenn der Backofen abgekühlt ist, wird die Tür entriegelt. - Seite 28 Schritt 3 Schließen Sie die Backofentür halb bis zur ersten Raststellung. Anschließend heben und ziehen Sie die Tür nach vorn aus der Aufnah- me heraus. Schritt 4 Legen Sie die Backofentür auf ein weiches Tuch auf einer stabilen Fläche. Schritt 5 Fassen Sie die Türabdeckung (B) an der Oberkante der Tür an beiden Seiten an.
-
Seite 29: Austausch: Lampe
Achten Sie beim Wiedereinsetzen der Glasscheiben (A und B) auf die richtige Reihenfolge. Überprüfen Sie das Symbol/den Aufdruck auf der Seite der Glasscheibe. Jede Glasscheibe sieht anders aus, um den Aus- und Einbau zu erleichtern.. Bei korrektem Einbau macht die Türabdeckung ein Klickgeräusch. -
Seite 30: Fehlercodes
Der Backofen schaltet sich nicht ein oder heizt Fehlercodes nicht auf F102 Die Backofen-Tür ist ge- Störung Prüfen Sie, ob Folgen- schlossen. des zutrifft ... F102 Die Türverriegelung Der Backofen kann nicht Der Backofen ist ord- nicht defekt ist. eingeschaltet oder be- nungsgemäß... -
Seite 31: Energieeffizienz
Wir empfehlen Ihnen, die Daten hier zu notieren: Modell (MOD.): ......... Produktnummer (PNC) ......... Seriennummer (S.N.) ......... Energieeffizienz Produktinformationen und Produktdatenblatt* Herstellername Zanker Modellidentifikation KOP37903XK 949498190 Energieeffizienzindex 81.2 Energieeffizienzklasse Energieverbrauch bei Standardbeladung, Ober-/Unterhitze 0.93 kWh/Programm Energieverbrauch bei Standardbeladung, Umluft 0.69 kWh/Programm Anzahl der Garräume Wärmequelle Strom Fassungsvermögen... - Seite 32 Ventilator und Lampe funktionieren weiter. Sobald Sie nutzen möchten. Die Restwärmeanzeige oder den Backofen ausschalten, wird im Display die Temperatur werden auf dem Display angezeigt. Restwärme angezeigt. Die Restwärme kann zum Feuchte Umluft Warmhalten von Speisen genutzt werden. Diese Funktion soll während des Garvorgangs Energie Beträgt die Garzeit mehr als 30 Minuten, reduzieren Sie sparen.
- Seite 36 www.electrolux.com/shop 867368070-A-192021...
