Bauanleitung 101.152
Winden-Gabelstapler
16

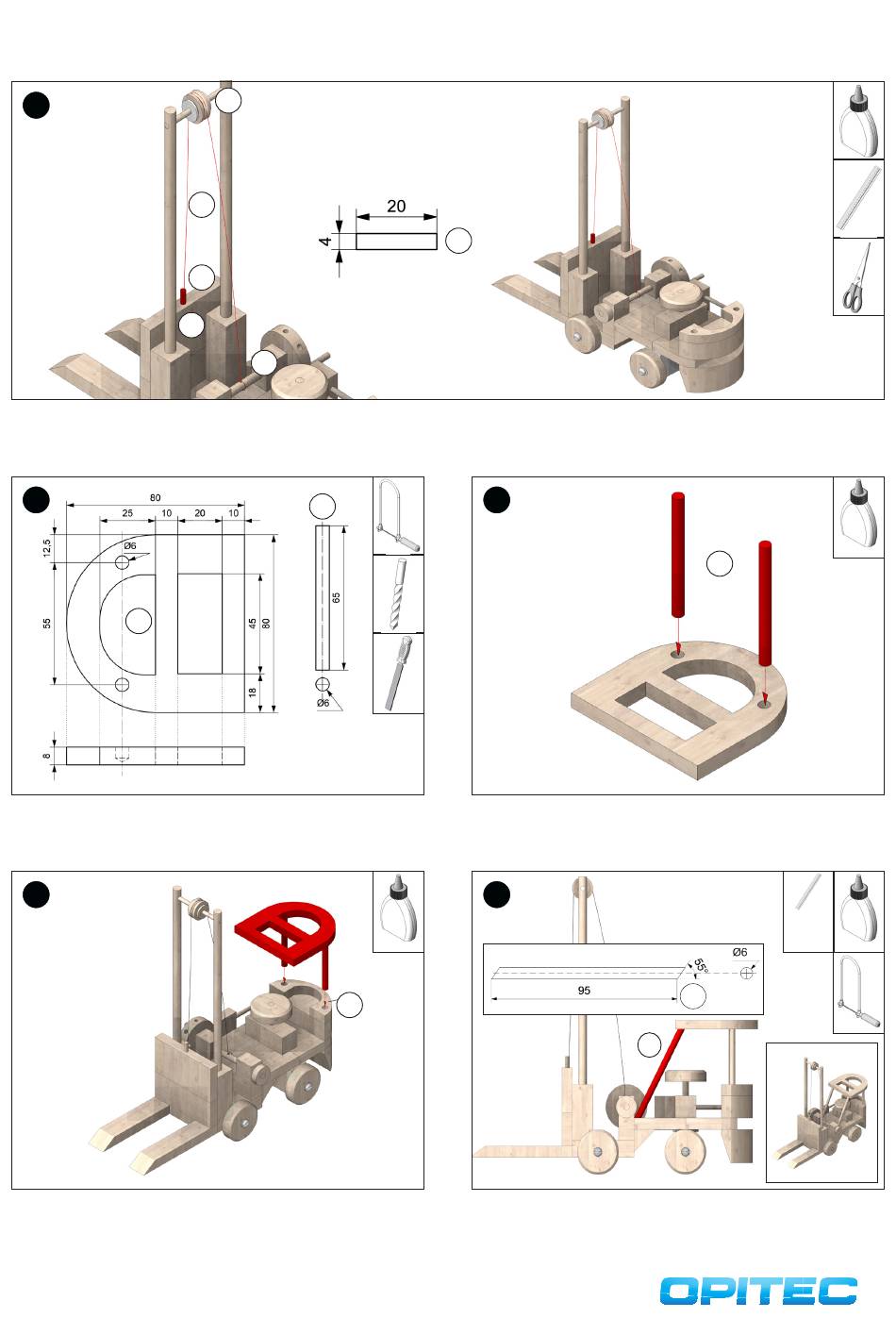

Vom Rundstab (12) ein Stück mit 20mm ablängen. Ein ca. 450mm langes Stück der Schnur (21) zuschneiden und das eine Ende durch die Bohrung
in der Achse (17) stecken und verknoten. Das andere Ende über das Schnurlaufrad (19) führen und in die Bohrung im Teil (10) einkleben und durch
einleimen des Rundstabes (12) fixieren.
17
14
Die Dachschablone auf das Sperrholz (14) übertragen, aussägen und
die ø6mm -Bohrungen bohren. Zwei Stücke mit einer Läge von 65mm
vom Rundstab (17) ablängen.
19
Den Dachaufbau in die Bohrungen im Teil (5) einleimen.
5
19
21
12
10
17
17
2x
5
12
18
ø4
Die beiden Rundstäbe (65mm) wie abgebildet in die Sacklochbohrun-
gen einleimen. Leim gut trocknen lassen.
20
Zwei Stücke vom Rundstab (17) wie abgebildet ablängen und abschrä-
gen. Anschließend wie abgebildet einleimen.
17
17
17
