Bauanleitung 101.152
Winden-Gabelstapler
11
12
19

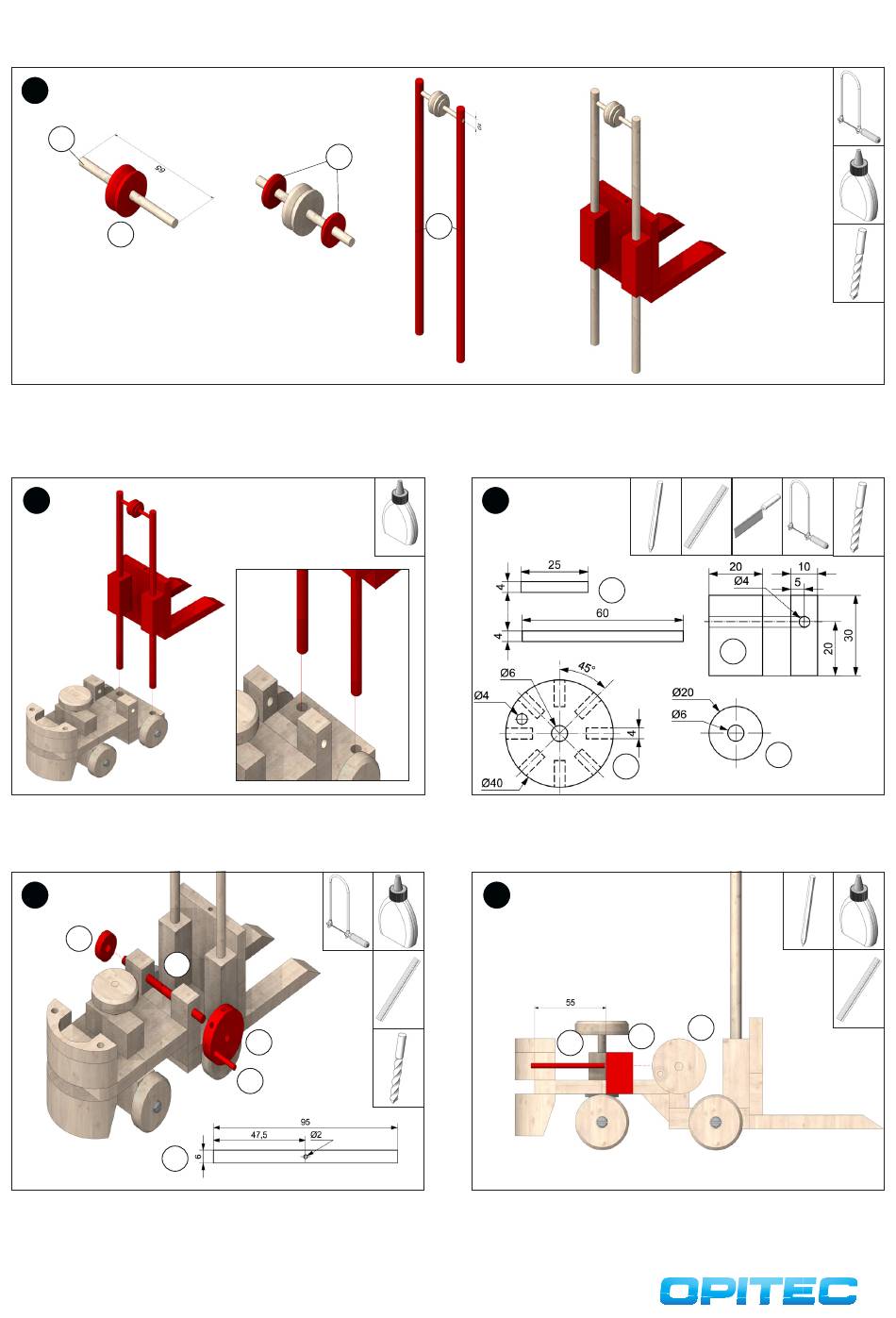

Vom Rundstab (12) 65mm ablängen. Das Schnurlaufrad (19) ausgemittelt aufstecken. Das Schnurlaufrad (20) halbieren und die Hälften von beiden
Seiten auf den Rundstab bündig zum Schnurlaufrad (19) aufstecken und festleimen Auf den beiden Rundstäben (13) jeweils an einem Ende 10mm
abmessen und ø4mm durchbohren. Nun den Rundstab (12) mit den Schnurlaufrädern (19,20) wie abgebildet zwischen den beiden Rundstäben (13) in
die Bohrungen einleimen. Anschließend die fertige Gabel wie abgebildet von unten auf die Rundstäbe aufstecken.
12
Die fertige Gabel wie gezeigt in die Bohrungen in der Holzleiste (2)
einleimen. Leim gut trocknen lassen.
14
18
17
17
Vom Rundstab (17) ein Stück mit 95mm Länge absägen und die Mitte
abmessen. Am Mittelpunkt ø2mm durchbohren. Die Achse (17) durch
die Bohrungen von Teil (3) stecken und die beiden Räder (16,18) sowie
den Kurbelarm (12) wie abgebildet verleimen.
4
20
16
12
ø2
13
13
Das Holzrad (16) wie oben abgebildet bohren. Die Mittelbohrung
ø6mm aufbohren. Das Holzrad (18) ebenfalls am Mittelpunkt ø6mm
durchbohren. Vom Rundstab (12) 1x25 und 1x60mm ablängen. Die
Holzleiste (9) wie abgebildet ablängen und durchbohren.
15
12
Den Rundstab (12, 60mm) durch die Bohrung in der Holzleiste (9) und
eine Seitenbohrung im Holzrad (16) stecken. Anschließend die Holzleis-
te (9) wie abgebildet an der Grundplatte (1) anleimen. Der Rundstab
dient zum fixieren des Holzrades!
12
9
18
16
16
9
ø4
ø4
