Controller
Der Controller wird im Innenbereich in einer Unterputzdose installiert.
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Anschließen der Lei-
!
tungen, um das Gerät nicht zu beschädigen.
Reader
• Der Reader wird komplett wetterfest vergossen mit einem 10 m langen Reader-
Anschlusskabel geliefert. Die Montage kann somit im Außenbereichen erfolgen, der
Einbau in eine Unterputzdose ist möglich.
• Achten Sie beim Einbau darauf, dass sich die LED oben befindet.
• Unterputz (in nichtmetallischen Untergründen),
• Aluminiumfronten (Materialstärke max. 5 mm),
• Messing und Edelstahl (Materialstärke je max. 3 mm)
Für den Einbau ist ein kreisrunder Ausschnitt mit einem Durchmesser von 68 mm herzu-
stellen.
!
Ein Mindestabstand zwischen zwei Niederfrequenz-Readern von 1 m ist einzuhalten.
Die Befestigungsschrauben mittel Torx-Schlüssel oder Torx-Schraubendreher nur
!
handfest anziehen!
• Das Reader-Anschlusskabel darf nicht
!
verlängert werden!
• Einkürzen ist zulässig.
• 1 Schließen Sie das Reader-Anschlusskabel
gemäß Aufdruck an
(br = braun, ws = weiß, gn = grün, ge = gelb)
• 2 Schließen Sie die Spannungsversorgung an.
Die Polarität und die Spannungsart (Gleich-
spannung oder Wechselspannung) muss da-
bei nicht beachtet werden.
• 3 Schließen Sie einen Türöffner am potential-
freien Relaiskontakt an.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de

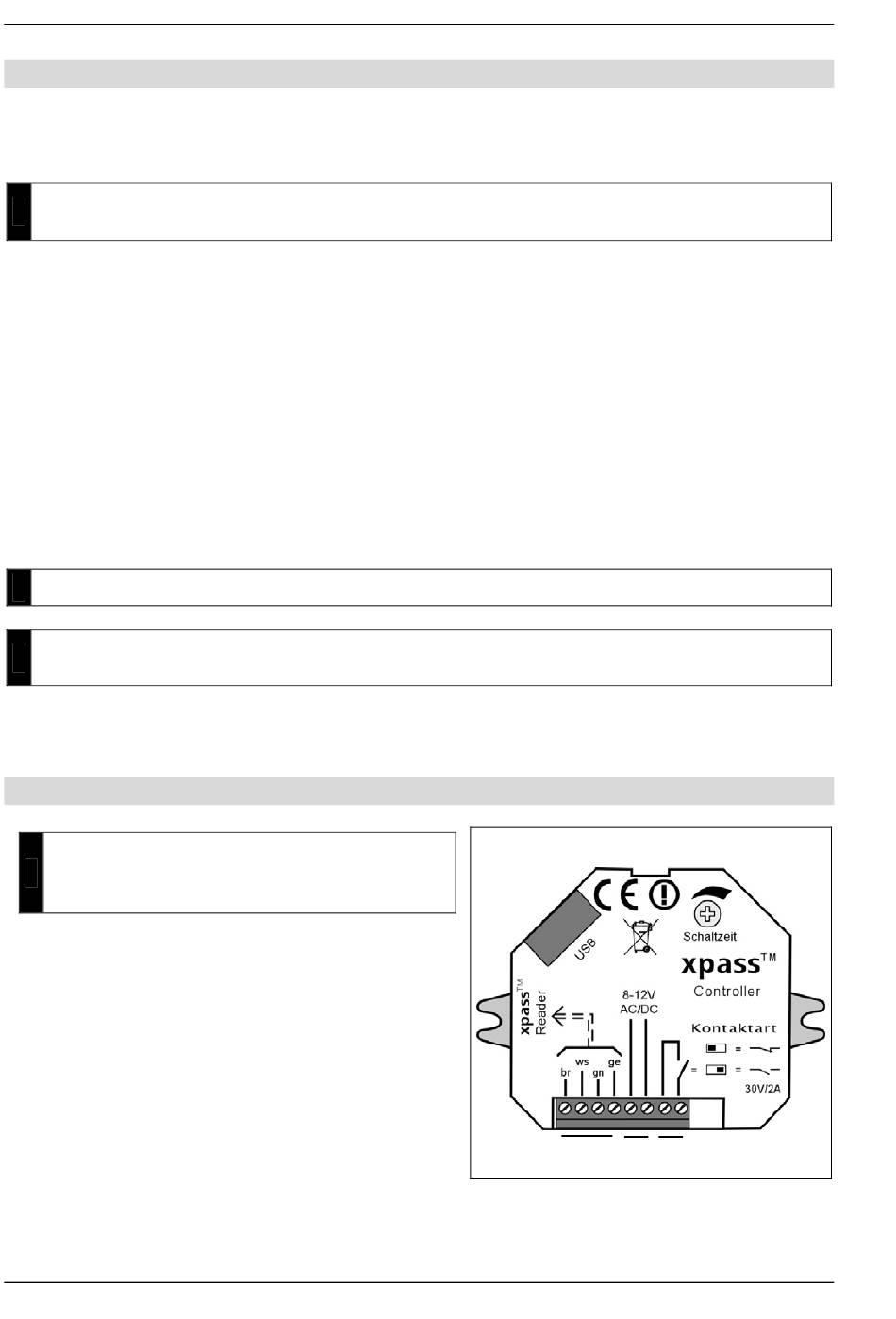

Anschließen der Leitungen am Controller
