• Dadurch erhalten Sie das Verzeichnis xpass updates (ca. 13,5 MByte) mit dem Inhalt:
Datei:
readme.pdf (Beschreibung Software-Update)
Datei:
xpass_<Vxx.xx>.enc (Firmware) (aktuelle Version)
Verzeichnis: PC_configuration <aktuelle Version> mit setup.exe (zur Installation der
Konfigurations-Software)
Verzeichnis: PC_xpassWinUpdate <aktuelle Version> mit setup.exe (zur Installation der
WinUpdate Software)
Die Ordnerstruktur sollte nicht verändert werden!
• Lesen Sie bitte die readme.pdf-Datei.
• Vorraussetzung für das Windows-update oder die Konfigurationssoftware ist, dass ein
USB-Treiber installiert wird. Das geschieht beim Ausführen einer der beiden setup.exe.
Hierfür sollte noch keine USB-Verbindung zwischen PC und Controller bestehen.
• Installieren Sie dann die Konfigurations-Software und die WinUpdate-Software. Die
Beschreibung finden Sie in der readme.pdf-Datei.
Verwenden Sie den mitgelieferten kleinen Schraubendreher zum Betätigen des Schie-
!
beschalter und zum Einstellen der Schaltzeit.

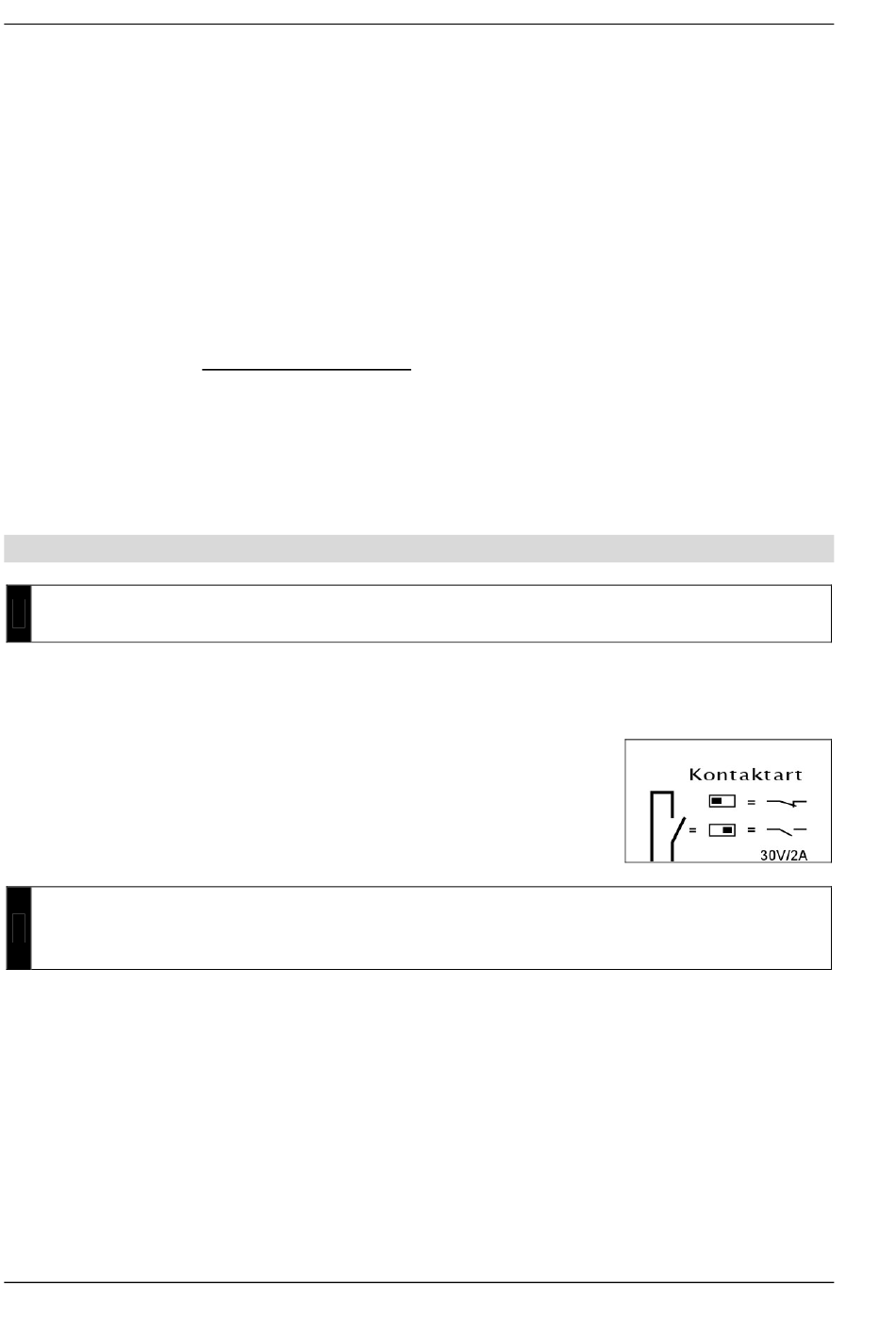

Einstellen Kontaktart des Relais
Mittels des kleinen Schiebeschalters (siehe Geräteübersicht) kön-
nen Sie sich zwischen den Kontaktarten umschalten:
Nach jedem Umschalten der Kontaktart muss der Controller kurz von seiner Versor-
!
gungsspannung getrennt werden. Der Schalter für die Kontaktart wird nur nach dem
Einschalten der Spannungsversorgung eingelesen.
Einstellen der Relaisschaltzeit
• Dazu wird der mitgelieferte Schraubendreher in das gekennzeichnete Loch am Control-
ler eingeführt und die gewünschte Zeit durch Drehen eingestellt.
• Schaltzeiten zwischen 1 s ... 40 s sind möglich.
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
8
Einstellung
Öffner
Schließer
Technische Änderungen vorbehalten.
PI_AZX41000_Art0018697_1v1.doc mi
04/2007
