dormakaba Montageanleitung
4.6
Flügelteile am Glastürflügel montiern
Sonderwerkzeug:
• Drehmomentschlüssel
1.
Die Flügelteile zum Glastürflügel drehen.
2. Die Glasschutzringe in die Bohrungen des
Glastürflügels einstecken.
3. Die Gegenplatten mit den Senkschrauben durch
den Glastürflügel am Flügelteil montieren. Das
Anzugsmoment 12 Nm beachten.
4. Die Senkschrauben an den Rahmenteilen mit
Anzugsmoment 12 Nm festschrauben.

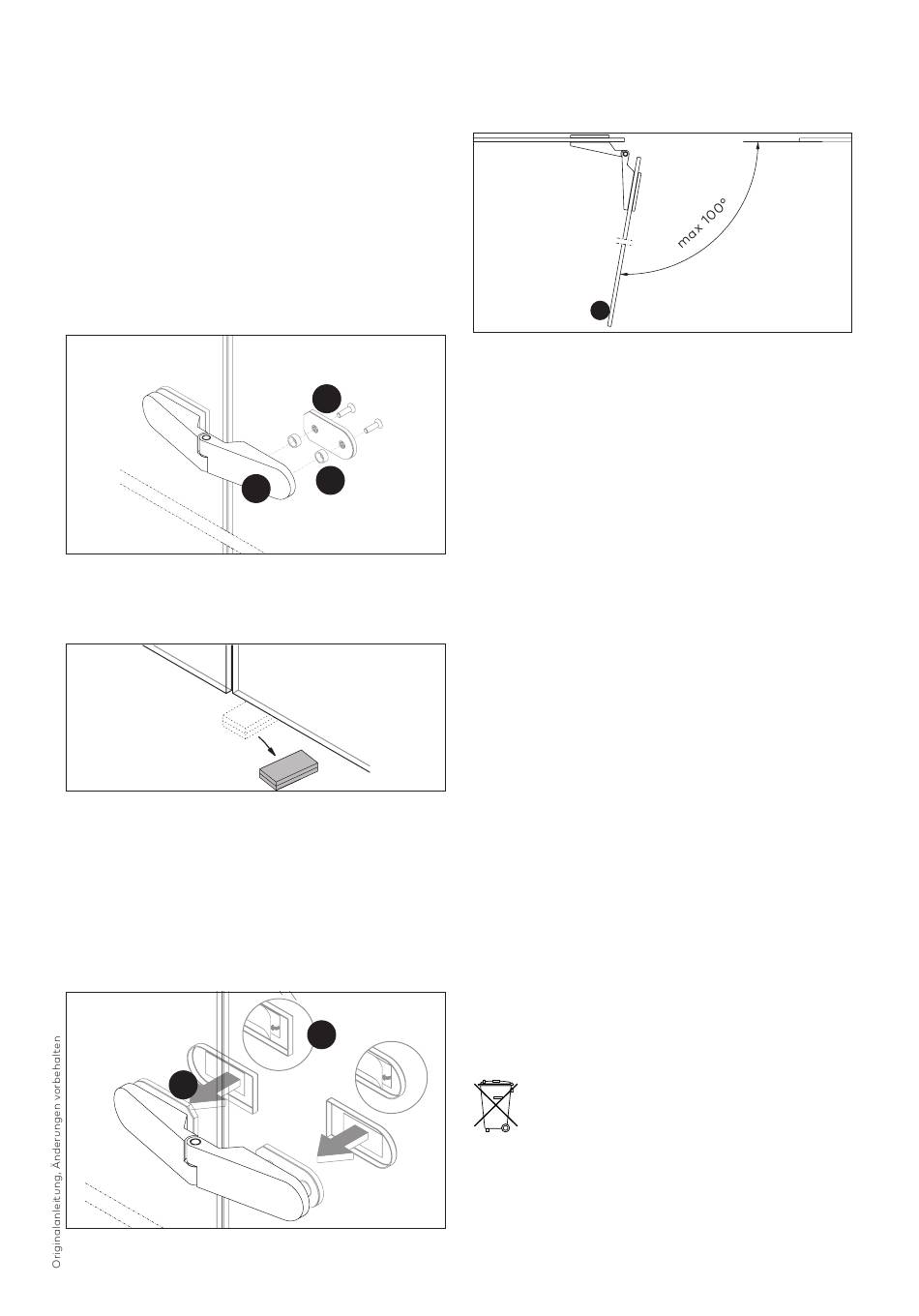

Abb. 6
Flügelteil montieren
4.7
Funktionsprüfung der Tür durchführen
1.
Alle Holzklötze entfernen.
Abb. 7
Holzklötze entfernen
2. Spaltmaße der Tür prüfen.
3. Tür auf Leichtgängigkeit prüfen.
4.8
Abdeckkappen montieren
1.
Die Schutzfolien der Klebestreifen auf den
Abdeckkappen abziehen.
2. Die Abdeckkappen auf die Gegenplatten kleben.
2.
Abb. 8
Abdeckkappe aufkleben
STUDIO Rondo Glas/Glas
3.
12 Nm
2.
1.
1.
WN 059480 45532
4.9
Türstopper verwenden (optional)
Türstopper verwenden, um das Überdrehen der Tür zu
verhindern.
Abb. 9
Türstopper gegen Überdrehen verwenden
5
Wartung und Pflege
5.1
Türbänder warten
Den Sitz und die Gängigkeit der Beschläge sowie die
Justierung der Tür regelmäßig kontrollieren. Im Fall
von hochfrequentierten Anlagen die Prüfung von
einem Fach- oder Installationsbetrieb durchführen
lassen. Für eine lange, störungsfreie Lebensdauer
der STUDIO Rondo Glas/Glas-Bänder für
Sonderfalztiefen empfiehlt dormakaba eine jährliche
Wartung durch Fachpersonal. Wenn 200.000
Bewegungszyklen vor Ablauf eines Jahres erreicht
werden, die Wartung vorziehen.
Glastürflügel auf Abplatzungen und/oder
Ausmuschelungen prüfen. Beschädigte Glasflügel
unverzüglich austauschen.
5.2
Oberflächen reinigen
Die Oberflächen der Beschläge sind nicht
wartungsfrei und müssen mit entsprechenden Mitteln
gereinigt und gepflegt werden:
• Für metallische Oberflächen (Eloxaltöne, Edelstahl)
nur Reiniger ohne Scheuermittelanteil verwenden.
• Für lackierte Oberflächen nur lösemittelfreie
Reiniger verwenden.
• Messing-Oberflächen (ohne Oberflächenschutz)
müssen von Zeit zu Zeit mit geeigneten
Pflegemitteln behandelt werden, um Anlaufen zu
vermeiden.
6
Demontage und Entsorgung
Die Demontage erfolgt in umgekehrter Reihenfolge
der Montage und muss durch sachkundiges Personal
erfolgen.
Entsorgen Sie das Produkt umweltgerecht.
Beachten Sie die für Sie geltenden nationalen
gesetzlichen Vorschriften.
Wartung und Pflege
2018-09
5
