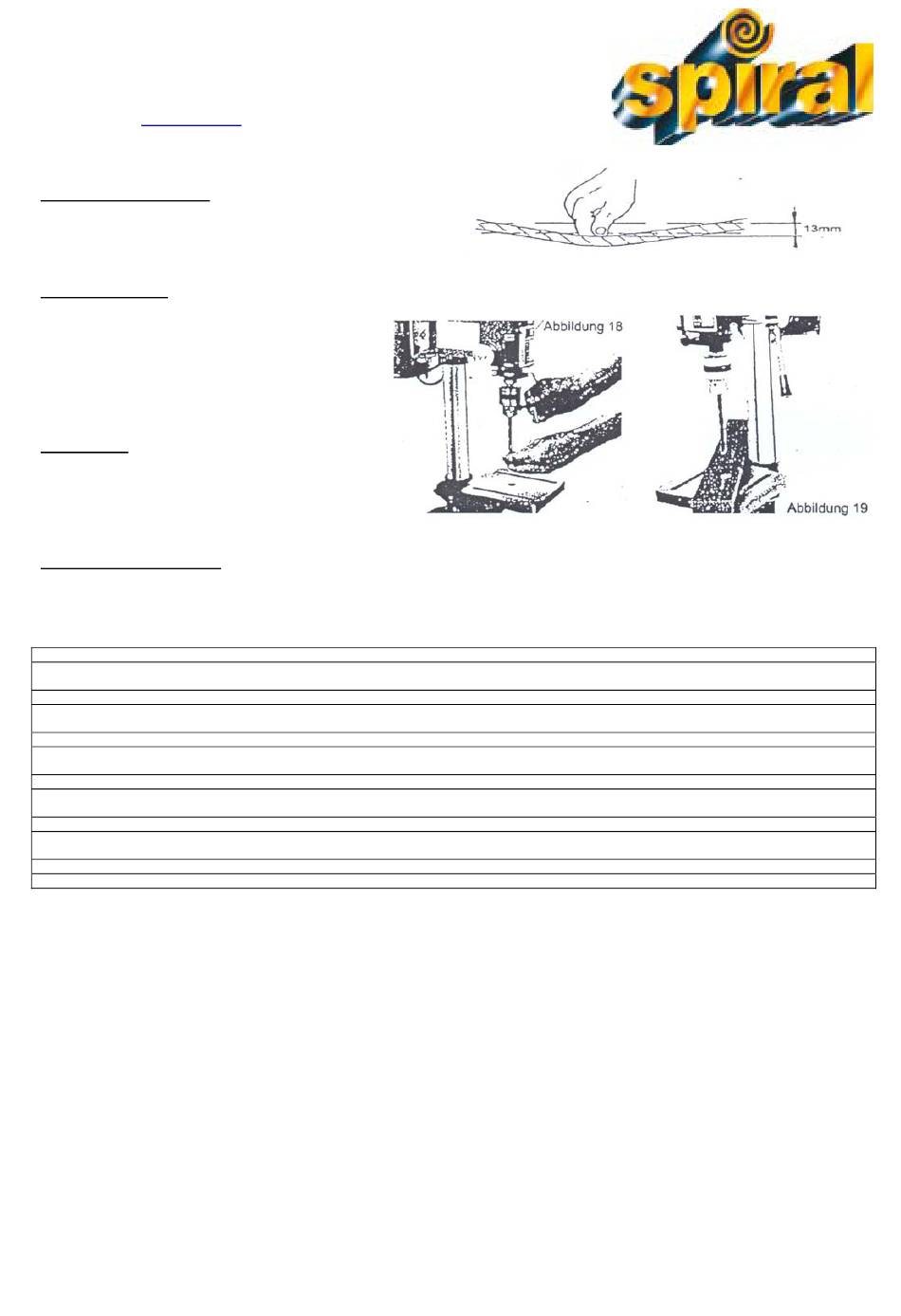

Keilriemen nachstellen
Für die richtige Spannung gehen Sie wie in der Abb.
Gezeigt vor.
Bohrer einsetzen
Bohrer in das Bohrfutter einstecken. Bei
Verwendung kleiner Bohrer dafür sorgen,
dass diese nicht zu weit im Bohrfutter
eingesetzt werden, so dass die
Bohrfutterbacken nicht die Schneidflächen
umfassen. Bohrfutter mit dem Schlüssel
andrehen (Abb.18)
Werkstücke
Legen Sie immer ein Stück Sperrholz auf
den Tisch um bei einem Durchbruch des
Bohrers Beschädigungen zu vermeiden
(Abb.19)
Maschinenschraubstock
Für kleinere Werkstücke die nicht auf den Tisch geklemmt werden können verwenden Sie einen
Maschinenschraubstock (nicht im Lieferumfang). Der Maschinenschraubstock wird auf dem Tisch festgeklemmt
oder festgeschraubt.
Eigenartiges oder lautes Arbeitsgeräusch
Falsche Riemenspannung => Spannung nachstellen; Trockene Spindel => Spindel und Spindelhülse entfernen und schmieren; Scheibe ist locker =>
Keilriemenspannung nachstellen; Defektes Lager => Lager austauschen.
Übermäßiges Spiel der Bohrer
Bohrfutter locker => Festmachen durch drücken des Bohrfutters auf den Tisch; Spindelachse oder Lager abgenutzt => Spindelachse oder Lager ersetzen;
Bohrfutter ist abgenutzt => Bohrfutter ersetzten
Motor läuft nicht an
Stromzuleitung => Kabel überprüfen; Motorverbindungen => Motorverbindungen überprüfen; Schaltverbindungen => Schaltverbindungen überprüfen;
Motorwicklung => Wicklung ersetzen; Schalter defekt => Schalter ersetzen
Bohrer greift in Werkstück
Übermäßiger Druck auf Vorschubhebel => Weniger Druck ausüben; Keilriemen ist locker => Keilriemenspannung überprüfen; Bohrer ist locker => Bohrer mit
Bohrfutterschlüssel festziehen; Geschwindigkeit ist zu hoch=> Geschwindigkeit nachstellen
Bohrer glüht oder raucht
Falsche Geschwindigkeit => Siehe Tabelle; Späne werden nicht abgeführt => Bohrer sauber machen; Bohrer ist stumpf oder nicht geeignet für das Material
=> Schärfe und Konus überprüfen; Schmierung notwendig => Schmieren während des Bohrvorgangs; Vorschub nicht richtig => Weniger Druck ausüben
Schwierigkeiten beim Hochziehen der Tischplatte
Schmierung notwendig => Schmieren (Öl); Zahnstange ist verbogen => Zahnstange geradebiegen; Klemmbolzen ist nicht locker => Klemmbolzen lockern.
Seite 6
