Montage:

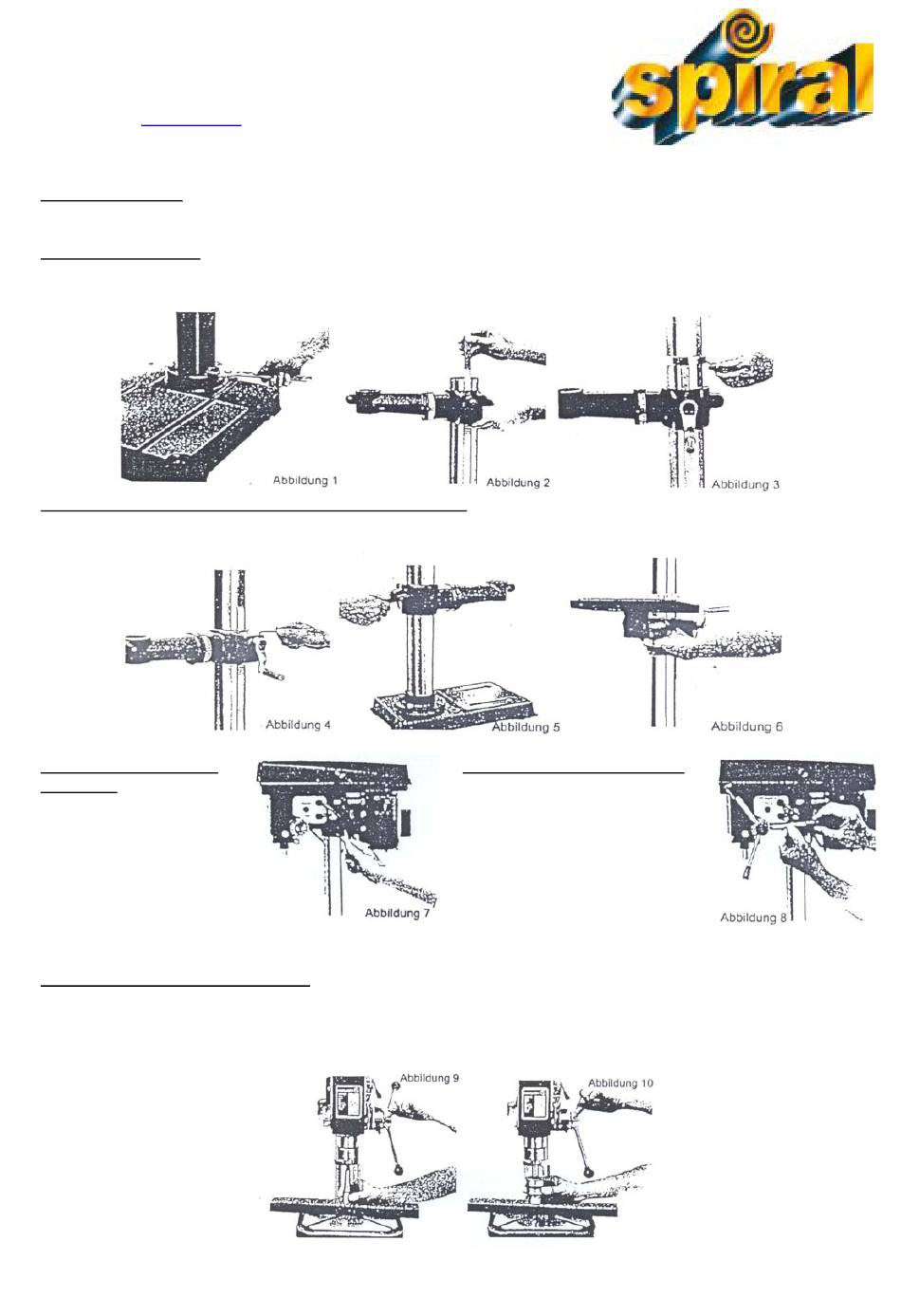

Montage der Säule
Stellen Sie die Säule auf die Grundplatte. Die Löcher sollten übereinstimmen. Anschließend die Säule mit den
gelieferten Bolzen und Unterlegscheiben festschrauben (Abb.1)
Montage des Tisches
Ring und Zahnstange entfernen. Halterung und Zahnstange zusammen montieren (Abb.2) Ring montieren und
anziehen, aber nicht zu fest andrehen – Bruchgefahr! (Abb.3)
Montage der Hebel und Klemmbolzen der Tischhalterung
Mit der gelieferten Stellschraube Hebel befestigen (Abb.4) Spannschraube in Tischkonsole einsetzten (Abb.5)
Tisch und Tischarm montieren (Abb.6).
Montage des Kopfes an
der Säule:
Behutsam den Kopf auf
die Säule heben. Kopf
richtig Ausrichten. Die
Nachstellschraube rechts
im Kopf drehen und den
Kopf mit dem Schlüssel
festziehen (Abb.7)
Montage des Bohrfutters und Konus
Stecken Sie den Konus in die Spindel. Ziehen Sie anschließend den Bohrkreuzhebel herunter bis der Konus in
die Spindel greift. Mit dem Bohrfutterschlüssel das Bohrfutter öffnen das Bohrkreuzhebel herunterziehen und
das Futter gegen das Holz drücken bis es in den Konus greift (Abb.9/10)
Alle Angaben ohne Gewähr, technische Änderungen vorbehalten
Montage der Bohrkreuzhebel:
Knöpfe auf die Bohrkreuzhebel
schrauben und Bohrkreuzhebel
anschließend in die Nabe der
Querwelle schrauben.
