Fa. Spiral Reihs & Co. KG
Werkzeug- und Maschinenhandel
Erlachgasse 117
A-1100 Wien
Tel. +43 (1) 60 108 – 0
www.spiral.at
Spannung
Motorleistung
Bohrleistung
Geschwindigkeiten
Spindelaufnahme
Gewicht
Erstellt 07/2007
Alle Angaben ohne Gewähr, technische Änderungen vorbehalten

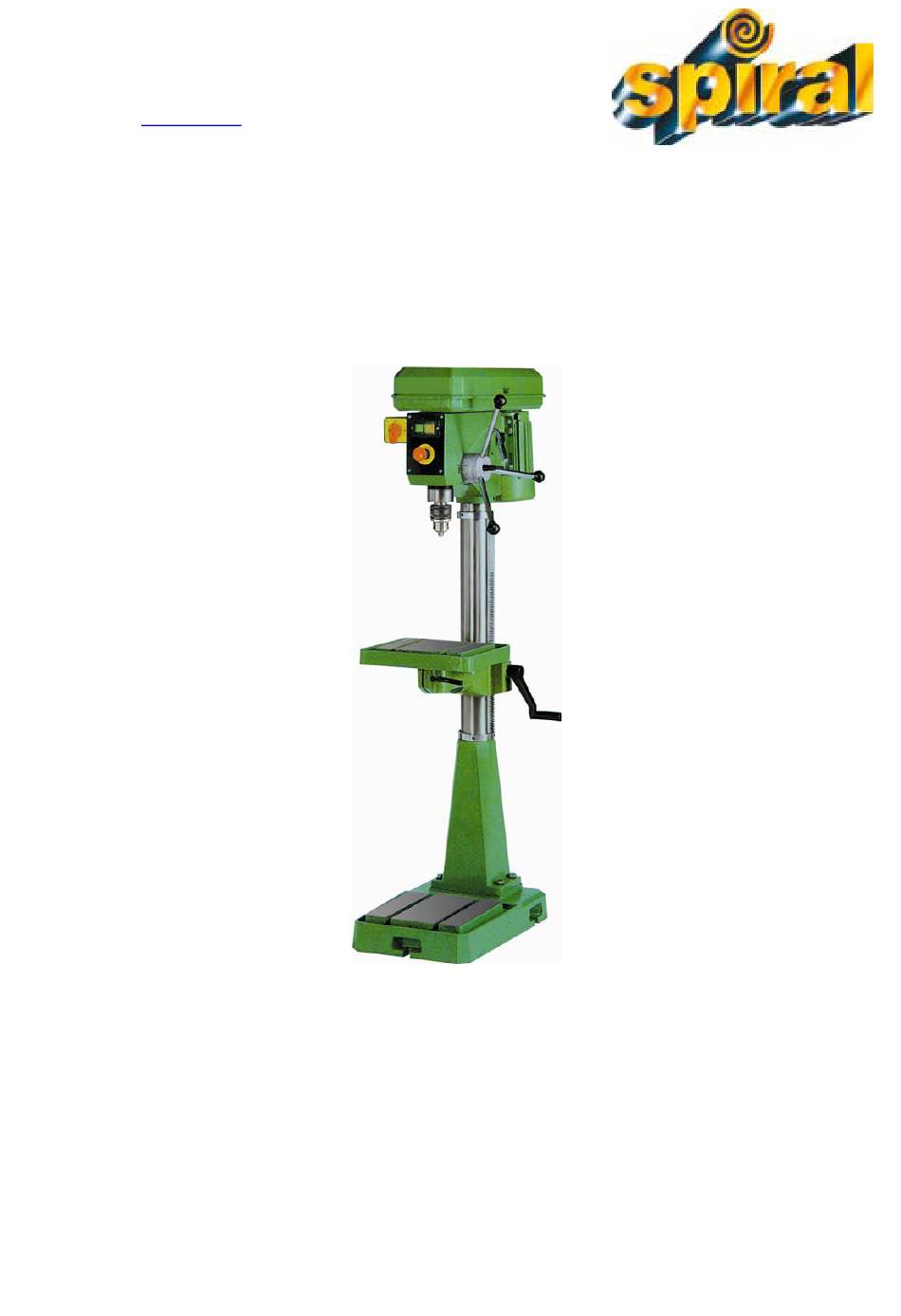

Betriebsanleitung
Ajax 30T/12 Säulenbohrmaschine
Art. Nr. 4507-037
400V
1,1 kW
25 mm
233 – 3100 U/min
MK3
110 kg
Seite 1
Werbung
Verwandte Anleitungen für Spiral Ajax 30T/12
Inhaltszusammenfassung für Spiral Ajax 30T/12
- Seite 1 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Betriebsanleitung Ajax 30T/12 Säulenbohrmaschine Art. Nr. 4507-037 Spannung 400V Motorleistung 1,1 kW Bohrleistung 25 mm Geschwindigkeiten 233 – 3100 U/min...
- Seite 2 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Sicherheitshinweise: Lesen Sie die Betriebsanleitung genau durch und machen Sie sich mit der Maschine vertraut. Arbeiten Sie nur mit dem nötigen Arbeitsaufwand und vermeiden Sie Arbeitsgänge, die Ihre Sicherheit gefährden...
- Seite 3 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at An einer Stromquelle anschließen die mit einem Überlastschutz versehen ist. Grundplatte auf dem Boden oder auf dem Arbeitstisch vor der Benutzung der Werkzeugmaschine befestigen.
- Seite 4 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Montage: Montage der Säule Stellen Sie die Säule auf die Grundplatte. Die Löcher sollten übereinstimmen. Anschließend die Säule mit den gelieferten Bolzen und Unterlegscheiben festschrauben (Abb.1)
- Seite 5 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Bedienung: Tischplatte nachstellen: Für eine Vertikalstellung des Tisches muss der Klemmbolzen gelockert, der Tisch in die richtige Lage gebracht werden und mit dem Hebel und Klemmbolzen wieder festgezogen werden (Abb.11)
- Seite 6 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Keilriemen nachstellen Für die richtige Spannung gehen Sie wie in der Abb. Gezeigt vor. Bohrer einsetzen Bohrer in das Bohrfutter einstecken. Bei Verwendung kleiner Bohrer dafür sorgen,...
- Seite 7 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Bezeichnung Stk. Bezeichnung Stk. Fußplatte Kopf Flansch Federgehäuseplatte Unterlegscheibe Schalter Bolzen Federgehäuse & Spindelfeder Säule Motorschild Zahnstange Keilriemen Kurbel...
