Fa. Spiral Reihs & Co. KG
Werkzeug- und Maschinenhandel
Erlachgasse 117
A-1100 Wien
Tel. +43 (1) 60 108 – 0
www.spiral.at
Spannung
Leistung - Hauptmotor
Bohrleistung in Stahl
Drehzahlen
Spindelaufnahme
Gewicht
Erstellt 07/2007
Alle Angaben ohne Gewähr, technische Änderungen vorbehalten
Betriebsanleitung

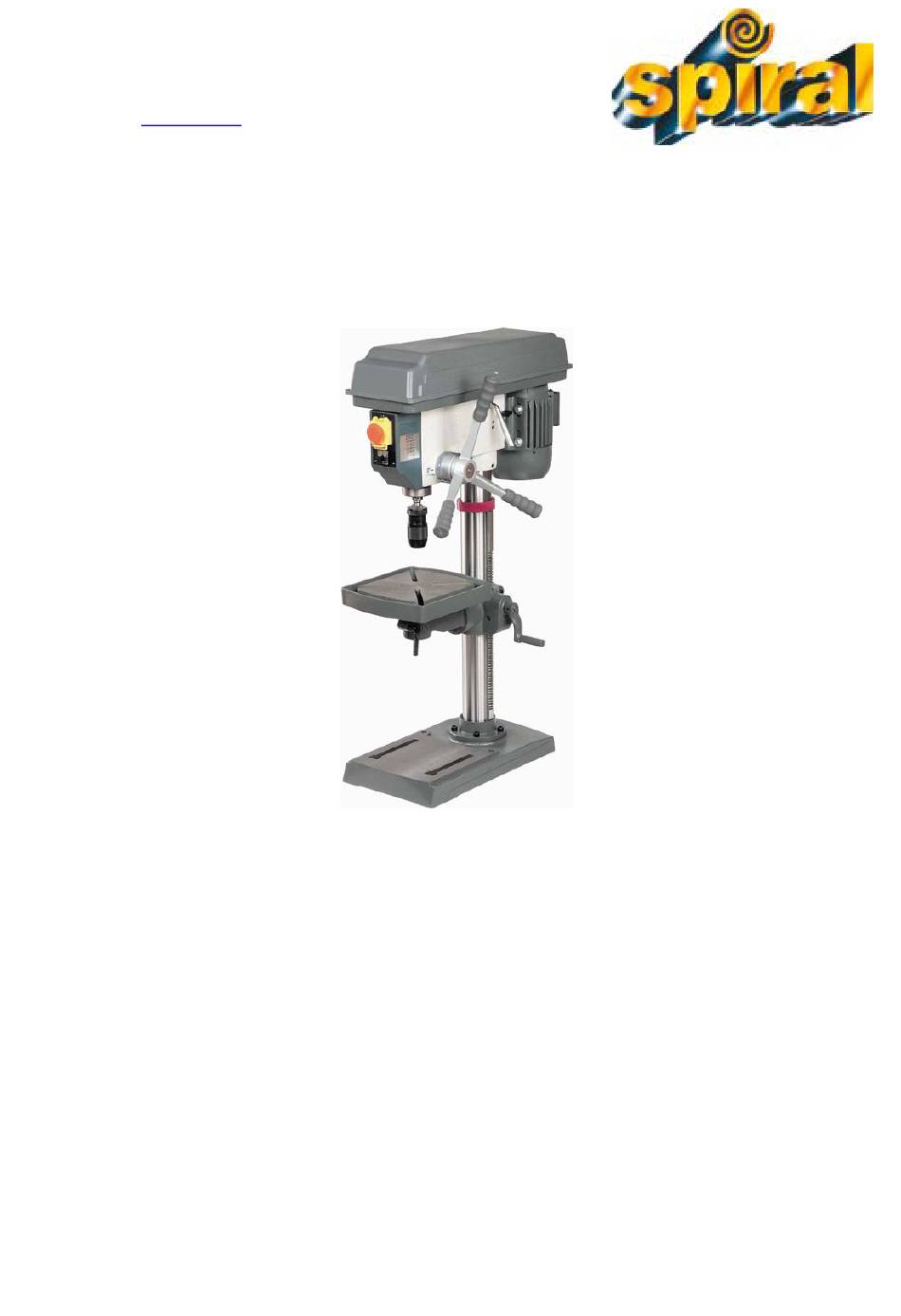

SuperMarkant Bohrmaschine 25
Art. Nr. 4576-071
400V
0,75kW
25mm
200 - 2440 U/min
MK2
66 kg
Seite 1
Werbung
Verwandte Anleitungen für Spiral SuperMarkant 25
Inhaltszusammenfassung für Spiral SuperMarkant 25
- Seite 1 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Betriebsanleitung SuperMarkant Bohrmaschine 25 Art. Nr. 4576-071 Spannung 400V Leistung - Hauptmotor 0,75kW Bohrleistung in Stahl 25mm Drehzahlen 200 - 2440 U/min...
- Seite 2 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Sicherheitseinrichtungen Betreiben Sie die Bohrmaschine nur mit ordnungsgemäß funktionierenden Sicherheitseinrichtungen. Setzen Sie die Bohrmaschine sofort still, wenn eine Sicherheitseinrichtung fehlerhaft ist oder unwirksam wird.
- Seite 3 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Körperschutzmittel Bei bestimmten Arbeiten benötigen Sie Körperschutzmittel als Schutzausrüstung. Diese sind: Schutzhelm, Schutzbrille oder Gesichtsschutz, Schutzhandschuhe, Sicherheitsschuhe mit Stahlkappen, Gehörschutz.
- Seite 4 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Montieren des Bohrtisches Setzen Sie das Schneckenrad in den Bohrtischträger ein. Richten Sie die Zahnstange innerhalb des Bohrtischträgers so aus, dass die Zähne der Zahnstange im Schneckenrad des...
- Seite 5 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Tischneigung Der Bohrtisch kann nach rechts oder links geneigt werden. Lösen Sie die Befestigungsschraube. Ziehen Sie den Gewindestift heraus.
-
Seite 6: Wartung
Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Drehzahltabelle Wartung Intervall Was? Wie? • Prüfen Sie, ob die Gleitschienenschrauben zur Keilriemenspannung jeweils links und rechts am Bohrkopf fest angezogen sind. - Seite 7 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Seite 7 Alle Angaben ohne Gewähr, technische Änderungen vorbehalten...
- Seite 8 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Seite 8 Alle Angaben ohne Gewähr, technische Änderungen vorbehalten...
- Seite 9 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Pos. Bezeichnung Menge Größe Pos. Bezeichnung Menge Größe Riemengehäuse Scheibe Unterlegscheibe Sicherungsblech Schraube Zwischenring Geschwindigkeitstabelle Kugellager 6203.2R Schraube M6 x 12 O –...
- Seite 10 Fa. Spiral Reihs & Co. KG Werkzeug- und Maschinenhandel Erlachgasse 117 A-1100 Wien Tel. +43 (1) 60 108 – 0 www.spiral.at Schaltplan Seite 10 Alle Angaben ohne Gewähr, technische Änderungen vorbehalten...
