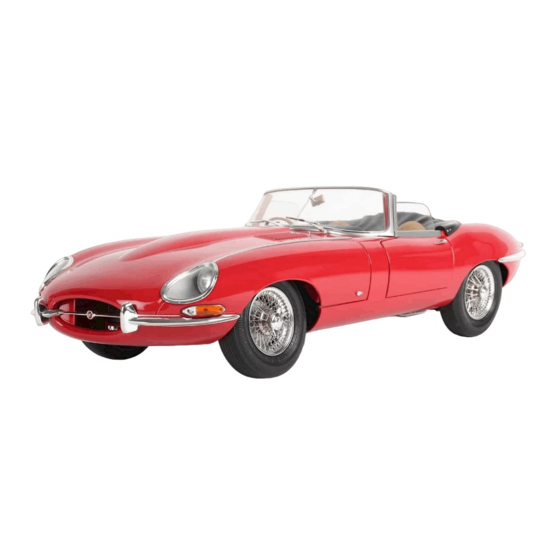

Agora Models JAGUAR E-TYPE Bauanleitungen

Paket 04
Vorschau ausblenden Andere Handbücher für JAGUAR E-TYPE:

Werbung

Quicklinks

Diese Anleitung herunterladen
Paket 04
BAUANLEITUNGEN
BAUPHASE 24: RESERVERAD (1)
BAUPHASE 28: VORDERE RECHTE BREMSE
UND AUFHÄNGUNG
BAUPHASE 25: RESERVERAD (2)
BAUPHASE 29: ÖLWANNE UND TORSIONSSTANGEN
BAUPHASE 26: TEILE FÜR DEN HILFSRAHMEN – 8
BAUPHASE 30: KOMPONENTEN FÜR DAS
BAUPHASE 27: VORDERE LINKE BREMSE
KÜHLSYSTEM
UND AUFHÄNGUNG
BAUPHASE 31: KOMPONENTEN FÜR DEN
VORDEREN HILFSRAHMEN

Werbung

loading

Verwandte Anleitungen für Agora Models JAGUAR E-TYPE

Inhaltszusammenfassung für Agora Models JAGUAR E-TYPE

  • Seite 1 Paket 04 BAUANLEITUNGEN BAUPHASE 24: RESERVERAD (1) BAUPHASE 28: VORDERE RECHTE BREMSE UND AUFHÄNGUNG BAUPHASE 25: RESERVERAD (2) BAUPHASE 29: ÖLWANNE UND TORSIONSSTANGEN BAUPHASE 26: TEILE FÜR DEN HILFSRAHMEN – 8 BAUPHASE 30: KOMPONENTEN FÜR DAS BAUPHASE 27: VORDERE LINKE BREMSE KÜHLSYSTEM UND AUFHÄNGUNG BAUPHASE 31: KOMPONENTEN FÜR DEN VORDEREN HILFSRAHMEN...
  • Seite 2 WARNUNG: Einige Teile werden mithilfe von Magneten zusammengebaut. Diese Magnete können zu ernsthaften Verletzungen führen, wenn sie verschluckt werden. Halten Sie die Magnete von Kindern fern. Wenn Sie vermuten, dass ein Magnet verschluckt wurde, ziehen Sie umgehend ärztliche Hilfe hinzu. AGORAMODELS JAGUAR E-TYPE...
  • Seite 3 Schauen Sie sich unser Video für weitere Anleitungen an: https://youtu.be/NdYp1kBoJSs BAUPHASE 24: TEILELISTE Bezeichnung Haltering für Speichen Radmitte Äußere Radfelge Pinzette Montagekreuz 5 AG02-Schrauben Innere Speichen x48 Äußere Radfelge Haltering für Speichen Pinzette Radmitte 5 AG02-Schrauben Innere Speichen x48 Montagekreuz AGORAMODELS JAGUAR E-TYPE...
  • Seite 4 Abschluss des Rads wieder entfernt. Nehmen Sie die Radfelge und richten Sie das Loch am äußeren Rand Stecken Sie die Radfelge auf das Montagekreuz. Die beiden Teile auf den Stift am Montagekreuz aus (siehe Pfeile). müssen fest zusammengesteckt sein. AGORAMODELS JAGUAR E-TYPE...
  • Seite 5 Vergewissern Sie sich, dass Sie alle Speichen um die breiten Zähne gehakt haben. Wenn Sie die Speichen nicht um die „breiten“ Zahn. breiten Zinken gehakt haben, passen die Speichen nicht und die Rad- Teile passen am Ende des Baus nicht zusammen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 6 Loch in der obersten Reihe. Richtung zu den Spitzen, die in der unteren Reihe angebracht sind. Vergewissern Sie sich, dass Sie die Speichen um einen „breiten“ Zahn haken, da sie sonst in einem späteren Schritt nicht befestigt werden können. AGORAMODELS JAGUAR E-TYPE...
  • Seite 7 Richten Sie den Haltering für die Speichen vorsichtig über dem Rad aus. Die hervorstehenden Zapfen mit den Schraublöchern am Ring passen auf die hervorstehenden Zapfen mit Schraublöchern, wie in der Abbildung gezeigt. Legen Sie den Ring auf. AGORAMODELS JAGUAR E-TYPE...
  • Seite 8 Alle vier Schrauben sind nun angebracht und die Speichen können Hebeln Sie das Rad vorsichtig vom Montagekreuz ab. Ziehen somit nicht mehr verrutschen. Sie das Rad nicht ab – versuchen Sie, es vorsichtig mit einem Schraubendreher oder einem ähnlichen Werkzeug zu lösen, das als Hebel wirkt. AGORAMODELS JAGUAR E-TYPE...
  • Seite 9 Bauphase 24: Reserverad (1) BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...
  • Seite 10 Bauphase 25: Reserverad (2) In dieser Bauphase komplettieren Sie das Rad, indem Sie weitere Speichen durchfädeln und den Reifen anbringen. BAUPHASE 25: TEILELISTE Bezeichnung Distanzring Radfelge 12 B-Speichen 12 A-Speichen 5 AG03-Schrauben Radfelge Distanzring 12 B-Speichen 5 AG03-Schrauben 12 A-Speichen AGORAMODELS JAGUAR E-TYPE...
  • Seite 11 Loch in der inneren Reihe. Schieben Sie die Spitze der Speiche Speichen gibt – eine innere und eine äußere Reihe. Sie fangen mit der durch das rautenförmige Loch (in der Abbildung oben rot markiert), inneren Reihe an. sodass die Spitze zur anderen Seite durchzeigt. AGORAMODELS JAGUAR E-TYPE...
  • Seite 12 Fädeln Sie alle A-Speichen auf dieselbe Weise um die ganze innere Alle 12 A-Speichen sind nun in der inneren Reihe angebracht. Reihe. Schieben Sie dabei die Spitzen wie in der Abbildung gezeigt durch das jeweils übernächste rautenförmige Loch. AGORAMODELS JAGUAR E-TYPE...
  • Seite 13 Loch passen. Vergewissern Sie sich, dass die Spitze dieser Abbildung gezeigt) gehakt werden kann. der Speiche um einen breiten Zahn gehakt werden kann. aber haken Sie sie noch nicht um den Zahn. Lassen Sie die Speichen vorerst lose hängen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 14 B-Speichen vorsichtig um die Zähne haken. Streichen Sie hierzu mit Ihrem Daumen über die Speichen oder benutzen Sie die Pinzette. Die Position der Speichen kann etwas korrigiert werden, indem Sie vorischtig mit Ihrem Daumen auf die Radmitte drücken bzw. sie drehen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 15 Die A- und B-Speichen sind nun korrekt um die Zähne gehakt. Nehmen Sie die innere Radfelge und richten Sie die vier Schraublöcher und den Stift (siehe Pfeile) aus. Stecken Sie die innere Radfelge fest auf. Verschrauben Sie die innere Radfelge mit 4 AG03-Schrauben. AGORAMODELS JAGUAR E-TYPE...
  • Seite 16 Sie das Rad in den Reifen und drehen Sie das Rad bzw. den Reifen so, und schieben Sie den Reifen und das Rad, bis die seitlichen Wände dass die äußere Radfelge unter der inneren Felge des Reifens sitzt. richtig über der Radfelge auf beiden Seiten sitzen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 17 Bauphase 25: Reserverad (2) Der Reifen ist nun am Rad angebracht. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 18: Bauphase 26: Teile Für Den Hilfsrahmen

    Hilfsrahmen. Sie bringen jetzt eine der diagonalen Streben am vorderen Querträger an. BAUPHASE 26: TEILELISTE Bezeichnung Linke untere Strebe Montageträger für Zahnstange Rechte untere Strebe Ölfilter 3 AM04-Schrauben Montageträger für Zahnstange Linke untere Strebe 3 AM04-Schrauben Ölfilter Rechte untere Strebe AGORAMODELS JAGUAR E-TYPE...
  • Seite 19 Legen Sie die Hilfsrahmen-Baugruppe umgekehrt auf Ihre und „R“ (rechts) markiert sind. Arbeitsplatte. Nehmen Sie dann die linke untere Strebe und schieben Sie diese zwischen dem unteren Dreiecksquerlenker und dem Boden des Hilfsrahmens durch (siehe auch Schritt 5). AGORAMODELS JAGUAR E-TYPE...
  • Seite 20 Bauphase 26: Teile für den Hilfsrahmen – 8 AM04 Legen Sie das Ende der unteren Strebe in die Vertiefung im vorderen Befestigen Sie die Strebe mit einer AM04-Schraube. Querträger (Pfeil 1). Vergewissern Sie sich, dass die Strebe und der Hilfsrahmen ineinandergreifen (Pfeil 2). BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 21: Bauphase 27: Vordere Linke Bremse Und Aufhängung

    In dieser Bauphase bauen Sie Komponenten für die linke Aufhängung zusammen. BAUPHASE 27: TEILELISTE Bezeichnung Linke Koppelstange Bremsscheibe Stoßdämpferhülse Stoßdämpfergehäuse Schraubenfeder Achsbuchsen Drehzapfen Bremssattel 3 AM05-Schrauben 2 AM04-Schrauben 2 AM06-Schrauben Linke Koppelstange Bremsscheibe Stoßdämpferhülse Stoßdämpfergehäuse Drehzapfen Bremssattel Achsbuchsen Schraubenfeder 3 AM05-Schrauben 2 AM04-Schrauben 2 AM06-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 22 Schieben Sie den Bremssattel auf die Bremsscheibe. Stecken Sie die Bremsscheibe auf den mittleren Teil der Koppelstange. Die Unterseite des Bremssattels passt auf den Passstift. Achten Sie hierbei darauf, dass der Bremssattel auf den Passstift ausgerichtet ist. AGORAMODELS JAGUAR E-TYPE...
  • Seite 23 Richten Sie die Bremsscheiben-Baugruppe auf den oberen und den Koppelstange. unteren Dreiecksquerlenker am Hilfsrahmen aus Bauphase 26 aus. Bringen Sie die Enden der Dreiecksquerlenker an der Koppelstange Bringen Sie eine Achsbuchse über dem Loch am oberen Dreiecksquerlenker an. AGORAMODELS JAGUAR E-TYPE...
  • Seite 24 Ziehen Sie auch hier wieder die Schraube nicht zu fest an. Die Stoßdämpfergehäuse und ordnen Sie diese wie gezeigt an. Das Koppelstange muss sich frei drehen können. Stoßdämpfergehäuse passt in ein Ende der Schraubenfeder und das andere Ende der Feder passt in die Stoßdämpferhülse. AGORAMODELS JAGUAR E-TYPE...
  • Seite 25 Stecken Sie den Zapfen hinein, um den Stoßdämpfer in seiner Position das andere Ende eingekerbt ist. Stecken Sie das glatte Ende des zu fixieren. Zapfens mithilfe einer Zange in das Loch im Hilfsrahmen. Stellen Sie hierbei sicher, dass das Ende durch die Öse der Stoßdämpferhülse geht. AGORAMODELS JAGUAR E-TYPE...
  • Seite 26 Zapfen vollständig in das Loch zu schieben. AM06 Schieben Sie die Feder und das Stoßdämpfergehäuse in die Stoßdämpferhülse. Die Öse des Stoßdämpfergehäuses muss auf dem unteren Dreiecksquerlenker liegen. Befestigen Sie das Ganze mit einer AM06-Schraube. AGORAMODELS JAGUAR E-TYPE...
  • Seite 27 Bauphase 27: Vordere linke Bremse und Aufhängung BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 28: Bauphase 28: Vordere Rechte Bremse Und Aufhängung

    Sie wiederholen jetzt die Schritte in Bauphase 27, um die rechte Aufhängung zu bauen. BAUPHASE 28: TEILELISTE Bezeichnung Rechte Koppelstange Bremsscheibe Stoßdämpferhülse Stoßdämpfergehäuse Schraubenfeder Achsbuchsen Drehzapfen Bremssattel 3 AM05-Schrauben 2 AG04-Schrauben 2 AM06-Schrauben Stoßdämpfergehäuse Stoßdämpferhülse Bremsscheibe Rechte Koppelstange Drehzapfen Bremssattel Achsbuchsen Schraubenfeder 2 AM06-Schrauben 3 AM05-Schrauben 2 AG04-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 29 Achten Sie dabei darauf, dass der Bremssattel auf den Passstift ausgerichtet ist. AG04 Die Bremsscheibe und der Bremssattel sind richtig auf der Befestigen Sie den Bremssattel mit einer AG04-Schraube an der Koppelstange aufgesetzt. Vergewissern Sie sich, dass die Unterseite Koppelstange. des Bremssattels auf den Passstift passt. AGORAMODELS JAGUAR E-TYPE...
  • Seite 30 Achsbuchse über dem Loch am oberen Dreiecksquerlenker an. AM05 Eine Achsbuchse liegt auf dem Loch des oberen Dreiecksquerlenkers. Befestigen Sie die Achsbuchse mit einer AM05-Schraube an der Koppelstange. Ziehen Sie die Schraube nicht zu fest an. Die Koppelstange muss sich frei drehen können. AGORAMODELS JAGUAR E-TYPE...
  • Seite 31 Schieben Sie die Stoßdämpferhülse, die Schraubenfeder und das Stoßdämpfergehäuse und ordnen Sie diese wie gezeigt an. Stoßdämpfergehäuse wie hier gezeigt zusammen. Das Stoßdämpfergehäuse passt in ein Ende der Schraubenfeder und das andere Ende der Feder passt in die Stoßdämpferhülse. AGORAMODELS JAGUAR E-TYPE...
  • Seite 32 Öse der Stoßdämpferhülse geht. Stecken Sie den Zapfen hinein, um den Stoßdämpfer in seiner Position Drücken Sie den Zapfen mit einer Zange von beiden Seiten zu fixieren. zusammen, um den Zapfen vollständig in das Loch zu schieben. AGORAMODELS JAGUAR E-TYPE...
  • Seite 33 Der Drehzapfen fixiert nun die Stoßdämpferhülse in ihrer Position. Schieben Sie die Feder und das Stoßdämpfergehäuse in die Stoßdämpferhülse. Die Öse des Stoßdämpfergehäuses muss auf dem unteren Dreiecksquerlenker liegen. Befestigen Sie das Ganze mit einer AM06-Schraube. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 34: Bauphase 29: Ölwanne Und Torsionsstangen

    Bauphase 29: Ölwanne und Torsionsstangen In dieser Bauphase bringen Sie die Torsionsstangen-Baugruppe an der Ölwanne an. Diese Baugruppe wird dann in einer späteren Bauphase am Motor angebracht. BAUPHASE 29: TEILELISTE Bezeichnung Ölwanne Torsionsstangen-Baugruppe Ölwanne Torsionsstangen-Baugruppe AGORAMODELS JAGUAR E-TYPE...
  • Seite 35 Bauphase 29: Ölwanne und Torsionsstangen SCHRITT 1 Richten Sie die Zinken am Ende der Torsionsstangen-Baugruppe auf Drücken Sie die Teile fest zusammen. die Kerbe am Ende der Ölwanne aus. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 36: Bauphase 30: Komponenten Für Das Kühlsystem

    Einfüllkappe, die alle zu einem späteren Zeitpunkt im vorderen Teil des Motorraums eingebaut werden. BAUPHASE 30: TEILELISTE Bezeichnung Kühlwasser-Ausgleichsbehälter Träger für Ausgleichsbehälter Lüftermotor-Baugruppe Schlauch Einfüllkappe Kühlerlüfter 2 AG06-Schrauben 3 AG04-Schrauben Träger für Ausgleichsbehälter Lüftermotor-Baugruppe Kühlwasser-Ausgleichsbehälter Einfüllkappe Schlauch Kühlerlüfter 2 AG06-Schrauben 3 AG04-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 37 Stecken Sie die Kappe fest hinein. AG06 Bringen Sie den Träger für den Ausgleichsbehälter am Drücken Sie die Teile fest zusammen und verschrauben Sie diese mit Ausgleichsbehälter an. Richten Sie dabei die hervorstehenden Zapfen einer AG06-Schraube. mit den Schraublöchern aufeinander aus. AGORAMODELS JAGUAR E-TYPE...
  • Seite 38 Bringen Sie den Kühlerlüfter an der Motorwelle an. Lüfterblätter nach oben gebogen sind. AG07 Befestigen Sie den Lüfter mit einer AG07-Schraube. Richten Sie die beiden Schraublöcher an der Motorwelle auf die entsprechenden Schraublöcher am Träger für den Ausgleichsbehälter aus. AGORAMODELS JAGUAR E-TYPE...
  • Seite 39 Bauphase 30: Komponenten für das Kühlsystem 2 x AG04 Drücken Sie die Teile fest zusammen und verschrauben Sie diese mit Die Baugruppe wird in dieser Ausrichtung in der nächsten Bauphase 2 AG04-Schrauben. angebracht. BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...

  • Seite 40: Bauphase 31: Komponenten Für Den Vorderen Hilfsrahmen

    Komponenten des Hilfsrahmens an und montieren das in Bauphase 30 zusammengebaute Kühlsystem. BAUPHASE 31: TEILELISTE Bezeichnung Vorderer Hilfsrahmen, Basis Vorderer Hilfsrahmen, rechte Strebe Vorderer Hilfsrahmen, linke Strebe 5 AM15-Schrauben 7 AM03-Schrauben Vorderer Hilfsrahmen, rechte Strebe Vorderer Hilfsrahmen, Basis Vorderer Hilfsrahmen, linke Strebe 5 AM15-Schrauben 7 AM03-Schrauben AGORAMODELS JAGUAR E-TYPE...
  • Seite 41 Bevor Sie mit der Vorbereitung der Montage des Kühlerlüfters Legen Sie die Kühlerlüfter-Baugruppe aus Bauphase 30 auf den beginnen, nehmen Sie die Streben des vorderen Hilfsrahmens. Hilfsrahmen (siehe Schritt 5). Beachten Sie, dass die Streben mit „L“ (links) und „R“ (rechts) markiert sind. AGORAMODELS JAGUAR E-TYPE...
  • Seite 42 Loch in der Basis des vorderen Hilfsrahmens. AM03 AM15 Verschrauben Sie die linke Strebe von der Unterseite des Hilfsrahmens Verwenden Sie 2 weitere AM03-Schrauben, um die Strebe an der mit einer AM15-Schraube. Oberseite des Hilfsrahmens zu befestigen. AGORAMODELS JAGUAR E-TYPE...
  • Seite 43 Verwenden Sie 3 AM03-Schrauben, um die rechte Strebe an der der Unterseite mit einer AM15-Schraube. Oberseite des Hilfsrahmens zu befestigen. Drehen Sie zum Schluss eine weitere AM03-Schraube in die linke Strebe ein, damit nun 3 AM03-Schrauben die linke Strebe am Hilfsrahmen fixieren. AGORAMODELS JAGUAR E-TYPE...
  • Seite 44 Bauphase 31: Komponenten für den vorderen Hilfsrahmen BAUPHASE ERLEDIGT AGORAMODELS JAGUAR E-TYPE...
