Inhaltszusammenfassung für WITA go.future Z
- Seite 1 NUR ORIGINAL MIT DER RAUTE® WITA go.future Z ORIGINAL EINBAU- UND BETRIEBSANLEITUNG SEITE 2–16 TRANSLATION OF THE ORIGINAL INSTALLATION AND OPERATING INSTRUCTIONS PAGE 18–32 INSTRUKCJA MONTAŻU I OBSŁUGI STRONY 34-48 www.wita.de | www.wita.pl...
-
Seite 2: Inhaltsverzeichnis
2.7 Sicherheitshinweise für Montage- und Wartungsarbeiten ..............7 2.8 Eigenmächtiger Umbau und Ersatzteilherstellung................7 2.9 Unzulässige Betriebsweisen.........................8 Transport und Lagerung .........................8 Bestimmungsgemäße Verwendung ....................9 Angaben über das Erzeugnis......................9 5.1 Technische Daten go.future Z........................9 5.2 Lieferumfang..............................10 Beschreibung der Pumpe......................10 Bedienung............................11 Montage ............................11 Elektrischer Anschluss........................13 9.1 Montage des Netzsteckers.........................14... -
Seite 3: Konformitätserklärung
Bedienungsanleitung WITA go.future Z EU KONFORMITÄTSERKLÄRUNG Name des Ausstellers: Wita Sp. z o.o. 86-005 Białe Błota, Display HE Pumpen Zielonka ul. Biznesowa 22 Gegenstand der Erklärung: Brauchwasserumwälzpumpe Typ: go.future Ausführung: Wir erklären in alleiniger Verantwortung, dass die oben genannten Produkte, auf die sich diese EU-Konformitätserklärung bezieht, mit den folgenden Normen und... -
Seite 4: Sicherheitshinweise
Bedienungsanleitung WITA go.future Z 2 Sicherheitshinweise 2.1 Allgemeines Diese Einbau- und Betriebsanleitung ist Bestandteil des Pro- duktes und enthält grundlegende Informationen, die bei Mon- tage, Betrieb und Wartung zu beachten sind. Aus diesem Grund muss sie unbedingt vor der Aufstellung vom Monteur und dem zuständigen Fachpersonal bzw. -
Seite 5: Personalqualifikation
Bedienungsanleitung WITA go.future Z Hier stehen nützliche Hinweise zur Hinweis Handhabung des Produktes. Sie machen auf mögliche Schwierigkeiten aufmerk- sam und sollen für einen sicheren Betrieb sorgen. Direkt am Produkt angebrachte Hinweise wie zum Beispiel: • Drehrichtungspfeil • Typenschild • Kennzeichnung der Anschlüsse müssen unbedingt beachtet werden und in einem gut lesbaren Zustand gehalten werden. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Bedienungsanleitung WITA go.future Z 2.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise Werden die Sicherheitshinweise nicht beachtet, kann dies eine Gefährdung von Personen, Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise führt zum Verlust jeglicher Schadenersatzansprüche. Mögliche Gefährdungen sind zum Beispiel: •... -
Seite 7: Sicherheitshinweise Für Montage Und Wartungsarbeiten
Bedienungsanleitung WITA go.future Z • Gefährdungen durch elektrische Energie müssen ausgeschlossen werden. Hierzu sind z. B. die Vorschriften des VDE und der lokalen Energieversorgungsunternehmen zu beachten. Display HE Pumpen • Sollten an der Anlage Gefahren durch heiße oder kalte Teile auftreten, so müssen diese mit einem Berührungsschutz ver-... -
Seite 8: Unzulässige Betriebsweisen
Bedienungsanleitung WITA go.future Z zugelassenes Zubehör verwendet werden. Werden andere Teile verwendet, so ist eine Haftung des Herstellers für die daraus entstehenden Folgen ausgeschlossen. 2.9 Unzulässige Betriebsweisen Wird die Pumpe vom Netz getrennt, muss vor Wiedereinschal- ten eine Wartezeit von mindestens 1 Minute eingehalten werden. -
Seite 9: Bestimmungsgemäße Verwendung
4 Bestimmungsgemäße Verwendung Diese Brauchwasserpumpe wird zur Zirkulation in Ein- und Zweifamilienhäusern mit einer Leitungslänge bis zu 50m eingesetzt. Display HE Pumpen 5 Angaben über das Erzeugnis Technische Daten go.future Z Kennlinie WITA go.future Z Maximale Förderhöhe 1,4 m Maximaler Durchfluss... -
Seite 10: Lieferumfang
6 Beschreibung der Pumpe In einem durchschnittlichen Haushalt werden 10 bis 20% des Stromverbrauchs durch herkömmli- che Standardpumpen verursacht. Durch den Einsatz der go.future Z kann der Energieverbrauch gegenüber einer herkömmlichen Umwälzpumpe bis ca. 80% gesenkt werden. Die hydraulische Leistung konnte gegenüber den Standardpumpen nahezu gleichgehalten werden. -
Seite 11: Bedienung

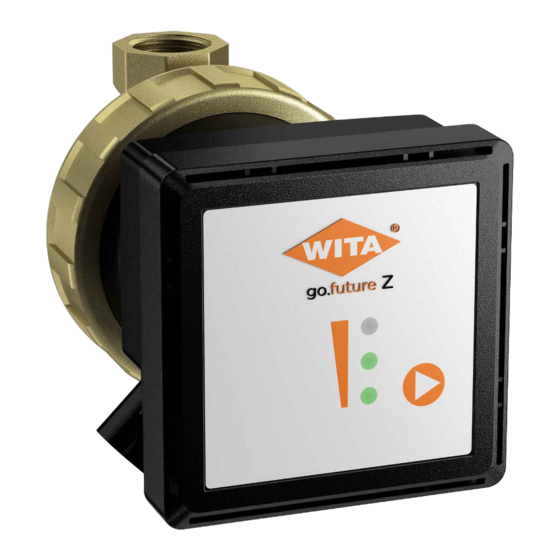

Bedienungsanleitung WITA go.future Z 7 Bedienung Sobald die Pumpe an die Versorgungsspannung angeschlossen wird zeigt sie durch die LED’s im Bedienfeld an welche Stufe eingestellt ist. In Stufe 1 leuchtet eine LED, in Stufe 2 leuchten die erste und zweite LED und in Stufe drei alle drei LED’s. Durch Drücken der Taste werden die Stu- fen fortlaufend durchgeschaltet. - Seite 12 Bedienungsanleitung WITA go.future Z Spannungsfreie Montage mit waagerecht liegendem Pumpenmotor durchfuhren (Richtungspfeil auf dem Pumpengehäuse zeigt die Flussrichtung an) (Fig.1). Bei Wärmedammarbeiten darauf achten, dass der Pumpenmotor und das Elektronikgehäuse nicht gedämmt werden. Zulässige Einbaulagen beachten:...
-
Seite 13: Elektrischer Anschluss
Bedienungsanleitung WITA go.future Z 9 Elektrischer Anschluss Achtung Lebensgefahr! Unsachgemäße Installation und unsachgemäßer elektrischer Anschluss können lebensgefährlich sein. Gefährdungen durch elektrische Energie sind auszuschließen. • Installation und elektrischen Anschluss nur durch Fachpersonal und gemäß der geltenden Vorschriften (z.B. IEC,VDE usw.) durchführen lassen! •... -
Seite 14: Montage Des Netzsteckers
Bedienungsanleitung WITA go.future Z Montage des Netzsteckers Click Click Schließen Sie das Netzkabel wie dargestellt an die Pumpe an. Vorsicht Netzspannung! Unbe- dingt die erforderlichen Schutz- Maßnahmen, VDE-Vorschriften und örtlichen Bestimmungen beachten. Der Leiterquerschnitt darf nicht kleiner als 0,75 mm2 sein. Bei Verwendung von feindrähtigen Leitungen sind Aderendhülsen zu benutzen. -
Seite 15: Wartung Und Service
Bedienungsanleitung WITA go.future Z 11 Wartung/Service Die Pumpe ist nahezu wartungsfrei. Wenn die Pumpe längere Zeit nicht in Betrieb war oder das System stark verschmutzt ist, kann der Rotor blockieren. Dies wird Display HE Pumpen durch blinken der oberen LED angezeigt. -
Seite 16: Störungen, Ursachen Und Beseitigungen
Die Pumpe sowie deren Einzelteile gehören nicht in den Hausmüll Hinweis sondern müssen umweltgerecht entsorgt werden! Nehmen Sie hierfür bitte die öffentlichen oder privaten Entsorgungsgesellschaften in Anspruch. Im Downloadbereich unserer Homepage befindet sich eine Auflistung der in unseren Produkten verwendeten Materialien. (www.wita.de) - Seite 52 NUR ORIGINAL MIT DER RAUTE® WITA - Wilhelm Taake GmbH WITA Sp. z o.o. Böllingshöfen 85 | D-32549 Bad Oeynhausen Zielonka, ul. Biznesowa 22 | 86-005 Białe Błota Tel.: +49 5734 512380 | Fax: +49 5734 1752 Tel.: + 52 564 09 00 | Fax: + 52 564 09 22 www.wita.de | info@wita.de...
