Accessoires
TIN-bus kabel 3 verschillende lengten
TIN splitter

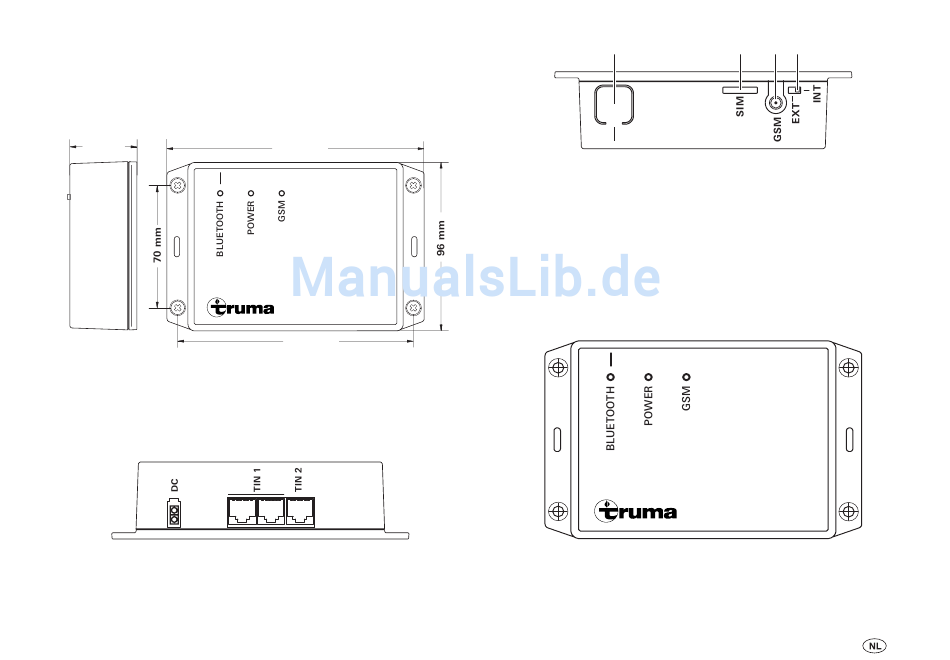

Afmetingen

40 mm
Afbeelding 1

Aansluitingen / bedieningselementen

Aanzicht – onder
Afbeelding 2
DC 12 / 24 V bedrijfsspanning
TIN 1 2 stekkerbussen (alternatieve aansluitingen)
TIN 2
147 mm
iNet Box
134 mm
Aanzicht – boven
1
Afbeelding 3
1
Toets
BLUETOOTH verbinden, resetten naar fabrieksinstellingen
en laten zoeken naar apparaten
2 Mini-SIM (25 x 15 mm)
3 Externe antenne-aansluiting voor GSM-antenne
4 Omschakelaar interne / externe GSM-antenne

LED's

Afbeelding 4
LED blauw (BLUETOOTH status)
LED groen (POWER brandt bij in bedrijf)
LED rood (GSM) brandt als er geen GSM-bedrijf mogelijk is.
2 3 4
iNet Box
31
