Nixie Clock IN-18 Allgemeine Hinweise Seite 3

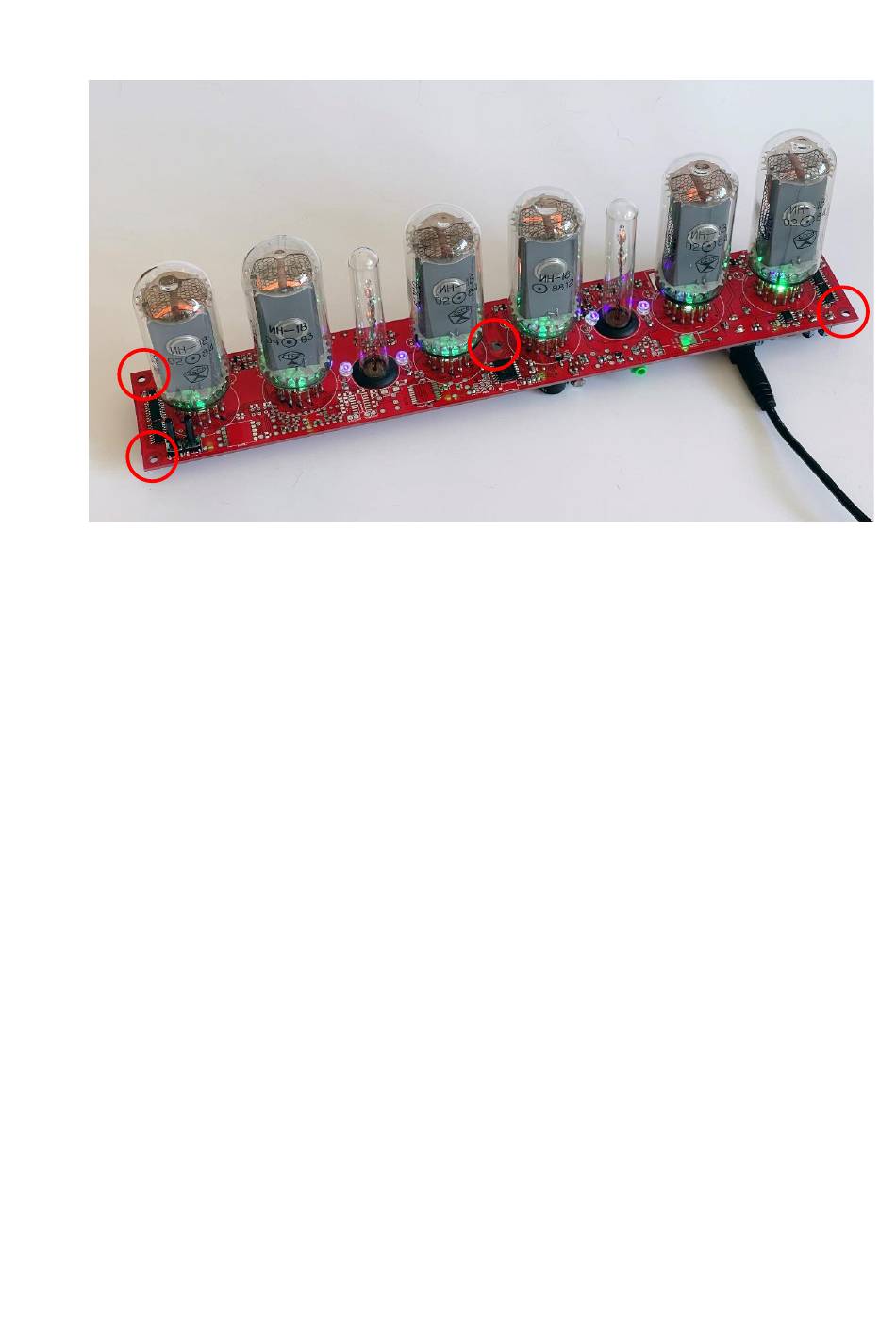

• Die Aufnahmen können von oben oder von unten an die Leiterplatte herangeführt werden.
Wird das Gehäuse mit einem abnehmbaren Deckel an der unteren Seite ausgeführt,
empfiehlt sich eine Aufnahme von oben. Die folgenden Hinweise beziehen sich auf
Aufnahmen von oben.
• Die Aufnahmen dürfen nicht auf elektronischen Komponenten der Leiterplatte aufliegen. Die
Fläche der Aufnahme auf die Leiterplatte soll maximal 7x7 mm betragen. Bezüglich
Anordnung und Dimensionen siehe Anhang 1 und Anhang 2.
• Der Durchmesser der Löcher an der Leiterplatte beträgt 3 mm. Der Durchmesser der
Schrauben darf maximal 3 mm betragen. Die mitgelieferten Schrauben können eingesetzt
werden.
• Die Leiterplatte nicht übermässiger Belastung aussetzen. Beim Anziehen der Schrauben keine
übermässige Kraft auf die Leiterplatte anwenden.
Nixie Clock ohne Gehäuse IN-18 - 3 - Version 1.0
