13. Onderdelenlijst en onderdelentekening
13.1 Onderdelenlijst
LET OP:
De onderstaande lijst bevat delen die niet in elk
pomtype aanwezig zijn. Daarom bij onderdelenbestelling al-
tijd vermelden:
-Pomptype
-Bouwjaar (zie typeplaatje)
-Tekeningpositie (xx: Exacte positienummer uit de onder-
delenlijst vermelden bij bestelling).
-Artikelomschrijving
-Gewenste aantal
Posi- Omschrijving
tie
101 Pomphuis
130 Vlotterhuis
143 Zuigkorf
163 Drukdeksel
185 Korfbodem
230.xx Waaier
412.xx O-Ring
420 Keerring
571 Klembeugel
576 Handgreep
750 Dubbelmof voor
RFV

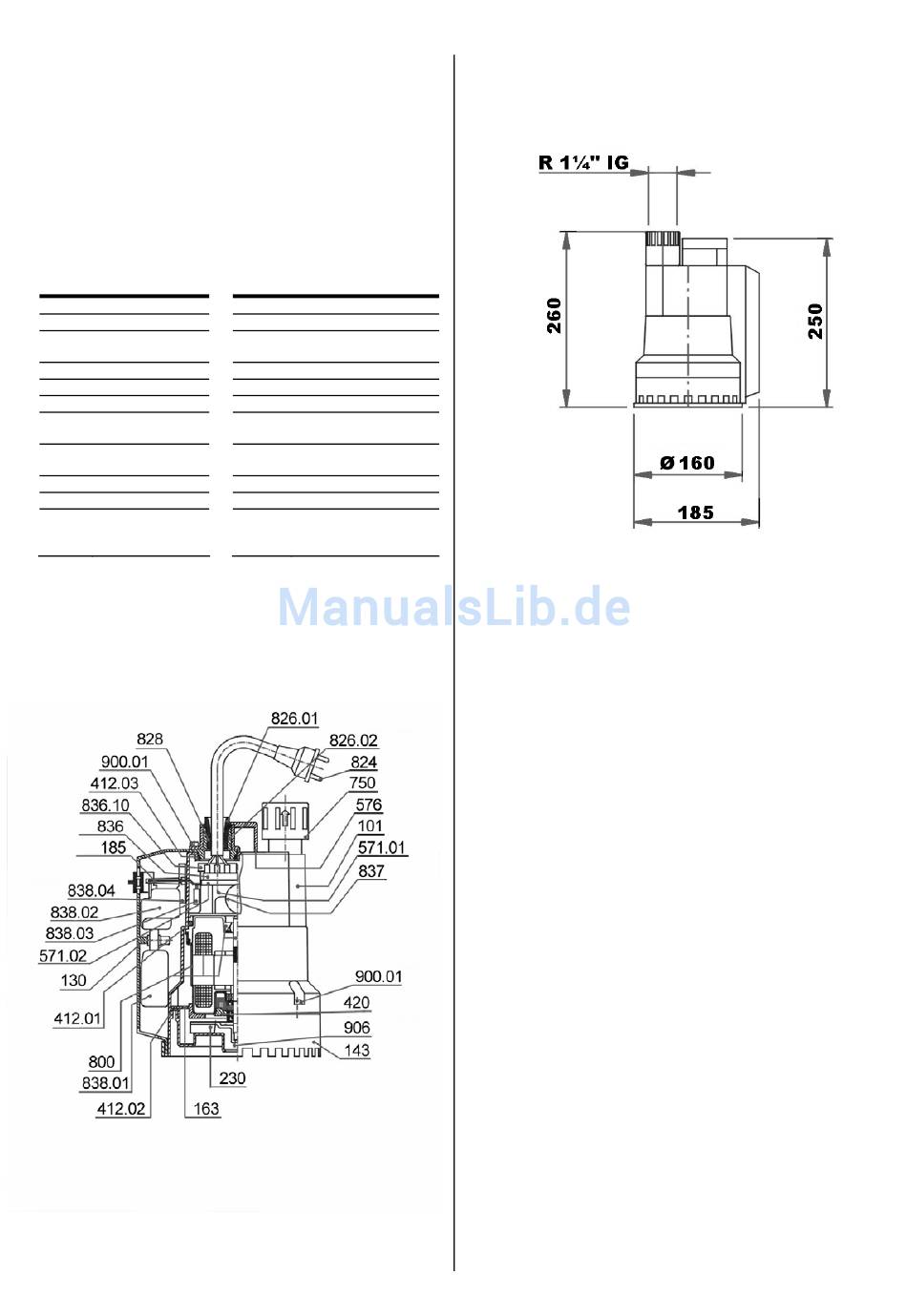

13.2 Ersatzteilzeichnung / Spare part drawings /
Onderdeeltekening
Positie Omschrijving
800 Motor, kompleet
824.xx Aansluitkabel
826.xx Kabelstopbril / Kabe-
linvoering (PG)
828 Kabelberubbering
836.xx Klemmenbord
837 Bedrijfscondensator
838.01 Onderste vlotterli-
chaam
838.02 Bovenstevlotterli-
chaam
838.03 Magneetschakelaar
838.04 Vlotterckonsole
900.xx Ringmoer/Schroefoog
torx schroeven /
speciale schroeven
14. Baumaße / Dimensions / Afmetingen
(in mm)
