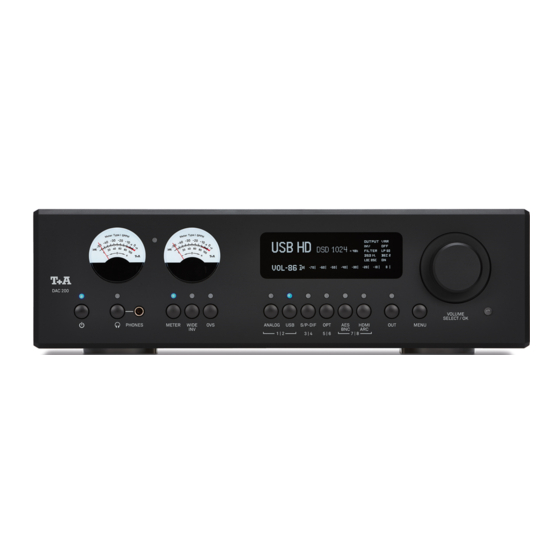

T+A DAC 200 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für T+A DAC 200
Inhaltszusammenfassung für T+A DAC 200
- Seite 1 DAC 200 Bedienungsanleitung User manual...
- Seite 3 Deutsch 5 - 33 Seiten English 35 - 63 Pages...
-
Seite 5: Willkommen
Willkommen Wir freuen uns, dass Sie sich für ein T+A-Produkt ent- z. B. chlorhaltige Lösungsmittel und FCKWs, vermie- schieden haben. Mit Ihrem neuen DAC 200 haben Sie den. Darüber hinaus verzichten wir wo irgend möglich ein HiFi-Gerät der Spitzenklasse erworben, bei des- auf Kunststoffe (insbesondere auf PVC) als Konst- sen Konzeption und Entwicklung den Wünschen des... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise Aufstellung und Anschluss Aufstellung Verstärker oder Aktivlautsprecher anschließen Anschluss digitaler Quellgeräte Anschluss analoger Quellgeräte Serie 200 Systemverbund Anschluss von HDMI-Geräten Anschluss des Netzkabels Anschlussdiagramm Anschlüsse Digitale Eingänge Analoge Ausgänge Analoger Eingang Ladeanschluss HDMI-Eingänge Netzanschluss Bedienelemente und Funktionen Ein- und Ausschalter Kopfhörer Funktionstasten Quellenwahl... - Seite 7 Wiedergabe Analoge Quelle Digitale Quelle Wiedergabe von einem Computer (USB-DAC) Wiedergabe einer HDMI-Quelle Systemeinstellungen Menü-Bedienung Systemeinstellungen Einstellungen Statusanzeige HDMI - Anschluss und Wiedergabe Anschlussvarianten Hinweise zur Kompatibilität Einstellungen Wiedergabe Anzeige des Formats und der Samplingrate Betriebsstörungen Hinweise zum sparsamen Umgang mit Energie Allgemeine Informationen Automatische Abschaltfunktion Technische Daten...
-
Seite 9: Symbole Und Hinweise Auf Der Rückseite Des Dac 200
Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrund- information geben und das Verständnis erleichtern sollen. Symbole und Hinweise auf der Rückseite des DAC 200 Dieses Symbol markiert Wechselspannungen (AC). Die für das Gerät erforderliche Wechselspannung ist dem Aufdruck an der Netz- gerätebuchse zu entnehmen. -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesonde- re die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen. Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt Vor der Aufstellung des Gerätes auf empfindlichen diese Betriebsanleitung vollständig lesen und insbe- Lack- oder Holzoberflächen sollte an einer nicht sicht- sondere die Aufstellungs-, Betriebs- und Sicherheits- baren Stelle die Verträglichkeit mit den Gerätefüßen... - Seite 11 Es ist darauf zu achten, dass es für Gerätes! Kinder unerreichbar ist. Seriennummern am Gerät und in den original T+A Be- gleitpapieren (insbesondere den Kontroll- und Garan- Batterien dürfen nicht übermäßiger Wärme wie Son- tiezertifikaten) dürfen nicht entfernt oder verändert nenschein, Feuer oder dergleichen ausgesetzt werden werden und müssen übereinstimmen.
-
Seite 12: Aufstellung Und Anschluss
Für den Betrieb zusammen mit dem Multi-Source-Player MP 200 und dem Endverstärker A 200 verfügt der DAC 200 über spezielle Systemschnittstellen (SYS IN / OUT, USB SYS und E2-Link). Diese ermöglichen eine komfortable Bedienung des gesamten Systems über eine Fernbedienung. -
Seite 13: Anschluss Von Hdmi-Geräten
Spielkonsole an. An der Buchse OUT stehen die Bildsignale der beiden Eingangsbuchsen IN1 und IN2 zur Weiterleitung an einen Fernseher zur Verfügung. An den Eingängen HDMI 1 und HDMI 2 akzeptiert der DAC 200 digitale PCM codierte Stereosignale mit Abtastraten von 44,1 … 384 kHz und DSD Daten mit einer Abtastrate von DSD64. -
Seite 14: Anschlüsse
USB IN Anschlussbuchse für einen Windows PC, MAC oder Linux Computer. Der DAC 200 akzeptiert an diesem Eingang digitale PCM Stereosignale mit Abtastraten von 44,1...768 kSps und digitale DSD Stereosignale von DSD64 bis DSD1024* * DSD512 bis DSD1024 nur von einem Windows PC mit installiertem Treiber oder von einem Linux PC mit Kernel 4.4 oder höher. -
Seite 15: Steuerung
IN1 und IN2 für den Anschluss eines Blu-Ray-Spielers o. Ä. Der Ausgang OUT (ARC) dient zum Anschluss eines Fernsehgerätes. Falls Ihr Fernsehgerät über die ARC-Funktion (Audio Return Channel) verfügt, kann der Fernsehton über den DAC 200 wiedergegeben werden. 8 Netzanschluss In diese Buchse wird das Netzkabel eingesteckt. -
Seite 16: Bedienelemente Und Funktionen
Kopfhörers mit einer Impedanz von mindestens 16 Ohm. Über die Taste kann der Ausgang ein- und ausgeschaltet werden. Für den Anschluss von Kopfhörern mit asymmetrischem 6,3 mm Klinkenstecker oder symmetrischem XLR-4-Pin-Anschluss, sind im T+A-Originalzubehörprogramm hoch- wertige Adapter erhältich. Funktionstasten METER Durch kurzes Antippen dieser Taste kann der Anzeigemodus der Meter 0 umge- schaltet werden. -
Seite 17: Quellenwahl
Quellenwahl ANALOG Wählt den analogen Eingang ANALOG IN (RCA). Wählt den digitalen USB-DAC Eingang USB IN. S/P-DIF Wählt die koaxialen Digitaleingänge S/P DIF 1 und 2. Zum Umschalten zwischen 1 und 2 die Taste erneut drücken. Wählt die optischen TOSLINK Digitaleingänge Optical 1 und Optical 2. Zum Umschalten zwischen 1 und 2 die Taste erneut drücken. -
Seite 18: Meter
Meter Status-LED Allgemeines Die Meter des DAC 200 werden für verschiedene Anzeigefunktionen verwendet. Für die unterschiedlichen Messungen stehen 3 Skalen zur Verfügung: • VU Skala [-50...+5 dB] für Pegelmessungen • 0...100 Skala für Temperatur und relative % Messungen • – 0 + Skala für Frequenzablage- und Trendmessungen Die Skalierung und Charakteristik der Anzeige entspricht der für QPPM Meter des Typs I (DIN PPM). -
Seite 19: Vu-Meter [Skala -50
Werden auf dem rechte Meter häufiger Ausschläge beobachtet, so sollten zuerst die Kabel für den betreffende Eingang geprüft und ggf. ausgetauscht werden. Bringt das keine Verbesserung sollte das Quellgerät überprüft werden. Der interne Präzisionsoszillator (Anzeige LO OVS im Display) im DAC 200 kann Signale von -150 bis +150 ppm resynchronisieren und von jeglichem Jitter befreien. -
Seite 20: Fernbedienung
Fernbedienung Ein- und Ausschalten Kurzes Antippen schaltet den DAC 200 ein. Zum Ausschalten die Taste lange drücken. Kurzes Antippen im Betrieb schaltet die Vorverstärkerausgänge ANALOG OUT 1 und 2 aus und ein (Muting). Bitte beachten Sie auch die Hinweise im Kapitel Automatische Abschaltfunktion (Seite 31). -
Seite 21: Reichweite
Reichweite Bitte halten Sie bei der Bedienung per Fernbedie- nung die FM200 in Richtung des Fernbedienungs- empfängers. Die Reichweite der Fernbedienung beträgt ca. 4..5 Die Sichtlinie zwischen FM200 und dem Fernbe- dienungsempfänger darf nicht durch Hindernisse unterbrochen sein. Unbedingt sollte der direkte Einfall von Störlicht (z.B. -
Seite 22: Wiedergabe
Dies kann zu Fehlfunktionen und Abstürzen führen. Sollte es zu Störungen bei der Wiedergabe kommen, starten Sie den Computer neu. Die Wiedergabe der auf dem Computer gespeicherten Dateien kann nicht über den DAC 200 oder die FM8 ge- steuert werden. -
Seite 23: Wiedergabe Einer Hdmi-Quelle
Abtastrate des Signals ein und das Musiksignal wird hörbar. Die Wiedergabe über HDMI steht nur bei optional eingebautem HDMI-Modul zur Verfügung. Für die Nutzung der ARC Funktion, muss der Fernseher diese unterstützen und der DAC 200 an einem ARC kompatiblem Eingang des Fernsehers angeschlossen sein. -
Seite 24: Systemeinstellungen
Menü-Bedienung Bedienung am Gerät • Zum Aufrufen des Menüs für Systemeinstellun- gen die MENU-Taste 1 an der Front des DAC 200 lange drücken. • Zum Aufrufen des Menüs für weitere Einstellun- gen die MENU-Taste 1 an der Front des DAC 200 kurz antippen. -
Seite 25: Systemeinstellungen
Hier kann eingestellt werden, ob das Display dauerhaft oder zeitweise, ausschließlich bei Bedienung des Gerätes, eingeschaltet sein soll. Bei der Einstellung Temporär wird das Display nur während der Bedienung des DAC 200 eingeschaltet und anschließend, nach kurzer Verzögerung, automatisch wieder abge- schaltet. -
Seite 26: Einstellungen
HDMI Bypass* Unter diesem Menüpunkt kann ausgewählt werden, ob das Tonsignal an den HDMI-An- schlüssen HDMI 1 und HDMI 2 vom DAC 200 wiedergegeben werden soll, oder ob es für die Wiedergabe über ein an den HDMI-Ausgang angeschlossenes Gerät weitergeleitet wird. -
Seite 27: Statusanzeige
NOS1 oder NOS2. LOC OSC Wird hier LOC OSC ON angzeigt, hat der DAC 200 bei Wiedergabe über die Digitalein- gänge auf seinen internen Präzisions-Taktoszillator (LOC OSC = Local Oscillator) um- geschaltet. Dies bewirkt eine Eliminierung des Jitters, ist jedoch nur möglich, wenn die Qualität (des Taktes) des angeschlossenen Signals ausreichend ist (max. -
Seite 28: Hdmi - Anschluss Und Wiedergabe
HDMI - Anschluss und Wiedergabe Anschlussvarianten Je nach Anwendungsfall gibt es verschiedene Möglichkeiten den DAC 200 per HDMI mit Quellgeräten, z. B. einem BluRay-Player, und einem Fernseher, Surroundreceiver, Beamer oder ähnlichen Geräten zu verbin- den. Im Folgenden sind einige Beispielkonfigurationen abgebildet. In der Tabelle sind die, für die verschie- denen Konfigurationen, verfügbaren Funktionen aufgeführt (abhängig von den verwendeten Geräten). -
Seite 29: Hinweise Zur Kompatibilität
200 ausschließlich 2-kanaliges PCM oder DSD64/DSD128 codiertes Material wiedergegeben werden. Für die Wiedergabe über den DAC 200, muss deshalb u. U. am Quellgerät die Konfiguration des HDMI- Ausgangs verändert werden. Stellen Sie den HDMI-Ausgang auf PCM-Ausgabe ein und aktivieren Sie falls vorhanden die DSD-Wiedergabe über HDMI. -
Seite 30: Betriebsstörungen
Für die Wiedergabe per USB von einem Windows PC müssen Treiber installiert werden. Abhilfe: Laden Sie das Treiberpaket von der T+A Homepage und installieren Sie diese wie in der Installationsanlei- tung beschrieben. Eine oder mehrere Quellen können über die Quellenwahltasten am Gerät und der Fernbedienung nicht ausgewählt werden... -
Seite 31: Hinweise Zum Sparsamen Umgang Mit Energie
Automatische Abschaltfunktion Das Gerät verfügt über eine automatische Abschaltfunktion (Auto Power Down). Wird länger als 30 Minuten kein Musiksignal und keine Bedienung erkannt, schaltet der DAC 200 automa- tisch in den Standby-Betrieb. In Ländern außerhalb der EU in denen die EuP Richtlinie nicht gilt, kann die automatische Abschaltung des Gerätes bei Bedarf deaktiviert werden. -
Seite 32: Technische Daten
Technische Daten Analogsektion Frequenzgang + 0 / − 3 dB 0,1 Hz – 200 kHz Fremd-/Geräuschspannungsabstände 110/114 dB Klirrfaktor / Intermodulation < 0,001 % / < 0,001 % Kanaltrennung > 108 dB Vorverstärkerausgänge Hochpegel (RCA) (Variabler oder fester Ausgangspegel) 0...2,5 Veff / 22 Ohm variabel, 2,5 Veff / 22 Ohm fest Symmetrisch (XLR) 0...5,0 Veff / 22 Ohm variabel, 5,0 Veff / 22 Ohm fest Lautstärkeregelung... - Seite 33 D/A Wandlersektion Doppel-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandlern pro Kanal, 705,6 / 768 kSps Wand- lungsrate T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 1024 (49,2 MHz), nativer Bitstream Upsampling T+A-Signalprozessor – synchrones Upsampling mit 4 wählba- ren Oversamplingalgorithmen. FIR kurz, FIR lang, Bezier/IIR,...
- Seite 64 T+A elektroakustik GmbH & Co. KG Planckstraße 9 – 11 32052 Herford | Germany T +49 5221 76760 F +49 5221 767676 info@ta-hifi.com www.ta-hifi.com...
