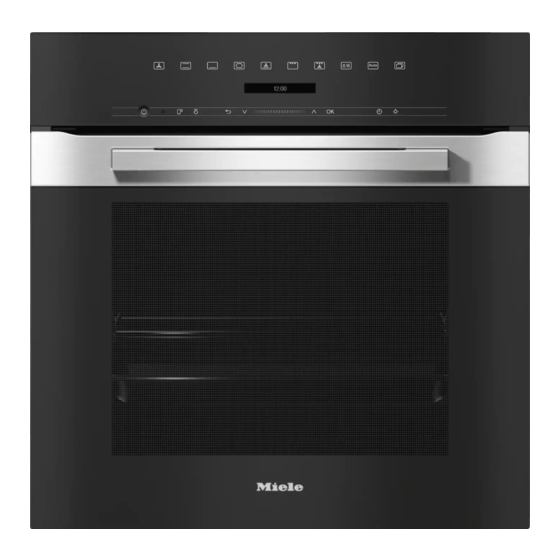

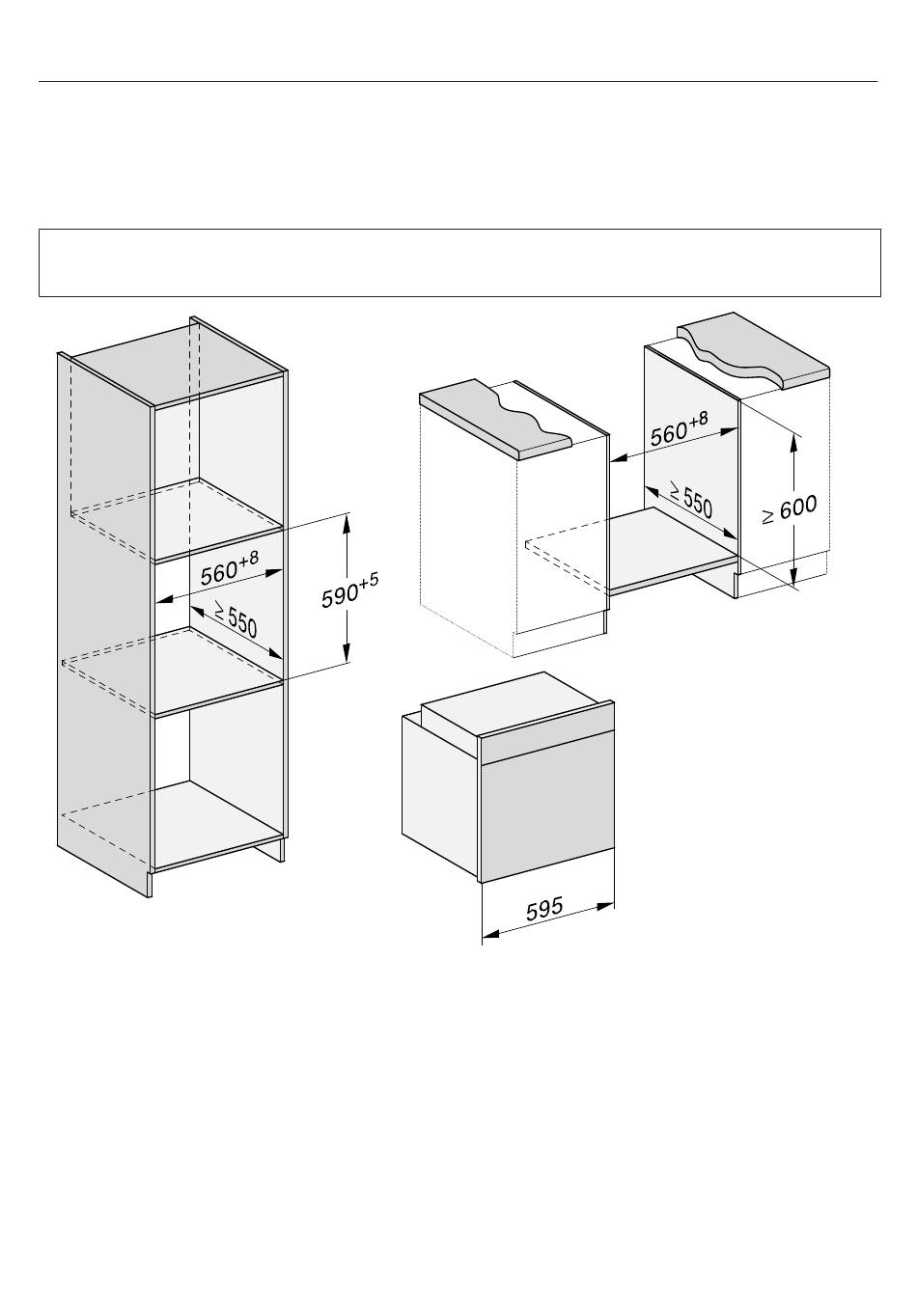

*INSTALLATION* 11190820-07 Installation Einbaumasse Die Massangaben erfolgen in mm. Einbau in einen Hoch- oder Unterschrank H xxxx-60 Wenn der Backofen unter einem Kochfeld eingebaut werden soll, beachten Sie die Hinweise zum Einbau des Kochfeldes sowie die Einbauhöhe des Kochfeldes.
Seite 2
*INSTALLATION* 11190820-07 Installation Seitenansicht H xxxx-60 H 71xx: 43 mm H 72xx: 47 mm...
Seite 3
*INSTALLATION* 11190820-07 Installation Anschlüsse und Belüftung H xxxx-60 a Ansicht von vorn b Der Backofen muss mit einer Anschlussleitung vom Kabeltyp H 05 VV-F mit ge- eignetem Querschnitt entsprechend dem Anschlussschema angeschlossen werden. c Kein Anschluss in diesem Bereich d Lüftungsausschnitt min. 150 cm²...
*INSTALLATION* 11190820-07 Installation Schieben Sie den Backofen in den Backofen einbauen Umbauschrank und richten Sie den H xxxx-60 Backofen aus. Öffnen Sie die Tür, wenn Sie die Tür Verwenden Sie den Backofen nur im nicht ausgebaut haben. eingebauten Zustand, damit der si- chere Betrieb gewährleistet ist.
Seite 5
Durch unsachgemässe Installations- det. Die Angaben müssen mit denen und Wartungsarbeiten oder Re- des Elektronetzes übereinstimmen. paraturen können erhebliche Gefah- Geben Sie bei Rückfragen an Miele im- ren für den Benutzer entstehen, für mer Folgendes an: die Miele nicht haftet. - Modellbezeichnung...
Seite 6
*INSTALLATION* 11190820-07 Installation Voraussetzungen für die Montage Anschlussschema Aufgrund der Niederspannungs-Installa- tions-Norm 47.330 ist der Backofen gemäss der Montageanweisung einzu- bauen. Der Berührungsschutz muss durch den Einbau gewährleistet sein. Backofen Der Backofen muss mit einer An- schlussleitung vom Kabeltyp H 05 VV-F mit geeignetem Querschnitt entspre- chend dem Anschlussschema ange- schlossen werden.
