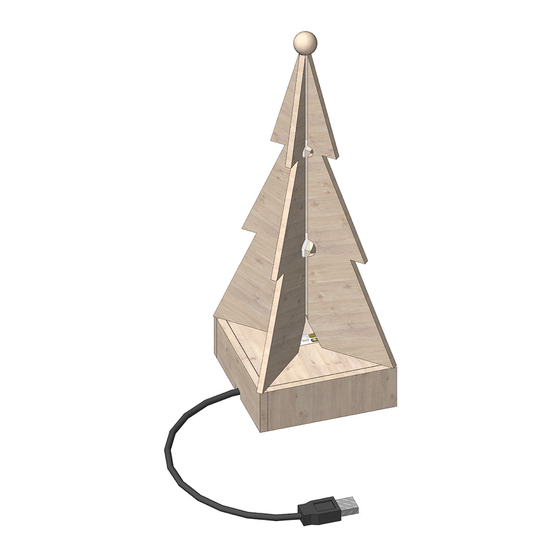

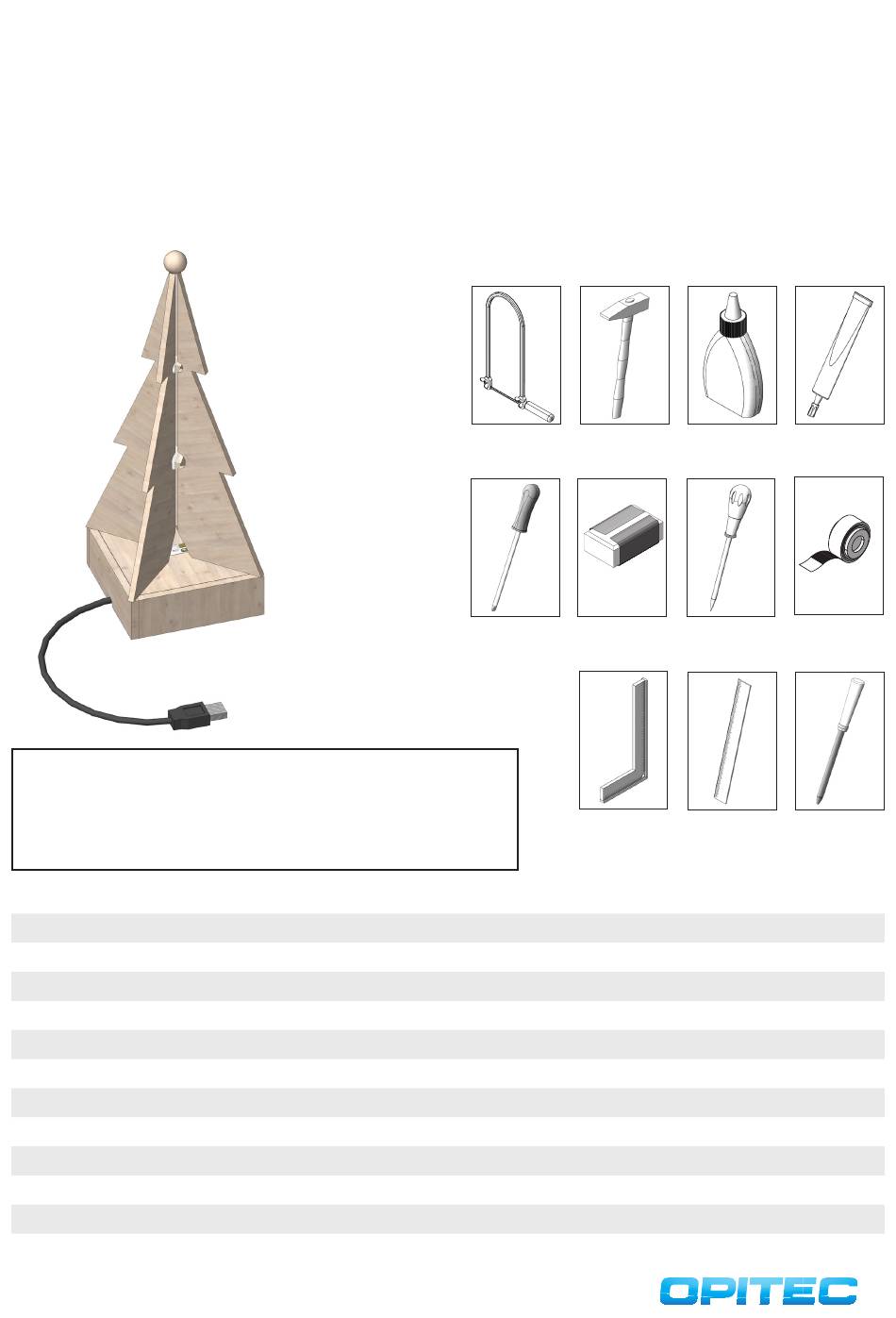

LED-Beleuchtung und USB
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit
Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un-
terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen
nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben
werden. Für Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Sperrholz
Sperrholz
Holzleiste
Acrylglasstab
USB-Ladekabel
LED Licht
Holzkugel mit Sacklochbohrung
Ringschraube
Nagel
Lüsterklemmeinsatz
Widerstand 100 Ohm
Graupappe (nicht im Bausatz enthalten!)
116.253
Wunderbaum mit
Hinweis
Stückzahl
1
1
2
1
1
1
1
1
2
3
1
Benötigtes Werkzeug:
Laub- oder
Hammer
Dekupiersäge
Schlitzschrau-
Schleifpapier
bendreher
Winkel
Maße (mm)
220x220x4
80s80s8
200x30x5
245x6
USB-Anschluss
ø 15
12
Kabelbefestigung
15x1
Anschluss LED
Holzleim
Vorstecher
Lineal
Bezeichnung
Aufbau Baum
Grundplatte
Rahmenleiste
Leuchtstab
Beleuchtung
Holzkugel
Verkabelung
Widerstand
Alleskleber
Klebefilm
Rundfeile
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
Werbung
Verwandte Anleitungen für Opitec 116.253
Inhaltszusammenfassung für Opitec 116.253
- Seite 1 Schleifpapier Vorstecher bendreher Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Un- terstützung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen Winkel...
- Seite 2 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Aus den beiden Holzleisten (3) wie abgebildet jeweils 2 Leisten mit einer Länge von 85mm ablängen. Sägekanten säubern. Auf eine der 85mm Leisten (3a) eine Aussparung wie abgebildet auf- Die Schablone (Seite 7+9) ausschneiden und mit Klebefilm auf der zeichnen und mit der Laubsäge aussägen.
- Seite 3 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Auf der Grundplatte (2) durch Diagonalen die Mitte markieren. Das Einen Nagel (9) durch den Pluspol der LED (6) einschlagen. Einen selbstklebende LED Licht (6) ausgemittelt auf die Grundplatte (2) zweiten Nagel (9) diagonal zum ersten Nagel am Minuspol der LED aufkleben.
- Seite 4 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Alternativ kann der Wunderbaum auch über eine 9 V-Batterie betrie- ben werden. Hierbei wird der Widerstand sowie die 3.Lüsterklemme 100 Ohm benötigt. Ebenso ein Batterieclip der dieser Werkpackung nicht beiliegt. Anschluss siehe Schaltplan!
- Seite 5 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Die Holzkugel (7) wie abgebildet mit Alleskleber auf den Acrylstab Ohne Pause die Klebeflächen der beiden übrigen Baumviertel mit aufkleben. Den Kleber gut trocknen lassen. (mind. 60 Minuten!) Kleber einstreichen und mittig am Rundstab sowie auf dem Standfuß...
- Seite 7 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Schablone Baumhälften M 1:1 Hinweis: Wer die Rundungen mit einem Bohrer fertigen möch- te, sollte unbedingt zuerst bohren und anschließend die Teile aussägen! Schneidkante...
- Seite 9 Bauanleitung 116.253 Wunderbaum mit LED-Beleuchtung und USB Schablone Baumhälften M 1:1...
