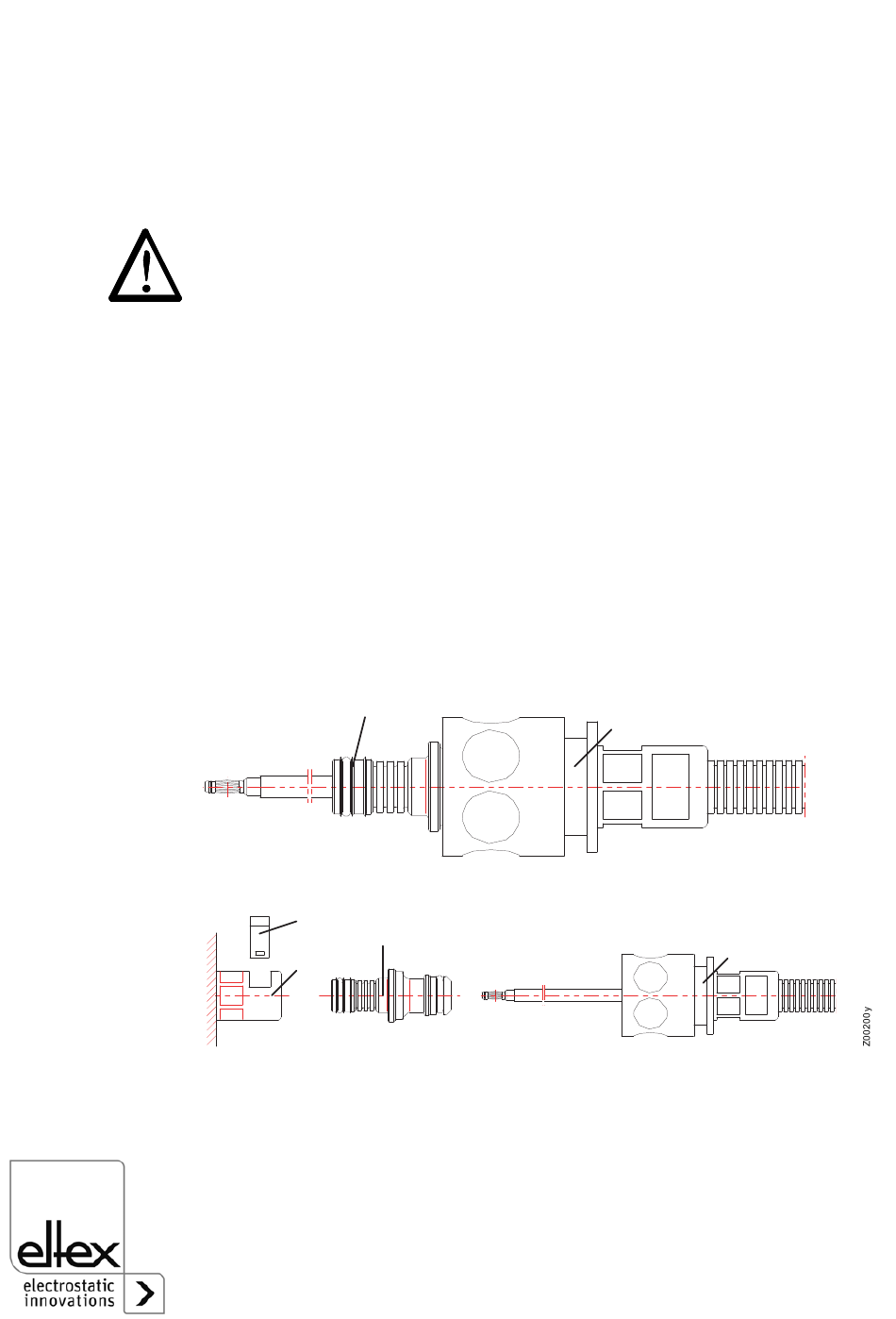

Abb. 15:
Schnellsteckver-
bindung für Aufla-
dekomponenten
A. ANHANG
A.1 Schnellsteckverbindung für Aufladekomponenten
für Steckervariante M
(nur in Verbindung mit den Generatoren KNH18, KNH34,
KNH35)
Warnung!
Nur generatorseitig anschließen! Es muss sichergestellt sein, dass nach
dem Lösen der Verbindung an dem freien Kabelende keine Hochspan-
nung anliegt!
Vor dem Stecken oder Lösen der Verbindung muss die Versorgungsspan-
nung des Hochspannungsgenerators manuell abgeschaltet werden.
Befinden sich Elektroden über schnelllaufenden Materialbahnen, muss
die Maschine angehalten werden, um eine passive Ladungsaufnahme
durch die Elektrode zu vermeiden. Eine Missachtung dieser Sicherheits-
hinweise kann zu Geräte- und Personenschäden führen!
Vorbereitung des Anschlusses
Die Schnellsteckverbindung besteht aus zwei Teilen, dem eigentlichen
Stecker (1) und dem Kupplungsadapter (2). Im Auslieferungszustand sind
Stecker und Kupplungsadapter miteinander verbunden. Durch zurückzie-
hen der Steckerverriegelung (3) können die Teile getrennt werden.
Zur Vorbereitung wird der Kupplungsadapter in den Hochspannungsan-
schluss (4) des Generators oder Verteilers gesteckt und mit dem Clip (5)
gesichert.
2
5
4
Stecken : Stecker in den vorbereiteten Hochspannungsanschluss einfüh-
ren, bis die Verriegelung hörbar einrastet.
Lösen: Verriegelung zurückziehen, Stecker dabei herausziehen.
3
2
32
1
1
3
