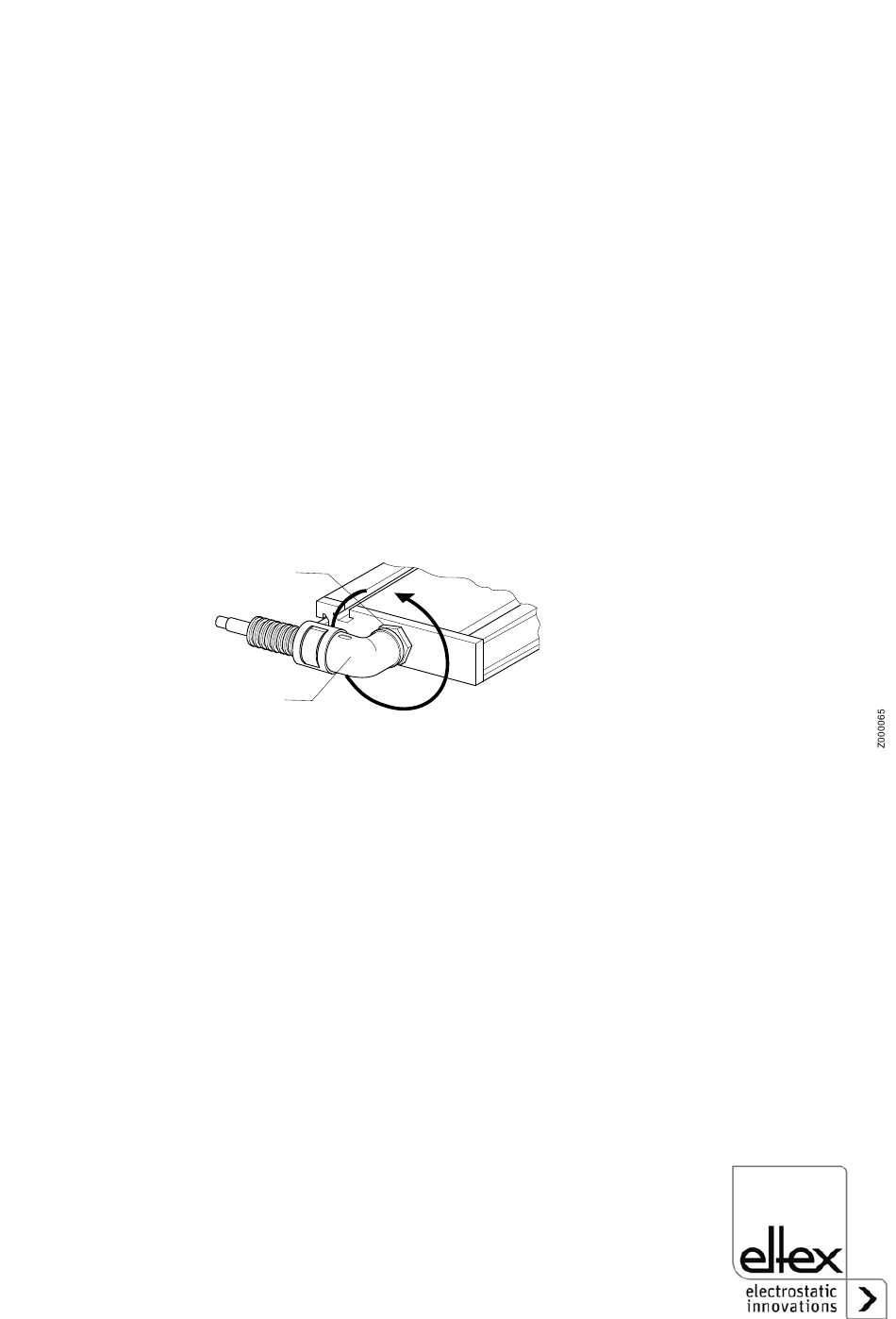

Abb. 3:
Winkelver-
schraubung
1 Kontermutter
2 Winkel-
verschraubung
BA-de-3020-2108_R130A / R131A / R130A3L / EXR130

3. Installation und Montage

3.1 Länge der Aufladeelektrode
Die Gesamtlänge der Aufladeelektrode kann je nach Anwendungsfall in
einem Bereich von 85 mm bis 3985 mm in Schritten von 20 mm ausgelegt
werden. Die aktive Länge ist Gesamtlänge abzüglich 70 mm. Für
Betriebsspannungen >30 kV müssen 120 mm bzw. 220 mm statt der
70 mm abgerechnet werden. Für Stecker und Biegeradius des Kabels
müssen ca. 100 mm eingerechnet werden.
3.2 Länge des Hochspannungskabels
Das Hochspannungskabel hat standardmäßig 5 m Länge.
Verlängerungen über Hochspannungsverteiler und Kürzen sind möglich
(Anschluss des Hochspannungssteckers siehe Kap. 3.5).

3.3 Ausrichten der Winkelverschraubung

Ist die Elektrode mit einer Winkelverschraubung ausgestattet, so ist bei
der Auslieferung der Anschluss zu den Spitzen hin ausgerichtet.
1
2
0...360°(max. 1 Umdrehung)
Zum Drehen des Winkelanschlusses gehen Sie bitte folgendermaßen vor:
• Lösen Sie die Kontermutter.
• Drehen Sie die Winkelverschraubung in die gewünschte Position.
• Ziehen Sie die Kontermutter wieder an.
Die Winkelverschraubung darf maximal um 360° gedreht werden.
13
