Installation und Montage
5.2
Minimale Biegeradien PC1402-xSC
- feste Verlegung: 39 mm
- flexibler Einsatz: 78 mm

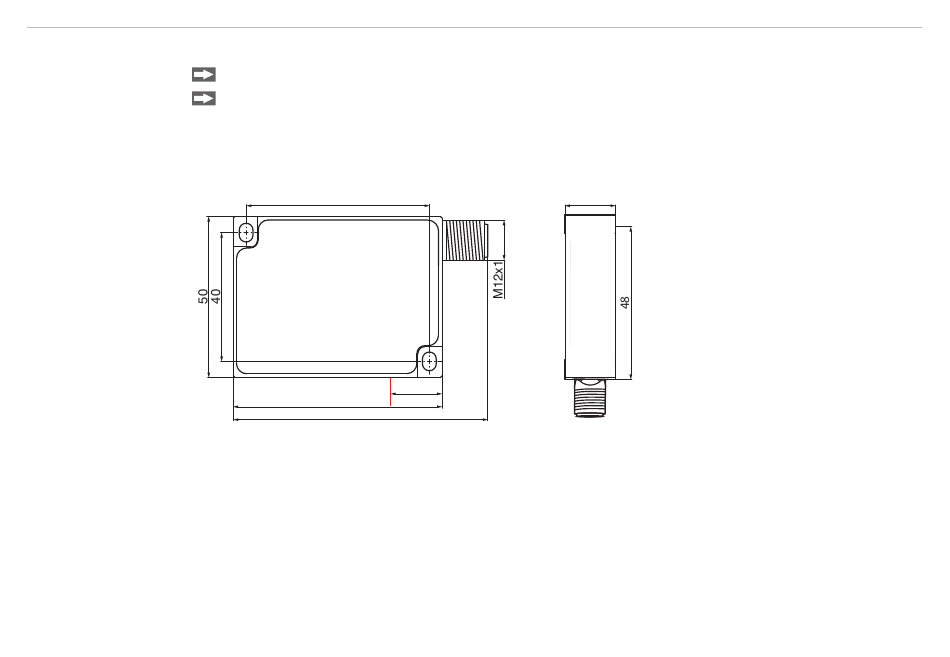

Abb. 5 Maßzeichnung ILD1402-xSC, Maße in mm, nicht maßstabsgetreu
optoNCDT 1402
Sensormontage ILD 1402-xSC
Montieren Sie den Sensor mit 2 Schrauben M4.
Montieren Sie den Sensor so, dass der Laserstrahl senkrecht auf die Messobjektoberfläche trifft. Andern-
falls sind Messunsicherheiten nicht auszu schließen, siehe Kap.
57
Laserstrahl
65
80
20
16
9.
