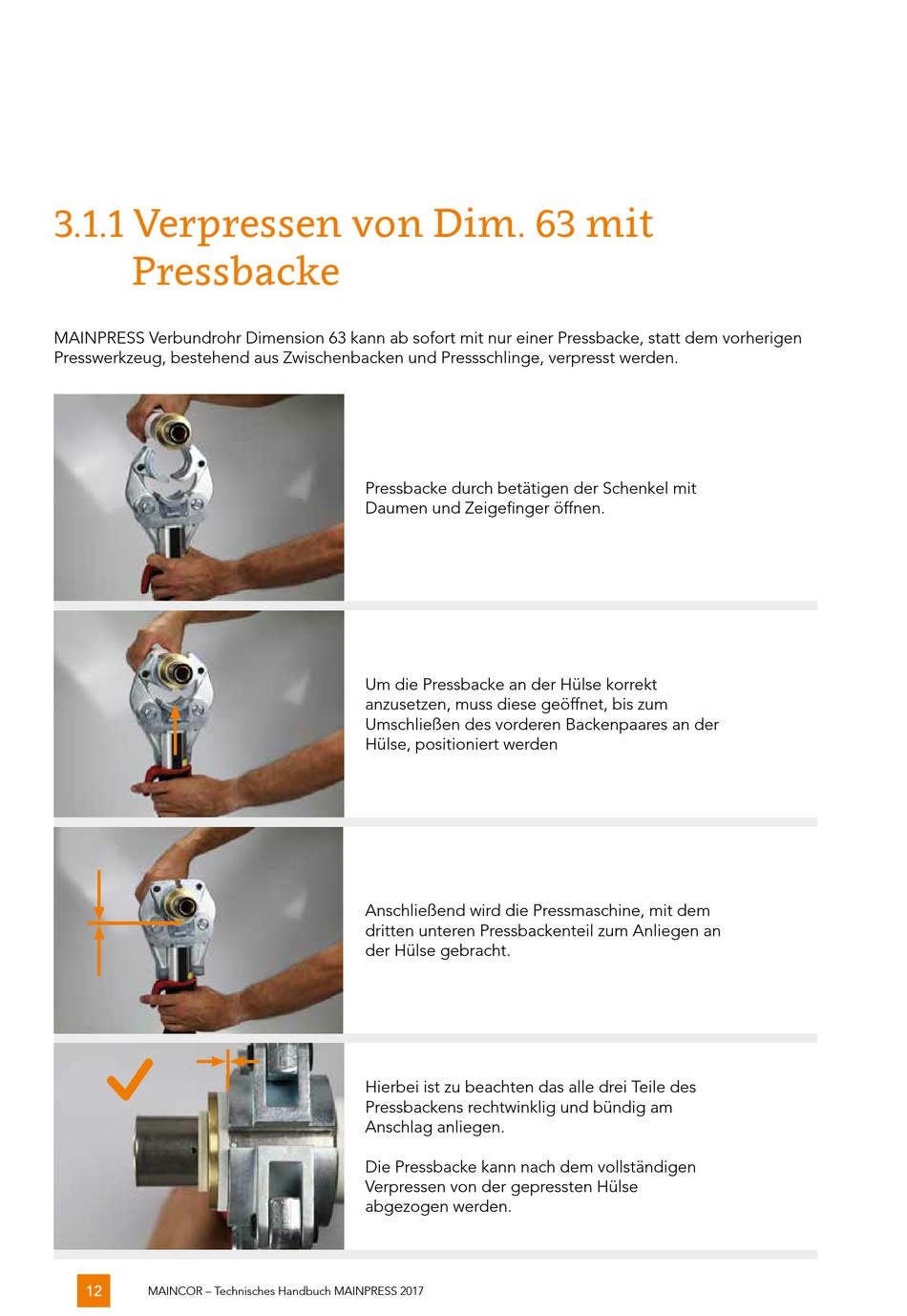

Maincor Mainpress Technisches Handbuch Seite 12

3.1.1 Verpressen von Dim. 63 mit
Pressbacke
MAINPRESS Verbundrohr Dimension 63 kann ab sofort mit nur einer Pressbacke, statt dem vorherigen
Presswerkzeug, bestehend aus Zwischenbacken und Pressschlinge, verpresst werden.

12
MAINCOR – Technisches Handbuch MAINPRESS 2017
Pressbacke durch betätigen der Schenkel mit
Daumen und Zeigefinger öffnen.
Um die Pressbacke an der Hülse korrekt
anzusetzen, muss diese geöffnet, bis zum
Umschließen des vorderen Backenpaares an der
Hülse, positioniert werden
Anschließend wird die Pressmaschine, mit dem
dritten unteren Pressbackenteil zum Anliegen an
der Hülse gebracht.
Hierbei ist zu beachten das alle drei Teile des
Pressbackens rechtwinklig und bündig am
Anschlag anliegen.
Die Pressbacke kann nach dem vollständigen
Verpressen von der gepressten Hülse
abgezogen werden.
