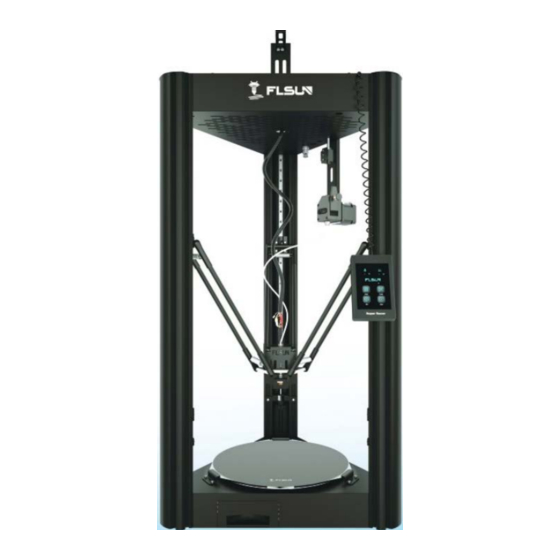

FLSUN SR Benutzerhandbuch
Verwandte Anleitungen für FLSUN SR
Inhaltszusammenfassung für FLSUN SR

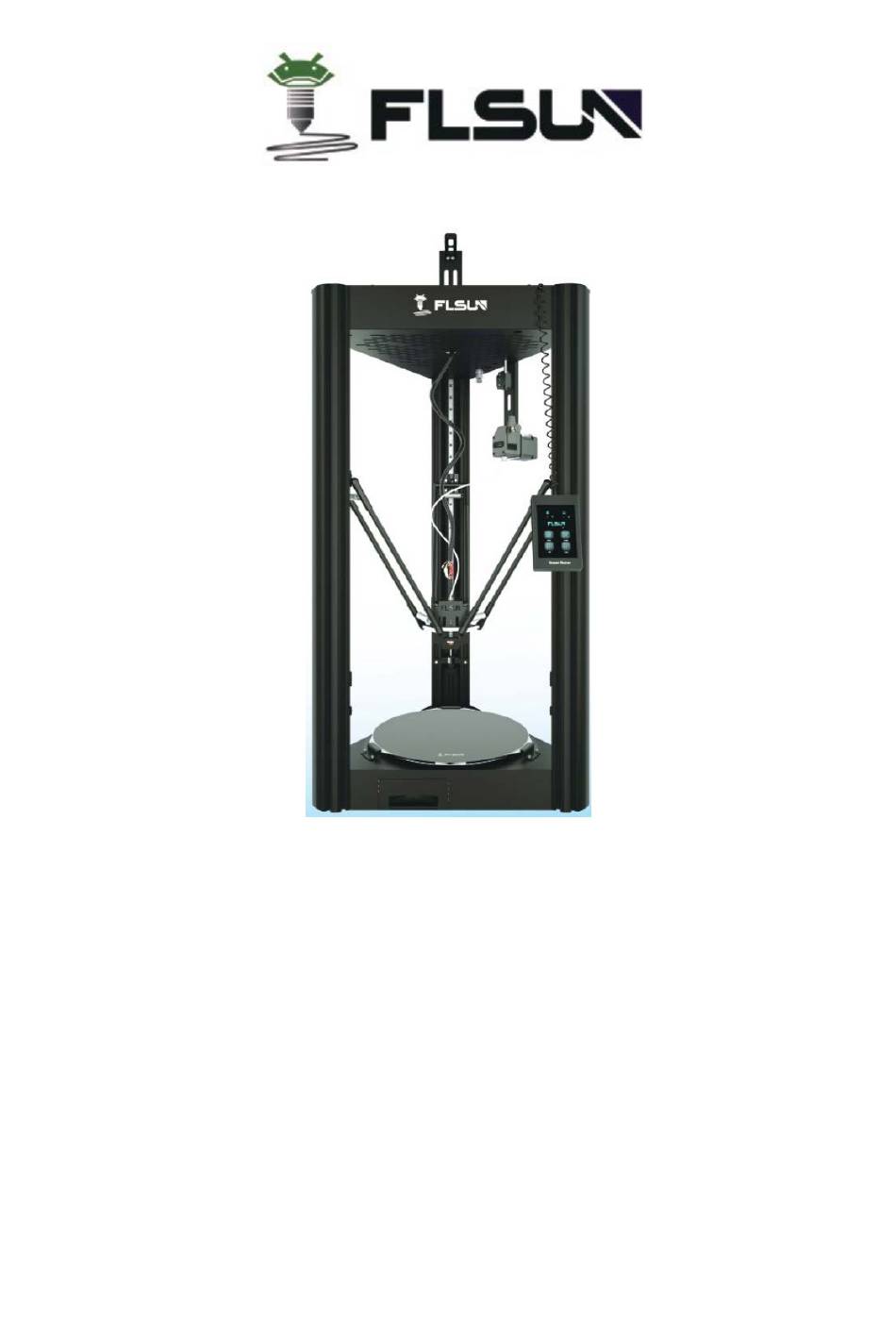

- Seite 1 SR (SuperRacer) User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
- Seite 113 Sehr geehrter Kunde, vielen Dank für den Kauf unseres Produkts. Bitte lesen Sie die folgenden Anweisungen vor dem ersten Gebrauch sorgfältig durch und bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice.
-
Seite 114: Hinweise Und Anleitungen
Hinweise und Anleitungen Die Standard-Eingangsspannung des Druckers ist 230V, wenn Ihre lokale • Spannung 115V beträgt, schalten Sie bitte die Eingangsspannung des Netzteils um, bevor Sie den Drucker zum ersten Mal einschalten. Die Montagevideos, die Firmware und die Slicing-Software sind auf der SD-Karte •... - Seite 115 Parameters Model FLSUN SuperRacer Druckgröße Φ260*330 (Max) mm Spritzgießtechnik Delta FDM Düsen-Durchmesser Standard 0.4mm Schichtdicke 0.05-0.3mm ±0.1mm Präzision Filament-Unterstützung PLA/ABS/PETG/WOOD Datei-Format STL/OBJ/AMF/3DS Druckgeschwindigkeit Standard-Geschwindigkeit 150mm/s Düse Typ Einzelne Düse Umgebungstemperatur 5-40°C ⩽255°C Düsentemperatur ⩽100°C Heißes Druckbett Temp. Cura/Repetier-Host/Simplify3D Slice Software...
- Seite 116 Einführung 1 Filament-Halter 5 BMG Extruder 9 Luftführungsdüse 13 Werkzeugkasten 2 Achse 6 Schieberegler 10 Düsensatz 14 USB-Anschluss 3 Filament-Detektor 7 Paralleler Arm 11 Riemen- 15 SD-Kartenschlitz Einstellmutter 4 Linearführung 8 Touchscreen 12 Heißes 16 Netzschalter Druckbett...
-
Seite 117: Geschenk-Teileliste
Hauptteile Unterschale Oberschale Achsen Levelling Parallele Arme Schalter Touchscreen Effektor- Sensor zur Filament-Halter USB Kabel Power Kabel Modul Erkennung von Extruder und Filament Geschenk-Teileliste Seitenschneider Spatel SD-Karte und Touchscreen- Schraubendreher Lesegerät Halterung Inbusschlüssel Düsensatz Heizstab Temperaturfühler Reinigungsnadel... - Seite 118 Schrauben Schmierfett Gabelschlüssel Bürste 200g Filament Montageanleitung 1. Nehmen Sie alle 2. Legen Sie die Oberschale auf eine 3. Installieren Sie Hauptteile und ebene Fläche. Bitte verhindern Sie, die Achse Schrauben heraus dass der Bildschirm während der Montage angestoßen wird M4*22 (Long) 4.
- Seite 119 7. Installieren Sie die 8. Setzen Sie die Unterschale ein. 9. Die Oberschale anderen beiden Achsen Die beiden auf dem Foto markierten sollte in der auf die gleiche Weise Logos sollten in die gleiche Richtung Führungsschiene zeigen installiert werden 10. Schieben Sie die 11.
- Seite 120 16. Ziehen Sie den 17. Installieren Sie 18. Installieren Sie Parallelarm nach die anderen beiden das Effektormodul. beiden Seiten und parallelen Arme auf Das Logo auf dem montieren Sie ihn die gleiche Weise Effektormodul am Schieber muss nach vorne zeigen. 19.
- Seite 121 25. Stecken Sie das Kabel 26. Stecken Sie das 27. Schieben Sie Extruderkabel ein den PTFE- Filamenterkennungssensors Schlauch an die im Foto mit einem Pfeil markierte Position M4*8 (short) 28. Befestigen Sie 29. Binden Sie den 30. Montieren Sie PTFE-Schlauch und pneumatischen das Hauptkabel an Filamenthalter...
- Seite 122 31. Installieren Sie 32. Die Ausrichtung 33. Entfernen Sie die den Filamenthalter des Filamenthalters Schutzfolie von dem sollte wie auf dem heißen Druckbett. Gehäuseoberteil. Foto gezeigt sein Die Montage ist beendet Schalter Eingangsspannung ● Die Standard-Eingangsspannung des Druckers ist 230V, bitte stellen Sie sicher, dass der Drucker auf Ihre lokale Spannung umgestellt ist, bevor Sie den Netzschalter zum ersten Mal einschalten.
- Seite 123 1. Verwenden Sie 2. Schließen Sie den 3. Installieren Sie eine Schrägzange, Levelling Schalter an. den Levelling- um die Fäden an der Schalter Düse zu reinigen entsprechend der Richtung auf dem Foto 4. Klicken Sie auf 5. Klicken Sie auf 6.
-
Seite 124: Filament Laden
10. Klicken Sie auf "Z0 11. Stellen Sie sicher, 12. Die Düse verschieben". dass der Levelling bewegt sich näher Schalter entfernt an das heiße wurde, bevor Sie auf Druckbett "Bestätigen" klicken 13. Legen Sie ein 14. Klicken Sie auf 15. Klicken Sie auf "Z+" A4-Papier zwischen "Z0 anpassen". - Seite 125 1. Richten Sie das 2. So sollte das 3. Schieben Sie Ende des Filaments Filament nach dem das Filament 10 cm gerade aus. Schneiden durch das PTFE- Verwenden Sie eine aussehen Rohr in der Schrägzange, um Oberschale das Ende des Filaments in eine Schräge zu schneiden...
-
Seite 126: Überprüfung Der Ersten Schicht
200 ein und klicken Sie auf "OK". 10. Warten Sie, 11. Drücken Sie die 12. Wenn das bis die Düse Fäden gleichzeitig Filament aus auf 200°C nach unten der Düse aufgeheizt ist, extrudiert ist, und klicken Sie klicken Sie auf dann auf "in". -
Seite 127: Slicing-Software Installieren
5. Wenn die Düse zu nah oder zu weit vom heißen Überwachen Druckbett entfernt ist, können Sie die Höhe von Sie das Z0 während des Drucks weiter einstellen und die extrudierte Einstellung wird automatisch gespeichert Filament der ersten Schicht 6. Klicken Sie auf 7. - Seite 128 1. Kopieren Sie die 2. Wählen Sie einen 3. Warten Sie, bis die CURA-Slicing- Installationsort und Installation Software von der klicken Sie auf abgeschlossen ist SD-Karte auf Ihren "Freigeben". Computer und doppelklicken Sie dann zur Installation 4. Doppelklicken 5. Klicken Sie auf 6.
- Seite 129 10. Wählen Sie 11. Klicken Sie auf "FLSUN>Flsun "Fertigstellen", um die SuperRacer". Installation abzuschließen Drucken 1. Stecken Sie 2. Stecken Sie 3. Doppelklicken Sie, um die SD-Karte in den Kartenleser CURA zu öffnen, und in den USB- klicken Sie dann auf das Kartenlesegerät...
- Seite 130 1. Stellen Sie die Druckhöhe jeder Schicht ein, SR unterstützt eine minimale Schichthöhe ab 0,05 mm. 2. Die Dicke der Wände in horizontaler Richtung. Dieser Wert wird durch die Wandlinienbreite geteilt und definiert die Anzahl der Wände. 3. Die Anzahl der Wände bei der Berechnung durch die Wandstärke, dieser Wert wird auf eine ganze Zahl gerundet.
- Seite 131 14. Aktivieren Sie den Rückzug, um ein Fadenziehen oder Auslaufen beim Drucken zu vermeiden. 15. Stellen Sie die Druckgeschwindigkeit ein. Die Standard-Druckgeschwindigkeit von SR ist 150 mm/s, die maximale Druckgeschwindigkeit beträgt 200 mm/s. 16. Immer wenn ein Rückzug erfolgt, wird die Montageplatte abgesenkt, um Abstand zwischen der Düse und dem Druck zu schaffen.
-
Seite 132: Anleitung Für Den Touchscreen
10. Klicken Sie 11. Wählen Sie 12. Der auf "Drucken" die Gcode-Datei Druckvorgang und klicken Sie wird automatisch auf "Drucken". gestartet Anleitung für den Touchscreen Homepage Heizen: Vorheizen mit einer Taste Extrudieren: Filamente Wählen Sie eine extrudieren Gcode-Datei zum Bewegen: XYZ-Achse separat Drucken aus bewegen Wechseln: Filament... - Seite 133 PLA: Düse und Heißbett auf PLA- Drucktemperatur vorheizen ABS: Düse und Heizbett auf ABS- Drucktemperatur vorheizen Einstellung Cool Nozzle: Schalten Sie die Ein: Filament zuführen Düsenheizung aus AUS: Filament zurückziehen Cool Bed: Schalten Sie die Bettheizung aus Klicken Sie auf "1mm.5mm und 10mm", um den Klicken Sie auf die weißen Extrusionsabstand der einzelnen...
- Seite 134 Seite drucken Klicken Sie auf das Klicken Sie auf Z-0.05 weiße Eingabefeld, um und Z+0,05, um die die Temperatur der Höhe von Z während Instatische Düse und des des Drucks Druckgeschwindi Heizbetts einzugeben einzustellen gkeit Klicken Sie auf die Auf- und Ab-Tasten, um die Klicken Sie auf die Auf- Lüftergeschwindigkeit...
-
Seite 135: Firmware Hochladen
Firmware hochladen 1. SD-Karte formatieren 2. Wählen Sie das 32- 3. Kopieren Sie die Kilobyte-Format Firmware in das (FAT32), klicken Sie auf Stammverzeichnis der "Start". SD-Karte 4. Stecken Sie die 5. Schalten Sie das 6. Nach SD-Karte in den Gerät ein Abschluss des Kartenleseschacht Updates zeigt... - Seite 136 Lösung 3: Fügen Sie dem Modell einen Rand hinzu oder erhöhen Sie die Temperatur des Heizbetts in der Slicer-Software. Q2 Das Filament lässt sich nicht leicht in den Extruder einführen Schneiden Sie das Ende des Filaments schräg ab, richten Sie den Kopf des Filaments gerade und verwenden Sie die automatische Zuführung.
- Seite 137 Fehler: TB-MAX Der Heizbett-Temperatursensor hat einen Kurzschluss, bitte prüfen Sie den Heizbett-Temperatursensor oder den Stecker des Heizbett-Temperatursensors Fehler: TH-MIN Der Düsentemperatursensor hat den Stromkreis unterbrochen, bitte überprüfen Sie den Düsentemperatursensor oder den Stecker des Düsentemperatursensors. Fehler: TB-MIN Der Heizbett-Temperatursensor hat den Stromkreis unterbrochen, bitte überprüfen Sie den Heizbett-Temperatursensor oder den Stecker des Heizbett- Temperatursensors.
-
Seite 138: Motherboard-Schaltplan
Motherboard-Schaltplan Laufwerksblock Lüfter X Motor Y Motor Z Motor E0 Motor Laufwerkbl Sensor zur 4010 Turbo Filamenterkenn 4010 Kühlung Endschalter Lüfter X-Achse E0 Heizstab Endschalter Y-Achse Heisses Endschalter Druckbett Z-Achse Reset Button 12V/24V Levelling Eingang Schalter Heizbett Temp Sensor SD Card Touch E0 Temp Anschlus... - Seite 139 Tragen Sie Fett auf den Kontakt zwischen dem Parallelarm und dem Weitwinkel-Kugelkopf auf, tun Sie dies einmal alle 15 Tage. Stellen Sie die Riemenspannung ein, tun Sie dies einmal in zwei Monaten. Lösen Sie die beiden Schrauben, die auf dem Foto mit 1 und 2 gekennzeichnet sind, und drehen Eisenblech Riemeneinste...
-
Seite 140: Garantiebedingungen
Garantiebedingungen Ein neues Produkt, das im Verkaufsnetz Alza.cz gekauft wurde, hat eine Garantie von 2 Jahren. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Verkäufer des Produkts, Sie müssen den ursprünglichen Kaufbeleg mit dem Kaufdatum vorlegen. Folgendes gilt als Widerspruch zu den Garantiebedingungen, für den der geltend gemachte Anspruch nicht anerkannt werden darf: Verwendung des Produkts für einen anderen Zweck als den, für den es bestimmt ist,...
