Diehl Metering 171A Einbauanleitung Seite 32

HYDRUS
Schéma
Pulse 1 vert
Pulse 2 blanc
HYDRUS
marron

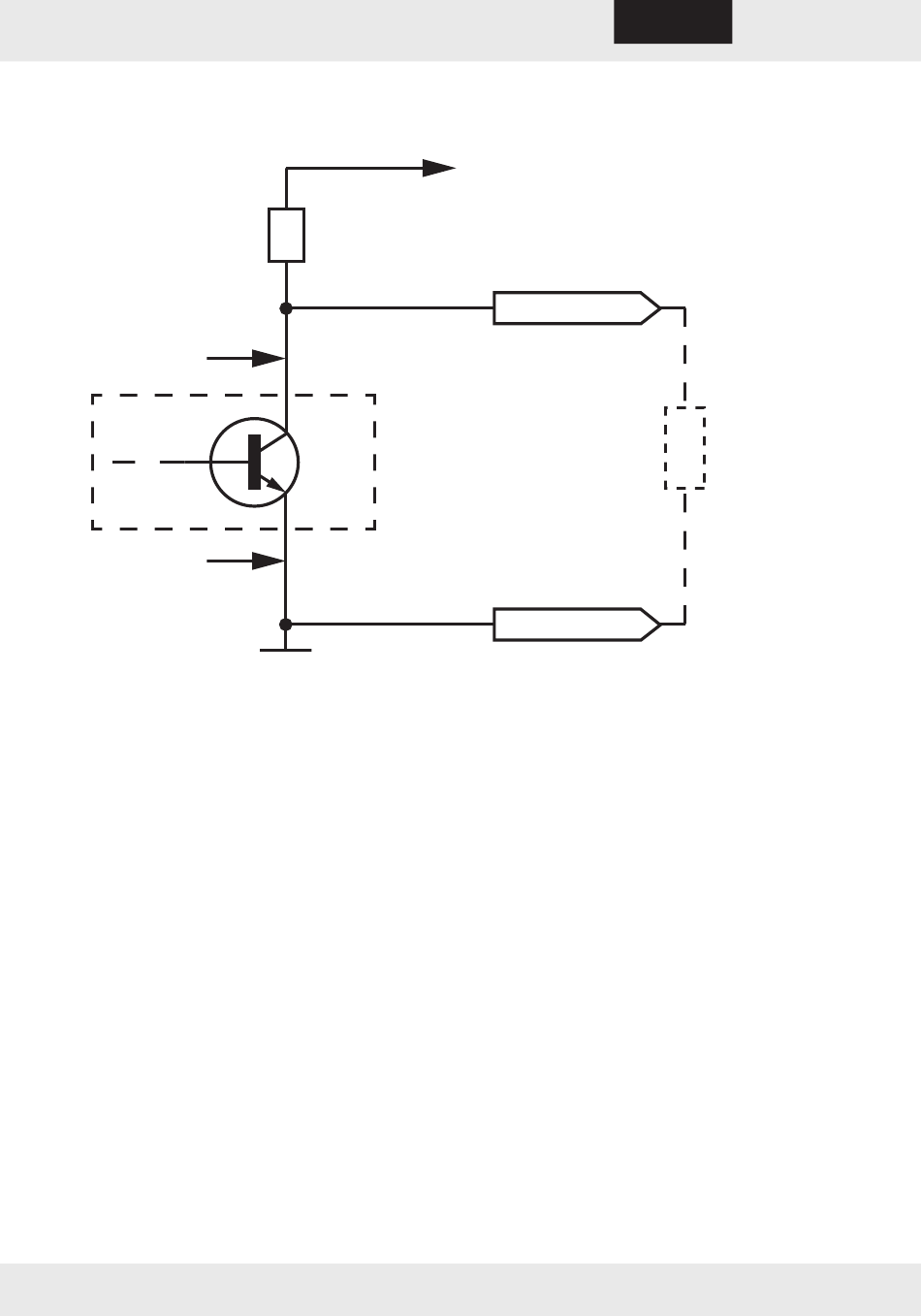

La fonction des sorties d'impulsions est du type "collecteur ouvert"
(open collector).
La branche du collecteur contient une résistance 0 ohm. Cela signifie qu'il
n'y a aucune limitation de courant à l'intérieur du compteur, il incombe de
s'en assurer au moyen d'une résistance de protection externe (*à moins
qu'une telle résistance n'ait déjà été installée par le client).
La résistance interne de l'appareil de commande devrait équivaloir à 5x la
valeur de la résistance de protection.
-32-
