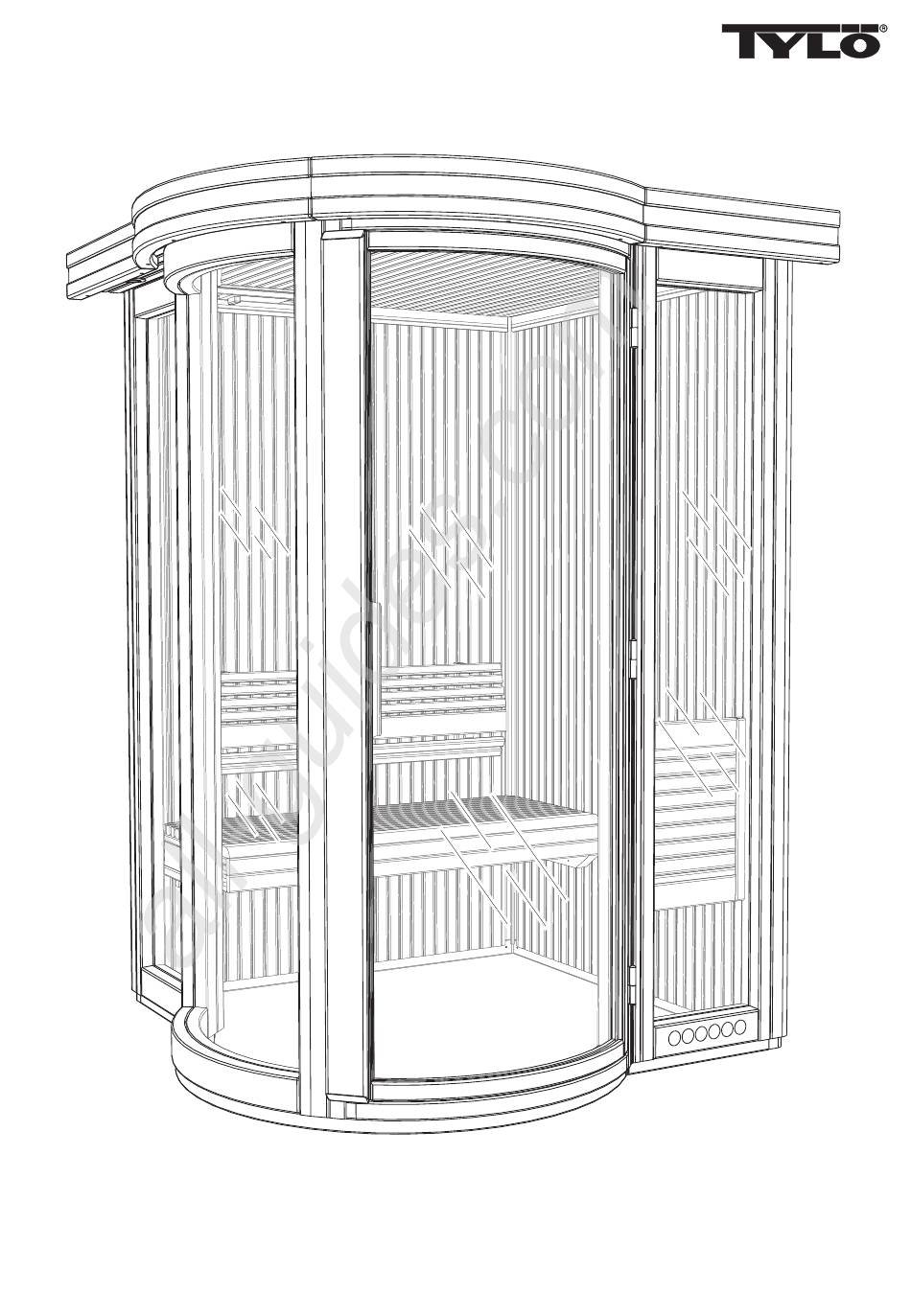

- Seite 1 All manuals and user guides at all-guides.com 0903 Round Vision 150 sauna Manufactured by Tylö AB Art.nr 2900 0217...
- Seite 2 All manuals and user guides at all-guides.com Basturummets layout och i vilken ordning väggarna skall monteras. Denna anvisning visar montering av layout 1. The layout of the sauna room and in wich order the wall sections are to be assembled. This instruction shows the installation of layout 1.
- Seite 3 All manuals and user guides at all-guides.com...
- Seite 4 All manuals and user guides at all-guides.com 9.5mm 13mm 25mm 30mm 30mm 30mm 40mm 40mm (brass) 60mm 80mm...
- Seite 5 All manuals and user guides at all-guides.com Ø3.5 Down Nach unten En bas 1139mm 1139mm 425mm 9.5mm 425mm 9.5mm Ø3.5 Lägg ut golvramarna. Kontrollera att ramen ligger plant, använd vattenpass. Är ramen inte plan, justera genom att palla upp på nödvändiga ställen under golvramen.
- Seite 6 All manuals and user guides at all-guides.com 80mm...
- Seite 7 All manuals and user guides at all-guides.com 30mm...
- Seite 8 All manuals and user guides at all-guides.com Ø5 80mm...
- Seite 9 All manuals and user guides at all-guides.com 25mm...
- Seite 10 All manuals and user guides at all-guides.com Bastudörren levereras i en separat kartong, se anvisning som medföljer dörren. The sauna door is packed separately with its own instructions. Die Saunatür wird in einem separaten Karton geliefert. Beachten Sie bitte die Anweisungen auf dem Beipackzettel.
- Seite 11 All manuals and user guides at all-guides.com 1872x46.5x22 mm 30mm...
- Seite 12 All manuals and user guides at all-guides.com Ø5...
- Seite 13 All manuals and user guides at all-guides.com 80mm...
- Seite 14 All manuals and user guides at all-guides.com 30mm...
- Seite 15 All manuals and user guides at all-guides.com 25mm...
- Seite 16 All manuals and user guides at all-guides.com 80mm...
- Seite 17 All manuals and user guides at all-guides.com Slå försiktigt in sektionen ordentligt på plats, använd en träklots under hammaren så undviker du skador på sponten. The sections interlock to fit snugly as shown. Tap each section gently into place, hammering against a block of wood to avoid damaging the section.
- Seite 18 All manuals and user guides at all-guides.com 25mm 45x12x1800 mm 50 mm 20x12x1900 mm 30mm 70x12x1900 mm 30mm...
- Seite 19 All manuals and user guides at all-guides.com Takmontering Kapa lister med mått enligt skisserna nedan. Spika fast listerna. Fitting the ceiling Saw the mouldings to size as shown below. Nail the mouldings. Deckenmontage Leisten mit Maßen gemäß Abbildungen unten zuschneiden Leisten fasttnageln. Montage du toit Sciez les tasseaux á...
- Seite 20 All manuals and user guides at all-guides.com Takmontering Tätningen av vaddliknande material lägger du i skarvarna mellan vägg- och taksektionerna. Fitting the ceiling Place wadding-type insulation material in the joints between the wall and ceiling sections. Deckenmontage Zwischen Wand- und Deckensektionen ist das watteähnliche Dichtungsmaterial einzulegen. Montage du toit Insérez le joint d’aspect ouateux entre le plafond et les cloisons.
- Seite 21 All manuals and user guides at all-guides.com 40mm (brass) 40mm (brass)
- Seite 22 All manuals and user guides at all-guides.com 60mm 380 mm 380 mm 1050 mm 26x26x380 mm 4 mm...
- Seite 23 All manuals and user guides at all-guides.com 420mm 60mm (16.5") Ø10 12V AC VARNING! Installera ej transformatorn inne i basturummet. WARNING! Do not install light transformer inside the sauna room. WARNUNG! Transformator nicht in dem Saunaraum installieren. RECOMMANDATIONS! Ne pas installer le transformateur a 13mm lnterieur de la cabine sauna.
- Seite 24 All manuals and user guides at all-guides.com 30mm X (mm) 2.2-4.5 35mm...
- Seite 25 All manuals and user guides at all-guides.com 30mm...
- Seite 26 All manuals and user guides at all-guides.com Värmebeständig kabel (170 °C Heat resistant cable (170 °C Hitzbeständiges Kabel (170 °C Câble résistant aux températures élevées (170 °C 35mm...
