Bedienung
Drehzahlwähler und Überlastschutz
Die Säge verfügt über einen Drehzahlregler für zwei
Klingengeschwindigkeiten (ABBILDUNG A / 13).
Verwenden Sie beim Schneiden von rostfreiem oder
säurebeständigem Stahl die niedrigere Drehzahlstufe l.
Beim Schneiden anderer Materialien verwenden Sie die
schnellere Drehzahlstufe ll.
Die Säge verfügt außerdem über einen
Überlastungsschutz, der die Belastung des
Elektromotors mit drei Kontrollleuchten anzeigt
(ABBILDUNG A / 5).
Erläuterung der Anzeigeleuchten
Normaler Betrieb
Normale Ausgangsleistung
Motortemperatur hoch WARNUNG
Normale Ausgangsleistung
Motorstrom hoch WARNUNG
Abnehmende Ausgangsleistung
Motortemperaturschutz aktiv
Leistungsabgabe sehr gering, nur
Kühlung mit Freilauf
Temperatursensor defekt
Leistungsabgabe niedrig, um die
Arbeit zu beenden
GRÜN
Wenn das grüne Licht leuchtet, sind die
Motortemperatur und die Leistungsabgabe
normal.
➔
Verwenden Sie das Werkzeug weiter.
GELB
Wenn das gelbe Licht zu blinken beginnt, ist
der Motor heiß und/oder überlastet.
➔
Verlangsamen Sie die
Schnittgeschwindigkeit
(Es ist möglich, dass Sie eine abgenutzte
Klinge verwenden)
ROT
Wenn die rote Leuchte zu blinken beginnt,
wird die Motorleistung automatisch auf das
Minimum reduziert, um den Motor zu
schützen. Ein Schneiden ist nicht möglich.
➔
Drücken Sie den Motorschalter und
lassen Sie ihn frei laufen (UNTER
KEINER BELASTUNG), bis das grüne
Licht leuchtet.
ACHTUNG
!
Wenn die gelbe Leuchte dauerhaft leuchtet, zeigt dies
an, dass die Motorsteuereinheit beschädigt ist. Sie
können das Sägen beenden, aber die Säge sollte zum
Service gebracht werden. Wenn das Motorsteuergerät
nicht repariert wird, wird der Motor der Säge
beschädigt.

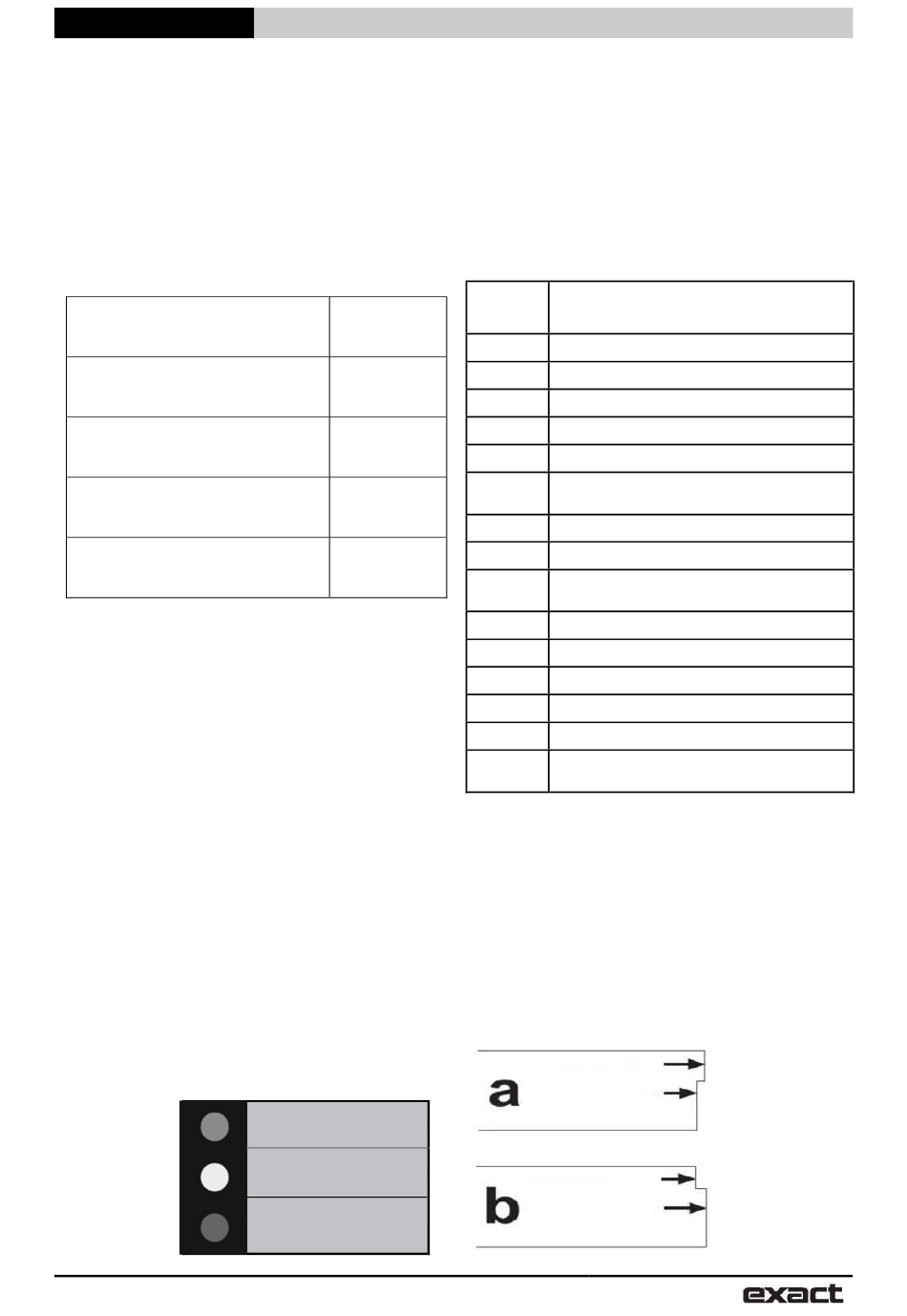

ABBILDUNG J
Grün: EIN
Gelb: AUS
Rot: AUS
Grün: AUS
Gelb: Blinken
Rot: AUS
Grün: AUS
Gelb: Blinken
Rot: AUS
Grün: AUS
Gelb: AUS
Rot: Blinken
Grün: AUS
Gelb: AN
Rot: AUS
GO-AHEAD
WARNUNG
DEN MOTOR LAUFEN
LASSEN, BIS DAS GRÜNE
LICHT LEUCHTET
Fehlercode-Anzeige
Wenn die elektronische Steuereinheit eine
Problemsituation erkennt, gibt sie einen Fehlercode
aus, der den Fehler anzeigt. Dieser Fehlercode wird
durch Blinken des grünen Lichts angezeigt.
Der Code besteht aus Blinken, gefolgt von einer
kurzen Pause. Zwischen den Codes wird eine längere
Pause eingehalten. Um die Codes lesen zu können,
muss der Hauptschalter angeschlossen bleiben.
Eine Liste der Fehlercodes finden Sie unten.
Anzahl der
Fehlerbeschreibung
Blinksignale
1
Netzfrequenz zu hoch
2
Netzfrequenz zu niedrig
3
Netzspannung ist gestört
4
Netzspannung zu hoch
5
Interner Referenzfehler
6
Strom zu hoch oder zu niedrig während des Soft-
Starts
7
Kein Drehzahlsignal während des Soft-Starts
8
Drehzahlsensor während des Soft-Starts offen
9
Signal des Drehzahlsensors während des Soft-
Starts ungültig
10
Motorüberlastung während des Betriebs
11
Motorüberlastung bei Kühlfreilauf
12
Motorüberlastung bei Temperatursensorfehler
13
Kein Drehzahlsignal während des Betriebs
14
Drehzahlsensor während des Betriebs offen
15
Geschwindigkeitssensorsignal während des
Betriebs ungültig
Verbessern eines möglichen Versatzes des
Schnitts
Der Schnitt wird von vielen Faktoren beeinflusst, z. B. von
der Größe des Rohres, dem Material, der Wandstärke, der
Qualität der Rohroberfläche, der Rundheit, den
Schweißnähten, dem Zustand der Klinge, der
Vorschubgeschwindigkeit und der Erfahrung des
Bedieners.
Aus diesem Grund kann sich die Säge nach links oder
rechts bewegen und einen nicht perfekten Schnitt
verursachen (siehe ABBILDUNG K).
ABBILDUNG K
Beginn des Schnittes /
Markierung
des Schnittendes /
Laserlinie
Säge hat sich von rechts nach links bewegt
Beginn des Schnittes /
Markierung
des Schnittendes /
Laserlinie
Säge hat sich von links nach rechts bewegt
14
