X62w

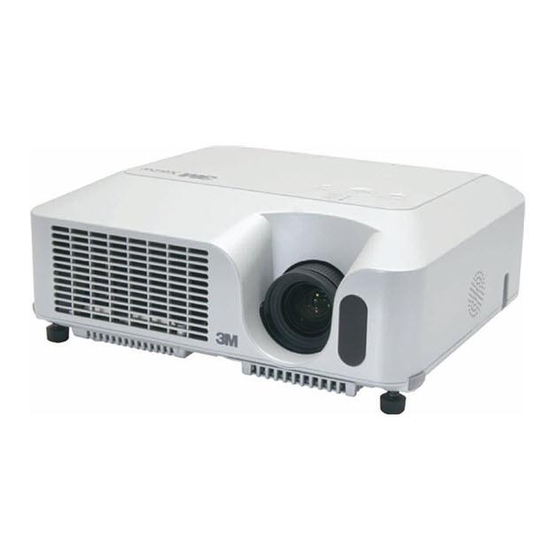

Multimedia-Projektor
Netzwerk-Funktionen
Diese Bedienungsanleitung ist nur zur Erklärung der Netzwerk-Funktionen gedacht.
WARNUNG
"Sicherheitsanleitung des Geräts" und dieses Handbuch sorgfältig,
um zu gewährleisten, dass Sie die Funktion des Gerätes verstanden haben.
Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
HINWEIS
• Die Informationen in dieser Anleitung können ohne vorherige
Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige in dieser Anleitung
enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder das Kopieren dieses Dokuments oder
Auszügen davon ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
ANERKENNUNG VON WARENZEICHEN
• Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.
Alle anderen Warenzeichen befi nden sich im Besitz ihrer jeweiligen Eigentümer.
