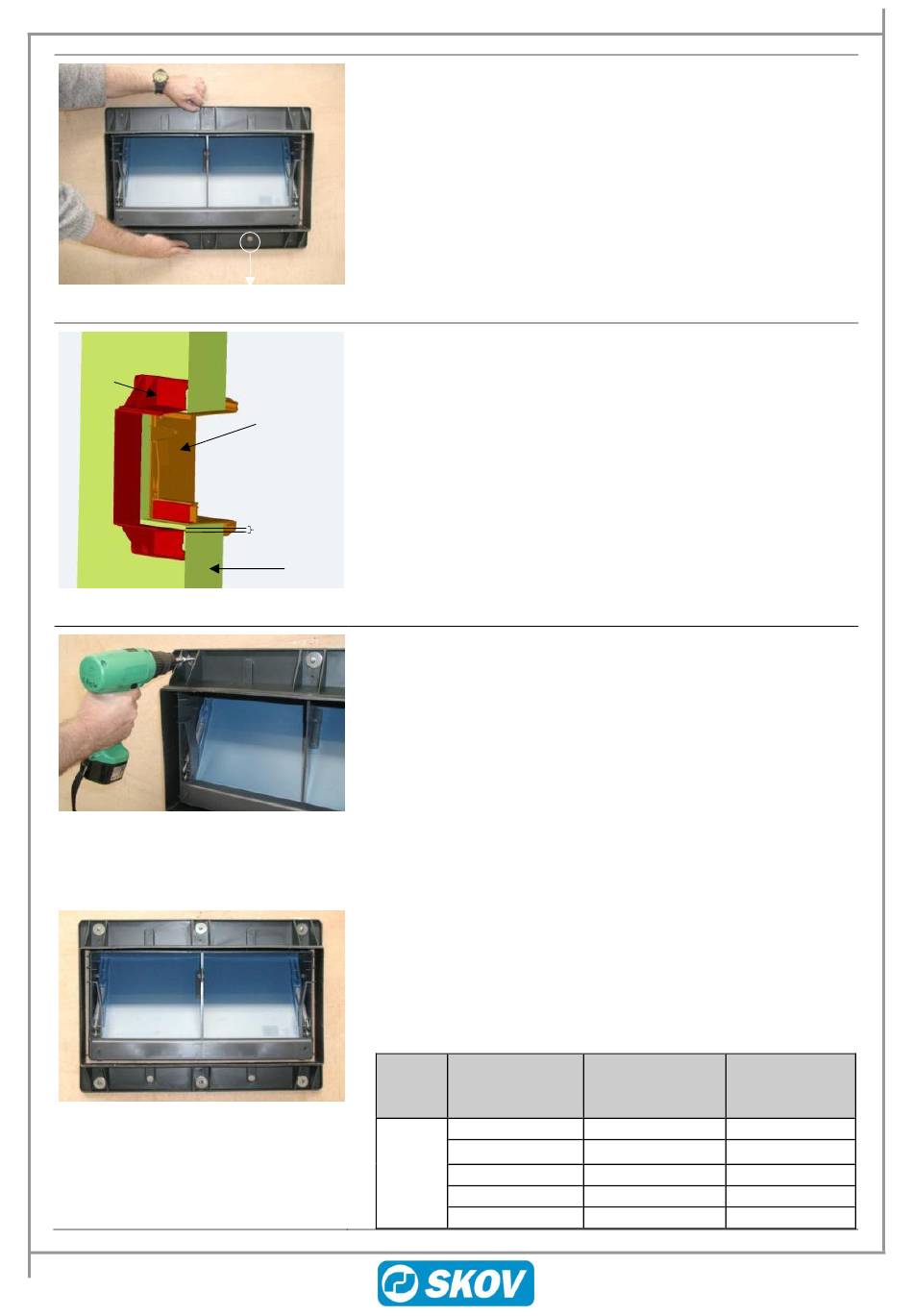

Skov DA 1200 Montageanleitung Seite 7

Montageanleitung
Abb. 8
Flansch
Abb. 9
Abb. 10
Abb. 11
Den Flansch um das Wandventil montieren. Der Rand mit den
ausgeschlagenen Teilen muss nach unten gerichtet sein, damit das
Wasser ablaufen kann.
NB: Es ist wichtig, dass die untere Fläche der Maueröffnung
höher als die untere Fläche des Flanschventils liegt (min. 10mm).
Auf diese Weise kann kein Wasser in die Mauer eindringen. (siehe
Abb. 9).
Ein Tip: Zur genauen Ausrichtung aller Flansche, montieren Sie
an jedem Ende des Gebäudes einen Flansch und spannen danach
eine Schnur zwischen diesen beiden Flanschen.
Wandventil
min. 10 mm
Wand
Den Flansch mit Schrauben und Scheiben in den vorgebohrten
Löchern verschrauben.
Betonwand:
In Verbindung mit Montage an einer Betonwand müssen 6 mm
Mauerdübel, 4x40 Spanplattenschraube und Ø4 Planscheibe
verwendet werden.
1) Ein Loch mit Ø6 mm bohren.
2) Einen Mauerdübel in das Loch stecken.
3) Den Mauerdübel vollständig einschlagen.
4) Den Flansch mit 4x40 Spanplattenschraube und Ø4
Planscheibe festschrauben.
Sandwichplatten-Wand:
In Verbindung mit Montage an einer Sandwichtäfelung muss
Blechschraube 5x16 Flansch TX25 verwendet werden.
1) Nach Tabelle untenein Loch bohren.
2) Den Flansch mit Blechschraube 5x16 Flansch
festschrauben.
Durch-
messer der
Schraube
[mm]
5
DA 1200 Lichtfalle
Blechdicke in der Größe der Löcher in
Sandwichtäfelung
der Sandwichtäfelung
[mm]
0,63 - 0,75
0,75 - 0,88
0,88 - 1,00
1,00 - 1,25
1,25 - 1,50
Dichtigkeit
Drehmoment
[Nm]
[mm]
Ø 3,8 2,5
Ø 4,1 3,0
Ø 4,2 3,5
Ø 4,3 3,5
Ø 4,4 4,0
7
