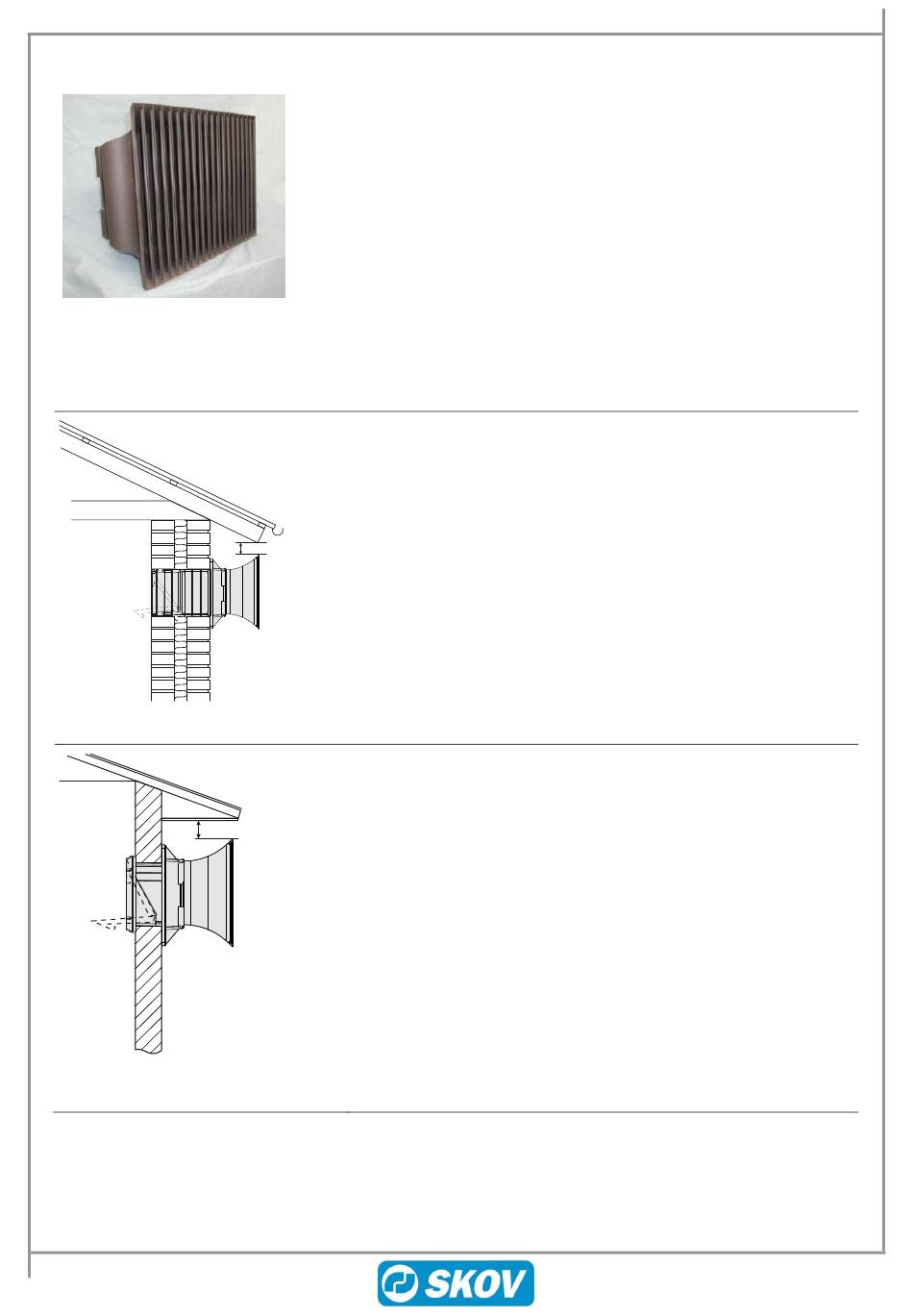

1 Produktbeschreibung

Abb. 1
2 Montageanleitung
Die Montageanleitung beschreibt die Montage der Lichtfalle und des Flansches.
Abb. 2
Flanschventil
Min. 50 mm
Abb. 3
Die Lichtfalle wird in Verbindung mit Frishluftventile verwendet, die
Lichtfalle hindert Tageslicht durch die Ventile zu dringen. Die Lichtfalle
besteht aus einem Flansch und aus der Lichtfalle.
Wenn die Lichtfalle an einem Wandventil montiert wird, muss der
Abstand zur Dachtraufe des Gebäudes mindestens 100 mm
betragen.
Min. 100 mm
Wandventil
Wenn die Lichtfalle an einem Flanschventil montiert wird, muss
die Mauerstärke mindestens 50 mm betragen.
Min. 100 mm
DA 1200 Lichtfalle
