Robus GRANADA RGA1040-01 Anleitung

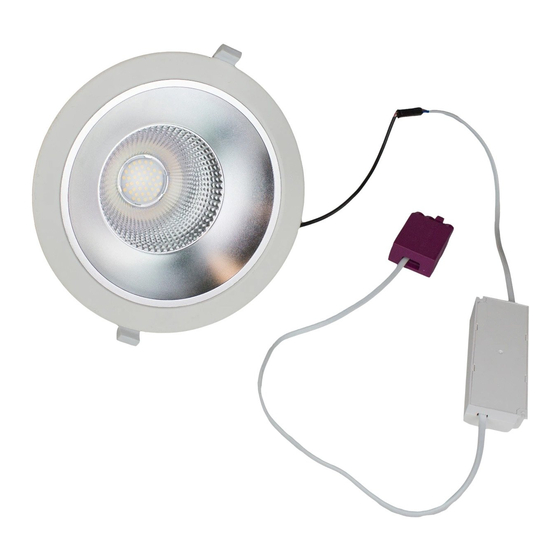

GRANADA 10W/15W LED DOWNLIGHT, UGR<22,
4000K, WHITE
RGA1040-01, RGA1540-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION
AND RETAIN FOR FUTURE REFERENCES.
! Electrical products can cause death or injury, or damage to property.
If in any doubt about the installation or use of this product, consult a
competent electrician
Note:
Product technical information and specification may change over time
without prior notification. For the latest technical information please
visit our web site www.robus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Class II, IP20
Driver is non-dimmable
Suitable for mounting on a normally flammable surface.
Installation
1. Ensure mains supply is switched off before commencing work.
2. Before cutting, ensure that the hole does not impinge on joists,
pipe work, cables or other building services.
3. This luminaire requires a round hole to be cut into
the ceiling for correct installation.
4. Connect AC power supply cable to the terminals of Swift
connector. Brown/ Live to LS and Neutral/ Blue to N.
5. The connector is supplied with 4 terminals. The 4th LP
terminal can be used as common or as permanent live
6. Hold retention spring vertically against body of the fitting, push
fitting through the cut-out until the springs come down on the
upper side of the plasterboard. Ensure that the fitting is secure
and the bezel is tight against the ceiling.
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic
Equipment separately from household waste (WEEE marked with crossed out
wheelie bin symbol).
2. Please consider your role in contributing to re-use and recycling by returning
this product at end of life to a collection centre for waste electrical equipment or
a Civic Amenity site, or to a retail outlet from which you are purchasing a
replacement.
3. This equipment may contain substances that are hazardous to health and the
environment if disposed of carelessly. It is important that it is separated from
normal household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment
must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 081220
GRANADA 10W/15W LED DOWNLIGHT, UGR<22,
4000K, WIT
EN
RGA1040-01, RGA1540-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN
HOU ZE BIJ VOOR LATER.
! Elektrische producten kunnen de dood of letsel veroorzaken of
eigendommen beschadigen. Als u twijfelt over de installatie of het
gebruik van dit product, raadpleeg dan een erkende elektricien
Opmerkingen:
Technische gegevens en specificaties van dit product kunnen zonder
voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.robus.com of
robusdirect.com
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Klasse II, IP20
Driver is non-dimmable
Geschikt voor montage op normal ontvlambare oppervlake
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Ga voordat u begint met boren na dat de boorgaten geen balken,
leidingen, kabels of andere voorzieningen van het gebouw kunnen
beschadigen
3. Voor dit armatuur moet er een rond gat met een diameter van
in het plafond worden geboord voor een juiste installatie.
4. Sluit de AC-voedingskabel aan op de aansluitklemmen van de Swift-
koppeling. Bruin/ Stroom op LS en Neutral/ Blauw op N.
5. De koppeling is voorzien van 4 aansluitklemmen. De 4e LP-
aansluitklem kan worden gebruikt als gewone of permanent gevoede
aansluitklem
6. Houd de borgring verticaal tegen de behuizing van het armatuur, duw het
armatuur door de uitsparing tot de veren naar beneden komen tegen de
bovenkant van de gipsplaat. Zorg dat het armatuur goed vast zit en de
afgeschuinde ring goed aansluit op het plafond.
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische
en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval (AEEA,
pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product
aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor elektronisch
afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het
milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat het
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in
het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit
apparaat niet samen met het gewone huishoudelijk afval mag worden weggegooid,
maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving
voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een erkende elektricien
GRANADA 10/15W LED DOWNLIGHT, UGR <22,
WEISS, 4000K
NL
RGA1040-01, RGA1540-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION
BEGINNEN, UND BEWAHREN SIE SIE FÜR DIE SPÄTERE
VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder
Sachschaden verursachen. Bei Zweifeln hinsichtlich der Installation
oder des Gebrauchs konsultieren Sie einen qualifizierten Elektriker.
Hinweis:
Technische Produktinformationen und Angaben können sich im Lauf
der Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.robus.com oder robusdirect.com für aktuelle technische
Informationen.
-20°C < UT < +40°C, 220-240V ~ 50/60Hz, Klasse II, IP20
Treiber ist nicht dimmbar
Kann auf normal entflammbaren Oberflächen montiert werden.
Installation
1. Vergewissern Sie sich, dass das Versorgungsnetz ausgeschaltet ist,
bevor Sie mit der Installation beginnen.
2. Vergewissern Sie sich vor dem Schneiden, dass dabei keine Rohre,
Leitungen oder andere Haustechnik beschädigt werden.
3. Für den korrekten Einbau dieser Leuchte muss eine runde Öffnung mit
einem Durchmesser von in die Decke geschnitten werden.
4. Verbinden Sie das Stromkabel mit den Anschlussklemmen des
Schnellverbinders. Spannungsführend/Braun an LS, neutral/Blau an N
5. Der Verbinder ist mit 4 Anschlussklemmen ausgestattet. Die 4.
LP-Anschlussklemme kann als gemeinsame oder als dauerhaft
spannungsführende verwendet werden.
6. Halten Sie die Rückhaltefeder senkrecht gegen den Lampenkörper und
schieben Sie die Lampe durch die ausgeschnittene Öffnung, bis die
Federn von oben gegen die Gipskartonplatte stoßen. Achten Sie darauf,
dass die Fassung fest sitzt und dass die Einfassung bündig an der Decke
abschließt.
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten
getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol einer
durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie
dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie
einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind,
falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen Hausmüll
getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses
Gerät nicht mit dem normalen Hausmüll, sondern gemäß der Entsorgungsvorschriften
für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
GRANADA 10W/15W LED DOWNLIGHT, UGR<22,
4000K, BELA
DE
RGA1040-01, RGA1540-01
PRED MONTAŽO SKRBNO PREBERITE NAVODILA ZA UPORABO IN JIH
SHRANITE NA VARNO MESTO, SAJ JIH BOSTE POZNEJEMORDA ŠE
POTREBOVALI.
! Električne naprave lahko povzročijo telesne poškodbe, smrt in materialno
škodo. Če dvomite o montaži, priklopu in uporabi tega proizvoda, se
posvetujte s strokovnjakom za elektrotehniko.
Opomba:
Pridržujemo si pravico do sprememb proizvoda in tehničnih specifikacij brez
predhodnega obvestila. Za najnovejše tehnične informacije obiščite našo
spletno stran www.robus.com ali robusdirect.com.
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Razred II, IP20
Gonilnik ni zatemnilljiv
Primerno za montažo na vnetljive površine.
Inštalacija
1. Pred začetkom namestitve mora biti napajanje izklopljeno.
2. Pred izrezovanjem odprtine se prepričajte, da na tistem mestu ne
potekajo nobeni nosilni elementi stavbe, cevi, kabli ali druge napeljave.
3. Svetilka potrebuje okroglo odprtino v stropu za pravilno namestitev.
4. Povežite žice napajalnega kabla na vhode Swift priključne sponke.
Rjava/Faza na LS in Ničla/Modra na N.
5. Priključna sponka ima 4 vhode. Četrti vhod (LP) lahko uporabite za
vezavo dodatne faze ali ničle.
6. Držite pritrdilne vzmeti navpično ob ohišju svetilke. Potisnite svetilko
skozi odprtino, tako da se vzmeti spustijo na zgornjo stran stropne
plošče. Prepričajte se, da je svetilka varno pritrjena in da je okvir svetilke
tesno stisnjen ob strop.
Informacije za uporabnika:
1. Upoštevajte predpise o odstranjevanju odpadne električne in elektronske
opreme – proizvoda ni dovoljeno odstraniti med gospodinjske odpadke (OEEO
s simbolom: prekrižanim zabojnikom za odpadke na kolesih).
2. Prispevajte k varovanju okolja in omogočite reciklažo proizvoda – po koncu
njegove življenjske dobe ga predajte pristojnemu zbirnemu centru za odpadke
ali vrnite trgovcu, pri katerem ste ga kupili.
3. Ta oprema lahko vsebuje snovi, ki so v primeru malomarnega ravnanja
nevarne za zdravje in okolje. Pomembno je, da proizvod ločite od drugih
gospodinjskih odpadkov in ga predate v reciklažo (OEEO).
4. Simbol »prekrižani zabojnik za odpadke na kolesih« na proizvodu pomeni, da
tega proizvoda ni dovoljeno odstraniti med običajne gospodinjske odpadke,
temveč skladno s predpisi o OEEO.
Priklop sme izvesti le strokovnjak za elektrotehniko
DE
