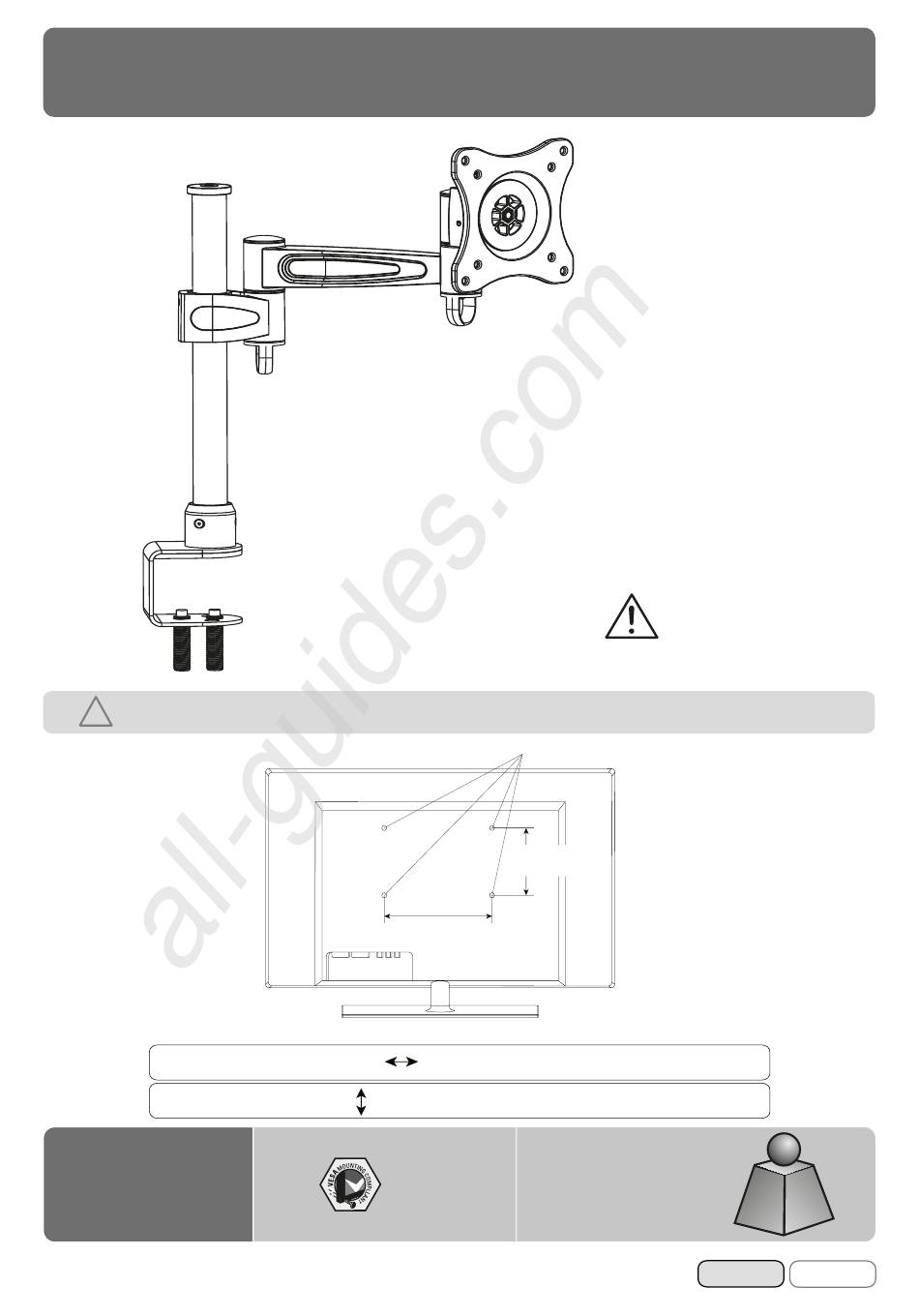

Schwenkbare Tischhalterung
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA -Befestigungslöchern
!
an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wageerecht
Vertikal / Senkrecht
TS2211
All manuals and user guides at all-guides.com
VESA Befestigungslöcher
Horizontal / Waagerecht
75x75
100x100
1
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm, 100mm
75mm, 100mm
15kg
(33lbs)
MAX
v.17.01
Deutsch
English
Werbung
Verwandte Anleitungen für RICOO TS2211
Inhaltszusammenfassung für RICOO TS2211
- Seite 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA -Befestigungslöchern an Ihrem Bildschirm! VESA Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Wageerecht Vertikal / Senkrecht 75mm, 100mm 15kg TS2211 75x75 (33lbs) 100x100 Deutsch English...
- Seite 2 All manuals and user guides at all-guides.com ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
All manuals and user guides at all-guides.com Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. B (x1) 5mm Inbusschlüssel (x1) 6mm Inbusschlüssel (x1) A (x1) Paket M... - Seite 4 All manuals and user guides at all-guides.com Glasplatte Dieses Produkt darf nicht an Tischen mit Tischplatten aus Glas oder sonstigen Glasplatten / Glasoberflächen installiert werden! Schritt 1 festziehen Schritt 2 Lösen Sie die Schraube um Halterung in eine gewünschte Position einzustellen und ziehen Sie die Schraube fest an. Deutsch English...
- Seite 5 All manuals and user guides at all-guides.com Schritt 3 Oberseite des TVs M-A/M-B - Montieren Sie die Frontplatte am Monitor. - Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Schritt 4 Heben Sie den Monitor inkl.
- Seite 6 All manuals and user guides at all-guides.com Schritt 5 (optional) Sie können die Halterung wie abgebildet mit einem Vorhängeschloss gegen Diebstahle sichern. (Vorhängeschloss ist im Lieferumfang nicht enthalten) Schritt 6 Führen Sie die Kabel durch die Führungsbügel. Deutsch English...
- Seite 7 All manuals and user guides at all-guides.com Fertig Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Seite 8 Please check BEFORE installation distance between VESA mounting holes on your display! VESA Mounting holes Vertical / Perpendicularly Horizontally Display back This wall mount supports the following distance between holes: 75mm, 100mm Horizontally 75mm, 100mm Vertical / Perpendicularly 15kg TS2211 75x75 (33lbs) 100x100 English Deutsch...
- Seite 9 All manuals and user guides at all-guides.com NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
- Seite 10 All manuals and user guides at all-guides.com Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. B (x1) 5mm Allen key (x1) 6mm Allen key (x1) A (x1)
- Seite 11 All manuals and user guides at all-guides.com Glass plate This product should not be installed at tables with table tops made of glass or other glass plates / glass surfaces! Step 1 tighten Step 2 Loosen the screw to adjust adapter bracket assembly to a desired position then tighten it.
- Seite 12 All manuals and user guides at all-guides.com Step 3 Top of the TV M-A/M-B Screw the VESA plate onto the display. Tighten all screws but do not over tighten. Step 4 - Slowly fit the VESA plate into plate rail. - Tighten both set screw to secure it.
- Seite 13 All manuals and user guides at all-guides.com Step 5 (optional) Use the padlock to prevent TV from being stolen. (Padlock is not included) Step 6 Use the cable clips for routing cables. English Deutsch...
- Seite 14 All manuals and user guides at all-guides.com Done Adjust to desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. English Deutsch...
