Den Lochabstand vor der Montage nachmessen
Den Lochabstand vor der Montage nachmessen
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern
!
an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
TS5511

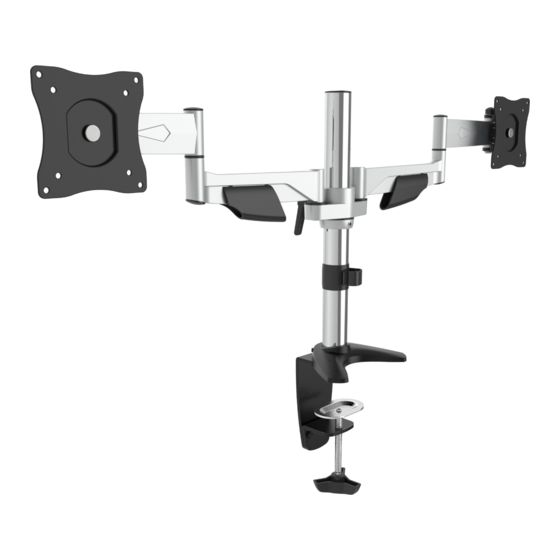

Monitor Tischhalterung
Horizontal / Waagerecht
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm , 100mm
75mm , 100mm
75x75
100x100
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
10kg x2
(22lbs)x2
MAX
Deutsch
English
v.16.8
Werbung
Verwandte Anleitungen für RICOO TS5511
Inhaltszusammenfassung für RICOO TS5511
- Seite 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht 75mm , 100mm Vertikal / Senkrecht 75mm , 100mm 10kg x2 TS5511 75x75 (22lbs)x2 100x100 Deutsch English...
- Seite 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. A (x1) B (x1) 3mm (x1) 4mm (x1) C (x1) F (x1) G (x1) H (x1) - Seite 4 Schritt 1 Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen aufkleben* Schritt 2 2a. Montage an die Tischkante Beachten : min. Tischdicke = 10mm max.
- Seite 5 2b. Montage im Tischloch ø:10mm~70mm Deutsch English...
- Seite 6 Schritt 3 Deutsch English...
- Seite 7 Schritt 4 Deutsch English...
- Seite 8 Schritt 5 Fertig 180° 180° 180° 360° +20° Deutsch English...
- Seite 14 Step 3 English Deutsch...
- Seite 15 Step 4 English Deutsch...
- Seite 16 Step 5 Done 180° 180° 180° 360° +20° English Deutsch...
