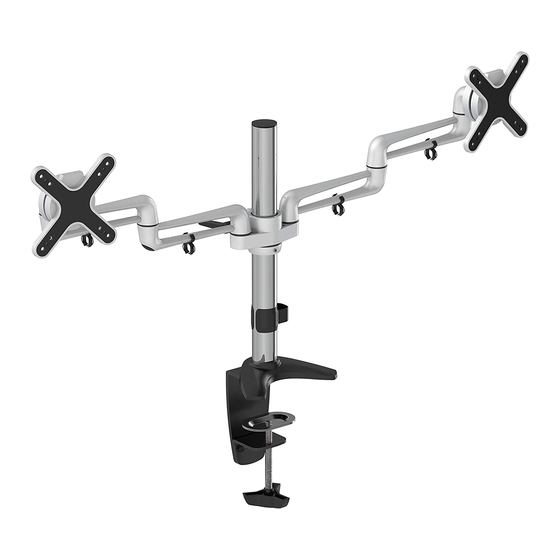

TV / Monitor Tischhalterung
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern
!
an Ihrem Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
TS2311
All manuals and user guides at all-guides.com
VESA-Befestigungslöcher
Horizontal / Waagerecht
75x75
100x100
MONTAGEANLEITUNG
Vertikal /
Senkrecht
Bildschirm Rückseite
75mm , 100mm
75mm , 100mm
8kgx2
(18lbsx2)
MAX
v.16.10
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
Deutsch
English
Werbung
Verwandte Anleitungen für RICOO TS2311
Inhaltszusammenfassung für RICOO TS2311
- Seite 1 Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA-Befestigungslöchern an Ihrem Bildschirm! VESA-Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht 75mm , 100mm Vertikal / Senkrecht 75mm , 100mm 8kgx2 TS2311 75x75 (18lbsx2) 100x100 Deutsch English...
- Seite 2 All manuals and user guides at all-guides.com ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
-
Seite 3: Lieferumfang
All manuals and user guides at all-guides.com Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Frontplatte (x2) Tischklemme (x1) Befestigungsstab (x1) screw (x4) - Seite 4 All manuals and user guides at all-guides.com 1. Zusammenbau der Tischklemme und des Befestigungsstabes Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen Höhe einstellen lösen Fixierring festziehen...
- Seite 5 All manuals and user guides at all-guides.com 2. Montage an den Schreibtisch 2b. Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Montageschraube Grundplatte Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt). Beachten: min. Lochdurchmesser = 10mm max.
- Seite 6 All manuals and user guides at all-guides.com 3. Montage des Grundgerüstes Grundgerüst auf den Befestigungsstab aufstecken und nach unten schieben bis das Grundgerüst den Fixierring erreicht. Fixierring festziehen Beachten: Bei Platzmangel kann der Fixiergriff ausgezogen werden. Fixiergriff Deutsch English...
- Seite 7 All manuals and user guides at all-guides.com 4. Anbringung der Frontplatte an den Bildschirm Oberseite des TVs · Wählen Sie die zu Ihrem Monitor passenden Schrauben. · Montieren Sie die Frontplatte am Monitor. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach.
- Seite 8 All manuals and user guides at all-guides.com 5. Aufhängung des Monitors an die Wandhalterung / das Grundgerüst Heben Sie die Monitore inkl. montierter Frontplatte an und hängen diese in das Grundgerüst der Halterung ein. Fixieren Sie beide Frontplatten mit jeweils zwei Schrauben “E”. Deutsch English...
- Seite 9 All manuals and user guides at all-guides.com 6. Kabelführung Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beinträchtigt wird. Deutsch English...
- Seite 10 All manuals and user guides at all-guides.com 7. Einstellungen / Ausrichtung Je nach Gewicht des Displays kann es notwendig sein Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Deutsch English...
- Seite 11 All manuals and user guides at all-guides.com 8. Schwenkbereich der Halterung Schreibtischkante Schwenkung der Gelenkarme der Halterung außerhalb des angegebenen Schwenkbereichs kann zum Abrutschen der Halterung von der Tischkante sowie schweren Verletzungen führen! Fertig Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
