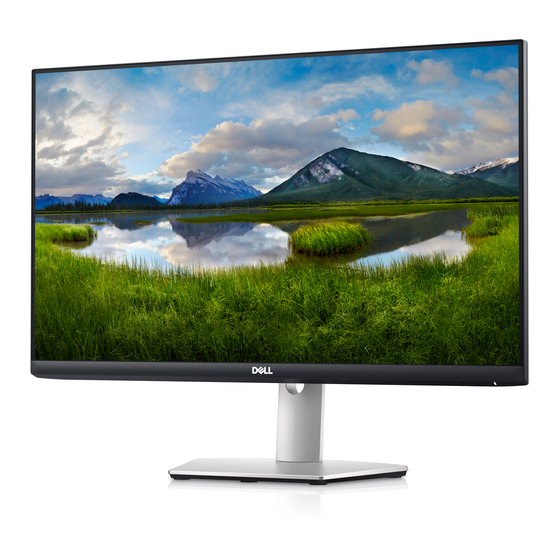

- Seite 1 S2421HS/S2721HS/S2421HSX/ S2721HSX-Monitor von Dell Bedienungsanleitung Modell: S2421HS/S2721HS/S2421HSX/S2721HSX Regulatorisches Modell: S2421Ht/S2721Ht...
- Seite 2 WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2020 – 07...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ......5 Über Ihren Monitor ......6 Lieferumfang. - Seite 4 FCC-Hinweise (nur USA) und andere regulatorische Informationen Dell kontaktieren......61 Außenabmessungen ......62...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise ACHTUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird. • Achten Sie bei Verwendung des Netzteils immer darauf, dass die örtliche Stromversorgung mit den Angaben übereinstimmt. • Bewahren Sie den Monitor bei Raumtemperatur auf. Übermäßige Kälte oder Hitze kann sich negativ auf die Flüssigkristalle des Displays auswirken. • Setzen Sie den Monitor keinen starken Vibrationen oder festen Stößen aus. Platzieren Sie den Monitor beispielsweise nicht in einem Kofferraum. • Trennen Sie den Monitor, wenn er voraussichtlich längere Zeit nicht benutzt wird. • Vermeiden Sie Stromschläge, indem Sie nicht versuchen, Abdeckungen zu entfernen oder das Innere des Monitors zu berühren. -
Seite 6: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten. Einige Funktionen und Merkmale sind in bestimmten Ländern möglicherweise nicht verfügbar. Display S2421HS/S2721HS S2421HSX/S2721HSX Ständer S2421HS/S2721HS S2421HSX/S2721HSX Basis Netzkabel (variiert je nach Land) Über Ihren Monitor... - Seite 7 HDMI-Kabel • Kurzanleitung • Informationen zu Sicherheit, Umwelt und Richtlinien Über Ihren Monitor...
-
Seite 8: Produktmerkmale
Produktmerkmale Der Dell S2421HS/S2721HS/S2421HSX/S2721HSX hat eine Aktivmatrix, einen Dünnschichttransistor (TFT), eine Flüssigkristallanzeige (LCD) und eine LED- Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • S2421HS/S2421HSX: 68,45 cm großer sichtbarer Bereich (diagonal gemessen), Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen. • S2721HS/S2721HSX: 68,6 cm großer sichtbarer Bereich (diagonal gemessen), Auflösung von 1920 x 1080 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen. • Neig-, schwenk-, dreh- und vertikal höhenverstellbar. • Abnehmbarer Sockel und Video-Electronics-Standards-Association- (VESA™) Montagelöcher (100 mm) für flexible Montagelösungen. • Extrem schmale Blende minimiert den Blendenabstand bei der Nutzung mehrerer Monitore, was eine einfachere Einrichtung mit einem eleganten Betrachtungserlebnis ermöglicht. • Umfassende digitale Konnektivität mit HDMI & DP macht Ihren Monitor zukunftssicher. • Plug-and-Play-Fähigkeit, falls durch Ihren Computer unterstützt. • Anpassungen über das Bildschirmmenü zur einfachen Einrichtung und Bildschirmoptimierung. • Unterstützt AMD FreeSync™-Technologie. AMD Freesync™-zertifizierter Bereich von 48 bis 75 Hz. • Sperrung von Ein-/Austaste und OSD-Tasten. • Steckplatz für Sicherheitsschloss. • 0,3 W Bereitschaftsstromverbrauch im Bereitschaftsmodus. -
Seite 9: Teile Und Bedienelemente Identifizieren
Teile und Bedienelemente identifizieren Ansicht von vorne S2421HS/S2721HS S2421HSX/S2721HSX Markierung Beschreibung Verwendung Funktionstasten weitere Einzelheiten finden Sie unter Monitor bedienen Ein-/Austaste (mit Zum Ein- oder Ausschalten des Monitors. LED-Anzeige) Über Ihren Monitor... -
Seite 10: Ansicht Von Hinten
Ansicht von hinten S2421HS/S2721HS S2421HSX/S2721HSX Markierung Beschreibung Verwendung VESA-Montagelöcher Montieren Sie den Monitor mit einem VESA- (100 x 100 mm – von der kompatiblen Wandmontageset an der Wand Rückseite angebrachte (100 x 100 mm). VESA-Abdeckung) Typenschild Listet regulatorische Genehmigungen auf. Ständerfreigabetaste Löst den Ständer vom Monitor. Etikett mit Strichcode, Beachten Sie dieses Etikett, falls Sie sich Seriennummer und an den technischen Support von Dell Service-Tag wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können. Kabelverwaltungsschlitz Zum Organisieren von Kabeln, indem Sie durch den Schlitz gesteckt werden. Über Ihren Monitor... -
Seite 11: Ansicht Von Unten
Ansicht von unten 3 4 5 S2421HS/S2721HS 3 4 5 S2421HSX/S2721HSX Markierung Beschreibung Verwendung Steckplatz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (separat erhältlich). Stromanschluss Zum Anschließen des Stromkabels (im Lieferumfang Ihres Monitors enthalten). DisplayPort Zur Verbindung Ihres Computers mit dem DisplayPort-Kabel. (optional) HDMI-Anschluss Zum Anschließen Ihres Computers über das HDMI-Kabel (im Lieferumfang Ihres Monitors enthalten). Audio-Line-Out- Zum Anschließen von Lautsprecher Anschluss zur Audiowiedergabe über HDMI- oder DisplayPort-Audiokanäle. Es wird nur Dualkanalaudio unterstützt. HINWEIS: Der Audio-Line-Out-Anschluss unterstützt keine Kopfhörer. Über Ihren Monitor... -
Seite 12: Technische Daten Des Monitors
Technische Daten des Monitors Modellnr. S2421HS/S2421HSX S2721HS/S2721HSX Bildschirmtyp Aktivmatrix – TFT-LCD Paneltyp In-Plane-Switching-Technologie Seitenverhältnis 16:9 Sichtbare Bildabmessungen Diagonal 60,45 cm 68,6 cm Aktiver Bereich Horizontal 527,04 mm 597,89 mm Vertikal 296,46 mm 336,31 mm Bereich 156246,28 mm 201073,02 mm Pixelabstand 0,2745 mm x 0,2745 mm 0,3114 mm x 0,3114 mm Pixel pro Zoll (PPI) 92,56 81,59 Betrachtungswinkel Horizontal 178° (typisch) Vertikal 178° (typisch) Helligkeit 250 cd/m² (typisch) 300 cd/m² (typisch) - Seite 13 Neigen -5° bis 21° Schwenken -30° bis 30° Drehen -90° bis 90° Kabelverwaltung Dell-Display-Manager- Easy Arrange (DDM) Kompatibilität und andere Tastenfunktionen Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich) * Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode. Auflösungsspezifikationen Modellnr. S2421HS/S2421HSX/S2721HS/S2721HSX DisplayPort HDMI Horizontaler Abtastbereich 83 bis 83 kHz 30 bis 83 kHz Vertikaler Abtastbereich 48 bis 75 Hz Maximale voreingestellte 1920 x 1080 bei 60 Hz Auflösung Videoanzeigefähigkeit (HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p und DP Alternate Mode) Über Ihren Monitor...
-
Seite 14: Voreingestellte Anzeigemodi
108,0 VESA, 1280 x 1024 64,0 60,0 108,0 VESA, 1280 x 1024 80,0 75,0 135,0 VESA, 1600 x 900 60,0 60,0 108,0 CVT, 1920 x 1080 67,5 60,0 148,5 CVT, 1920 x 1080 83,89 75,0 174,5 Elektrische Spezifikationen Modellnr. S2421HS/S2421HSX/S2721HS/S2721HSX Videoeingangssignale • Digitales Videosignal für jede Differentialleitung Je Differentialleitung bei einer Impedanz von 100 Ohm • Unterstützt DP/HDMI-Signaleingang Eingangsspannung/-frequenz/- 100 bis 240 V Wechselspannung / 50 oder strom 60 Hz ± 3 Hz / 1,65 A (maximal) Einschaltstrom 120 V: 30 A (maximal.) 240 V: 60 A (maximal.) Über Ihren Monitor... -
Seite 15: Physikalische Eigenschaften
Physikalische Eigenschaften Modellnr. S2421HS/S2421HSX S2721HS/S2721HSX Anschlusstyp • Ein DisplayPort 1.2 • Ein HDMI-1.4-Anschlüsse • Ein Audio-Line-Out-Anschluss Signalkabeltyp 1,8 m langes HDMI-1.4-Kabel Abmessungen (mit Ständer) Höhe (ausgezogen) 446,8 mm 509,0 mm Höhe (eingezogen) 346,8 mm 399,0 mm Breite 537,8 mm 609,9 mm Tiefe 159,7 mm 174,7 mm Abmessungen (ohne Ständer) Höhe 322,6 mm 363,6 mm Breite 537,8 mm 609,9 mm Tiefe 53,8 mm 54,0 mm Ständerabmessungen Höhe (ausgezogen) 361,5 mm 403,1 mm Höhe (eingezogen) 325,4 mm... -
Seite 16: Umgebungseigenschaften
Umgebungseigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor. • TCO-zertifizierte Anzeigegeräte. • RoHS-konform • BFR/PVC-reduzierter Monitor (externe Kabel ausgenommen) • Arsenfreies Glas, quecksilberfrei nur bei Blende Temperatur Betrieb 0 bis 40°C Nicht im Betrieb -20 bis 60°C Feuchtigkeit Betrieb 10 bis 80% (nicht kondensierend) Nicht im Betrieb 5 bis 90 % (nicht kondensierend) Höhe Betrieb 5.000 m (maximal) Nicht im Betrieb 12.192 m (maximal) Wärmeableitung S2421HS/S2421HSX 78,48 BTU/h (maximal) 61,42 BTU/h (typisch) S2721HS/S2721HSX 105,78 BTU/h (maximal) 68,24 BTU/h (typisch) Über Ihren Monitor... -
Seite 17: Energieverwaltungsmodi
Energieverwaltungsmodi Wenn Sie eine mit VESAs DPM konforme Videokarte oder Software auf Ihrem PC installiert haben, kann der Monitor seine Leistungsaufnahme bei Nichtbenutzung automatisch reduzieren. Dies wird als Energiesparmodus* bezeichnet. Falls der Computer eine Eingabe von Tastatur, Maus oder anderen Eingabegeräten empfängt, wird der Monitor automatisch aufgeweckt. Die folgende Tabelle zeigt Leistungsaufnahme und Signalisierung dieser automatischen Energiesparfunktion. S2421HS/S2421HSX: VESA-Modi Horizontale Vertikale Video Betriebsanzeige Leistungsaufnahme Sync. Sync. Normalbetrieb Aktiv Aktiv Aktiv Weiß 23 W (maximal)** 18 W (typisch) Aktiv Inaktiv Inaktiv Weiß (leuchtend) Weniger als 0,3 W abgeschaltet Abschalten Weniger als 0,3 W Leistungsaufnahme P 11,04 W Gesamtenergieverbrauch 35,04 kWh S2721HS/S2721HSX: VESA-Modi Horizontale Vertikale Video Betriebsanzeige Leistungsaufnahme Sync. - Seite 18 Das OSD ist nur im normalen Betriebsmodus nutzbar. Wenn Sie im aktiv abgeschalteten Modus eine Taste drücken, wird die folgende Meldung angezeigt: S2421HS/S2421HSX Dell 24 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
-
Seite 19: Pinbelegung
Dieses Produkt qualifiziert sich mit den werkseitigen Standardeinstellungen, die über die „Werksrücksetzung“-Funktion im OSD-Menü wiederhergestellt werden können, für ENERGY STAR. Durch Änderung der werkseitigen Standardeinstellungen oder Aktivierung weiterer Funktionen könnte sich der Stromverbrauch erhöhen und den Grenzwert von ENERGY STAR überschreiten. HINWEIS: :Energieverbrauch im eingeschalteten Zustand gemäß Definition in der Energy Star 8.0-Version. TEC: Gesamtenergieverbrauch in kWh gemäß Definition in der Energy Star 8.0-Version. Pinbelegung DisplayPort Pinnummer 20-polige Seite des Pinnummer 20-polige Seite des angeschlossenen angeschlossenen Signalkabels Signalkabels ML3(n) Erde Erde ML0(p) ML3(p) CONFIG1 ML2(n) CONFIG2 Erde AUX-Kanal (p) ML2(p) Erde ML1(n) AUX-Kanal (n) Erde Hot-Plug-Erkennung ML1(p) Rückgabe ML0(n) -
Seite 20: Hdmi-Anschluss
HDMI-Anschluss Pinnummer 19-polige Seite des Pinnummer 19-polige Seite des angeschlossenen angeschlossenen Signalkabels Signalkabels TMDS-Daten 2+ TMDS-Takt-Abschirmung TMDS-Daten-2- TMDS-Takt- Abschirmung TMDS-Daten 2- TMDS-Daten 1+ Reserviert (nicht verbunden am Gerät) TMDS-Daten-1- DDC-Takt (SCL) Abschirmung TMDS-Daten 1- DDC-Daten (SDA) TMDS-Daten 0+ DDC/CEC-Erde TMDS-Daten-0- +5 V Spannungsversorgung Abschirmung TMDS-Daten 0- Hot-Plug-Erkennung TMDS-Takt+ Über Ihren Monitor... -
Seite 21: Plug-And-Play
Plug-and-Play Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor liefert dem Computersystem über Display-Data-Channel- (DDC) Protokolle automatisch seine Extended Display Identification Data (EDID), sodass der Computer sich selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen sind automatisch; Sie können bei Bedarf verschiedene Einstellungen wählen. Weitere Informationen über die Änderung der Monitoreinstellungen finden Sie unter Monitor bedienen. Qualitäts- und Pixelrichtlinie des LCD-Monitors Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: www.dell.com/pixelguidelines. Über Ihren Monitor... -
Seite 22: Ergonomie
Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu Verletzungen führen. ACHTUNG: Längere Bildschirmarbeit kann die Augen überlasten. Beachten Sie für Komfort und Effizienz folgende Richtlinien bei der Einrichtung und Verwendung Ihrer Computer-Workstation: • Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur beim Arbeiten direkt vor Ihnen befinden. Es gibt besondere Ablagen im Handel, die Ihnen bei der richtigen Positionierung Ihrer Tastatur helfen. • Zur Reduzierung der Belastung von Augen und Nacken/Armen/Rücken/Schultern durch langes Sitzen am Monitor empfehlen wir: 1. Stellen Sie den Bildschirm etwa 50 bis 70 cm von Ihren Augen entfernt auf. 2. Blinzeln Sie häufig, um Ihre Augen während der Bildschirmarbeit zu befeuchten. 3. Machen Sie alle zwei Stunden eine 20-minütige Pause. 4. Blicken Sie während der Pausen von Ihrem Monitor weg und fokussieren Sie mindestens 20 Sekunden lang ein 6 m entferntes Objekt. 5. Führen Sie während der Pausen Dehnübungen durch, um Nacken/Arme/ Rücken/Schultern zu entspannen. • Stellen Sie sicher, dass sich der Monitorbildschirm auf Augenhöhe oder geringfügig darunter befindet, wenn Sie vor dem Monitor sitzen. - Seite 23 • Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht längere Zeit sitzend arbeiten müssen. Versuchen Sie, regelmäßig aufzustehen und herumzulaufen. • Halten Sie den Bereich unter Ihrem Tisch frei von Hindernissen und Kabeln bzw. Netzkabeln, die ein komfortables Sitzen verhindern oder eine potenzielle Stolpergefahr darstellen könnten. Monitorbildschirm auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Nutzer positioniert Handgelenke entspannt und nicht angewinkelt Füße ach auf dem Boden Über Ihren Monitor...
-
Seite 24: Display Handhaben Und Transportieren
Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. • Platzieren Sie den Monitor im Originalkarton mit den ursprünglichen Verpackungsmaterialien. • Halten Sie die Unterkante und Seite des Monitors sicher fest, ohne übermäßigen Druck beim Anheben oder Bewegen auf den Monitor auszuüben. • Achten Sie beim Anheben oder Bewegen des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt. Drücken Sie zur Vermeidung von Kratzern bzw. Schäden nicht auf den Anzeigebereich. • Vermeiden Sie beim Transportieren des Monitors plötzliche Stöße oder Vibrationen. Über Ihren Monitor... -
Seite 25: Wartungsanweisungen
• Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose. ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. Befolgen Sie für bewährte Verfahren beim Auspacken, Reinigen oder Handhaben Ihres Monitors die Anweisungen in der nachstehenden Liste: • Feuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit etwas Wasser an. Verwenden Sie nach Möglichkeit ein spezielles Bildschirmreinigungstuch oder eine für antistatische Beschichtungen geeignete Lösung. Verzichten Sie auf Benzin, Verdünner, Ammoniak, scheuernde Reiniger und Druckluft. • Reinigen Sie den Monitor mit einem leicht angefeuchteten, weichen Tuch. -
Seite 26: Monitor Aufstellen
Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. - Seite 27 4. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet. ACHTUNG: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 5. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. Monitor aufstellen...
-
Seite 28: Neigen, Schwenken Und Höhe Verstellen
Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Neigen, schwenken und Höhe verstellen Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen. 5° 30° 30° 100 mm 21° S2421HS/S2421HSX 5° 30° 30° 110 mm 21° S2721HS/S2721HSX HINWEIS: Der Ständer ist bei Lieferung des Monitors ab Werk nicht angebracht. Monitor aufstellen... -
Seite 29: Display Drehen
Schließen Sie nach Drehen des Displays die nachstehenden Schritte zur Konfiguration der Anzeigeeinstellungen an Ihrem Computer ab. HINWEIS: Wenn Sie den Monitor mit einem Computer einer anderen Marke als Dell nutzen, rufen Sie die Webseite des Grafikkartenhersteller oder die Webseite des Computerherstellers auf, um zu erfahren, wie Sie den Inhalt Ihrer Anzeige drehen können. So konfigurieren Sie die Anzeigeeinstellungen: 1. - Seite 30 5. Falls Sie eine Intel -Grafikkarte haben, wählen Sie das Register Intel graphics ® (Intel-Grafikkarte), klicken Sie auf Graphic Properties (Grafikeigenschaften), wählen Sie das Register Rotation (Drehung) und stellen Sie dann die gewünschte Drehung ein. HINWEIS: Falls Sie die Drehungsoption nicht sehen oder diese nicht richtig funktioniert, rufen Sie www.dell.com/support auf und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter. Monitor aufstellen...
-
Seite 31: Monitor Anschließen
Monitor anschließen WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise. So verbinden Sie Ihren Monitor mit dem Computer: 1. Schalten Sie Ihren Computer aus. 2. Verbinden Sie das DisplayPort- oder HDMI-Kabel von Ihrem Monitor mit dem Computer. 3. Schalten Sie Ihren Monitor ein. 4. Wählen Sie die richtige Eingangsquelle über das Bildschirmmenü Ihres Monitors und schalten Sie Ihren Computer ein. HDMI-Kabel anschließen HDMI HDMI DP-Kabel anschließen (optional) Monitor aufstellen... -
Seite 32: Kabel Organisieren
Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor mit Kensington-Schloss sichern (optional) Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss) Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation. Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch. HINWEIS: Das Bild dient ausschließlich der Veranschaulichung. Das Aussehen des Schlosses kann abweichen. -
Seite 33: Monitorständer Entfernen
Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. -
Seite 34: Wandmontage (Optional)
HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset. Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen. 1. Platzieren Sie ein weiches Polster oder ein Sitzkissen nahe einer Tischkante und legen Sie den Monitor mit der Bildschirmseite nach unten darauf. 2. Entfernen Sie den Ständer. 3. Entfernen Sie die vier Schrauben der Rückblende mit einem Kreuzschraubendreher. 4. Verbinden Sie die Montagehalterung aus dem Wandmontageset mit dem Monitor. 5. Befolgen sie die mit dem Wandmontageset gelieferten Anweisungen und montieren Sie den Monitor an der Wand. HINWEIS: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einem Mindestgewicht/einer Mindestbelastbarkeit von 12.8 kg(S2421HS/S2721HS)/17.2 kg(S2721HS/ S2721HSX). Monitor aufstellen... -
Seite 35: Monitor Bedienen
Monitor bedienen Monitor einschalten. Drücken Sie zum Einschalten des Monitors die Taste Bedienelemente an der Frontblende verwenden Passen Sie die Spezifikationen des angezeigten Bildes über die Bedienelemente am unteren Rand des Monitors an. Wenn die Bedientasten genutzt werden, erscheint ein OSD-Menü mit numerischen Werten am Bildschirm. Monitor bedienen... -
Seite 36: Beschreibung
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der -Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Treffen Sie mit dieser Taste eine Auswahl aus einer Liste mit Eingangssignalen. Schnelltaste: Eingangsquelle Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen. Siehe Menüsystem aufrufen. Menü Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs. Verlassen Mit der Ein/Aus schalten Sie den Monitor ein und aus. Die weiße LED zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Ein/Aus (mit Betriebsanzeige) Eine pulsierende weiße LED zeigt den DPMS- Bereitschaftsmodus an. Monitor bedienen... -
Seite 37: Osd-Sperre Verwenden
OSD-Sperre verwenden Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre). 1. Wählen Sie eine der folgenden Optionen. Dell 24/27 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle Transparenz Farbe Timer Menü Tasten Display Sperre Menü Menü zurücks. Ein-/Austaste Menü + Ein/Aus Tasten Individualisieren Deaktiviert Weiteres 2. Die folgende Meldung erscheint. - Seite 38 1. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt. Dell 24/27 Monitor Select Option: 2. Wählen Sie eine der folgenden Optionen. Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion. Menütasten sperren Sperren Sie mit dieser Option die Ein-/Austaste. Dadurch wird verhindert, dass der Nutzer den Monitor mit der die Ein-/Austaste ausschaltet. Ein-/Austaste sperren Sperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten. Menütasten und Ein-/ Austaste sperren Führen Sie mit dieser Option die integrierte Diagnose aus, siehe Integrierte Diagnose. Integrierte Diagnostik So sperren Sie die Tasten. Halten Sie die Taste 4 vier Sekunden gedrückt, bis ein Menü am Bildschirm angezeigt wird. Die folgende Tabelle beschreibt die Optionen zur Freigabe der Bedientasten an...
-
Seite 39: Taste An Der-Frontblende
Optionen Beschreibung Mit dieser Option entsperren Sie die Bildschirmmenüfunktion. Menütasten freigeben Entsperren Sie mit dieser Option die Ein-/Austaste, um den Monitor auszuschalten. Ein-/Austaste freigeben Entsperren Sie mit dieser Option das Bildschirmmenü und die Ein-/Austaste, um den Monitor auszuschalten. Menütasten und Ein-/ Austaste freigeben Führen Sie mit dieser Option die integrierte Diagnose aus, siehe Integrierte Diagnose. Integrierte Diagnostik Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Taste an der Beschreibung -Frontblende Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü. Aufwärts Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück Monitor bedienen... -
Seite 40: Bildschirmmenü Verwenden
HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1. Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die -Taste. Dell 24/27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres 2. Bewegen Sie sich mit den Tasten... - Seite 41 Symbol Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie dieses Menü zur Aktivierung der Contrast Anpassung Helligkeit/Kontrast. (Helligkeit/ Dell 24/27 Monitor Kontrast) Helligkeit/Kontrast Eingabe-Quelle Farbe Display Menü Individualisieren Weiteres Brightness Brightness (Helligkeit) passt die Luminanz der (Helligkeit) Hintergrundbeleuchtung an (Minimum 0; Maximum 100). Drücken Sie zum Erhöhen der Helligkeit die -Taste. Drücken Sie zum Verringern der Helligkeit die -Taste. Contrast Passen Sie zunächst Brightness (Helligkeit) an, passen (Kontrast) Sie Contrast (Kontrast) dann nur an, falls eine weitere Anpassung erforderlich ist. Mit erhöhen Sie den Kontrast, mit verringern Sie den Kontrast (von 0 bis 100).
-
Seite 42: Untermenüs Input Source (Eingangsquelle)
Symbol Menü und Beschreibung Untermenüs Input Source Wählen Sie über das Menü Input Source (Eingangsquelle) (Eingangsquelle) zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen. Dell 24/27 Monitor Helligkeit/Kontrast HDMI Eingabe-Quelle Autom. wählen Farbe Eingabe-Quelle zurücks. Display Menü Individualisieren Weiteres Wählen Sie den DP-Eingang, wenn Sie den analogen Anschluss DP (DisplayPort) verwenden. Drücken Sie zur Auswahl der DP-Eingangsquelle HDMI Wählen Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden. Drücken Sie zur Auswahl derHDMI-Eingangsquelle Auto Select Wählen Sie mit die Option Auto-Wahl, damit der (Auto-Auswahl) Monitor verfügbare Eingangsquellen scannt. - Seite 43 Symbol Menü und Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Dell 24/27 Monitor Helligkeit/Kontrast Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Farbe Farbe zurücks. Display Menü Individualisieren Weiteres Voreing-estellter Lorsque vous sélectionnez les Preset Mode (modes prédéfinis), vous pouvez choisir entre le mode Modus Standard, ComfortView, Film, FPS, RTS, RPG, Warm (Chaud), Cool (Froid), ou Custom Color (Couleur personnalisée) dans la liste.
-
Seite 44: Untermenüs
Symbol Menü und Beschreibung Untermenüs • C omfortView:Verringert die Intensität des vom Bildschirm ausgegebenen blauen Lichts für eine komfortablere Betrachtung. WARNUNG: Zu den möglichen Langzeiteffekten des vom Monitor abgestrahlten blauen Lichts zählen Verletzungen, wie Augenüberlastung, Augenermüdung und Augenschäden. Zudem kann eine längere Nutzung des Monitors bspw. zu Nacken-, Arm-, Rücken- und Schulterschmerzen führen. Weitere Informationen finden Sie unter Ergonomie. -
Seite 45: Untermenüs Input Color Format
Symbol Menü und Beschreibung Untermenüs Input Color Ermöglicht Ihnen die Einstellung des Videoeingangsmodus Format auf: (Eingangsfarbformat) • R GB: Wählen Sie diese Option, wenn Ihr Monitor über das DP- oder HDMI-Kabel mit einem Computer (oder Medienplayer) verbunden ist. • Y PbPr: Wählen Sie diese Option, falls Ihr Medienplayer nur YPbPr-Ausgabe unterstützt. Dell 24/27 Monitor Helligkeit/Kontrast Voreingestellte Modi Eingangsfarbformat Eingabe-Quelle Farbe zurücks. YPbPr Farbe Display Menü Individualisieren Weiteres Farbton Passen Sie den Farbton mit und zwischen „0“... - Seite 46 Symbol Menü und Beschreibung Untermenüs Display Passen Sie über das Menü Display (Anzeige) das Bild an. (Anzeige) Dell 24/27 Monitor Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Eingabe-Quelle Schärfe Farbe Reaktionszeit Normal Display Anzeige zurücks. Menü Individualisieren Weiteres Aspect Ratio Wählen Sie das Bildverhältnis zwischen 16:9 (Breitbild), (Seitenverhältnis) 4:3 und 5:4. Sharpness Lässt das Bild schärfer oder weicher erscheinen. (Schärfe) Passen Sie die Schärfe mit oder zwischen „0“ und „100“ an.
- Seite 47 Symbol Menü und Beschreibung Untermenüs Menu (Menü) Wählen Sie diese Option zur Anpassung der Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw. Dell 24/27 Monitor Helligkeit/Kontrast Sprache Deutsch Eingabe-Quelle Transparenz Farbe Timer 20 s Display Sperre Deaktiviert Menü Menü zurücks. Individualisieren Weiteres Language Stellen Sie die Bildschirmanzeige auf eine von acht (Sprache) Sprachen ein. (Englisch, Spanisch, Französisch, Deutsch, brasilianisches Deutsch, Russisch, vereinfachtes Chinesisch oder Japanisch.) Transparency Wählen Sie diese Option, um die Menütransparenz mit (Transparenz) und einzustellen (min. 0 / max. 100).
- Seite 48 Symbol Menü und Beschreibung Untermenüs Sperren Steuert den Nutzerzugriff auf Anpassungen. Die Tasten werden gesperrt. Dell 24/27 Monitor Helligkeit/Kontrast Sprache Eingabe-Quelle Transparenz Farbe Timer Display Menü Tasten Sperre Menü Ein-/Austaste Menü zurücks. Menü + Ein/Aus Tasten Individualisieren Deaktiviert Weiteres • M enütasten: Menütasten per OSD sperren. • E in-/Austaste: Ein-/Austaste per OSD sperren. • M enütasten + Ein-/Austaste: Menütasten und Ein-/ Austaste per OSD sperren • D eaktivieren: Halten Sie die...
-
Seite 49: Untermenüs Personalize (Personalisieren)
Symbol Menü und Beschreibung Untermenüs Personalize Dell 24/27 Monitor (Personalisieren) Helligkeit/Kontrast Direkttaste 1 Voreingestellte Modi Eingabe-Quelle Direkttaste 2 Eingabe-Quelle Farbe LED der Ein-/Austaste An im An Modus Personalisieren rücksetzen Display Menü Individualisieren Weiteres Shortcut key 1 Stellen Sie die Schnelltaste 1 auf Voreinstellungsmodi, (Schnelltaste 1) Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis ein. - Seite 50 Symbol Menü und Beschreibung Untermenüs Others Wählen Sie diese Option zur Anpassung der OSD- (Sonstiges) Einstellungen, wie DDC/CI, LCD conditioning (LCD- Konditionierung) usw. Dell 24/27 Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/CI Farbe LCD-Konditionierung Firmware 00X000 Display Menü Servicemarkierung ABCDEF Individualisieren Sonstige zurücks. Weiteres Zurücksetzen ENERGY STAR Display Info (Info Zeigt die aktuellen Einstellungen des Monitors an.
- Seite 51 Symbol Menü und Beschreibung Untermenüs Hilft bei der Reduzierung schwacher Fälle von Memory- Conditioning Effekt. Je nach Grad des Memory-Effekts läuft das (LCD- Programm möglicherweise einige Zeit. Sie können diese Konditionierung) Funktion durch Auswahl von On (Ein) aktivieren. Dell 24/27 Monitor Helligkeit/Kontrast Info Anzeigen Eingabe-Quelle DDC/CI Farbe LCD Conditioning Firmware Display Menü Servicemarkierung Individualisieren Sonstige zurücks. Weiteres Zurücksetzen Firmware Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein (Service-Tag) einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann.
-
Seite 52: Warnmeldungen
Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht: S2421HS/S2421HSX S2721HS/S2721HSX Dell 24 Monitor Dell 27 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 60Hz oder ein anderes Ändern Sie Ihr Eingangstiming auf... - Seite 53 Wenn Sie eine andere Taste als die Ein-/Austaste drücken, erscheinen je nach ausgewähltem Eingang die folgenden Nachrichten: S2421HS/S2421HSX S2721HS/S2721HSX Dell 24 Monitor Dell 27 Monitor Kein HDMI1 Signal von Ihrem Gerät. Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken.
-
Seite 54: Maximale Auflösung Einstellen
Anzeigeeinstellungen). 3. Klicken Sie auf die Auswahlliste von Resolution (Auflösung) und wählen Sie 1920 x 1080. 4. Klicken Sie auf Apply (Übernehmen). Falls 1920 x 1080 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben: • Rufen Sie http://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. Falls Sie einen Computer (Notebook oder Desktop) von einer anderen Marke als Dell nutzen: • Rufen Sie die Support-Webseite des Computerherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter. • Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter. Monitor bedienen... -
Seite 55: Fehlerbehebung
3. Schalten Sie den Monitor ein. Das schwebende Dialogfenster sollte am Bildschirm angezeigt werden (auf schwarzem Hintergrund), falls der Monitor kein Videosignal erkennen kann und richtig funktioniert. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm. S2421HS/S2421HSX S2721HS/S2721HSX Dell 24 Monitor Dell 27 Monitor Kein DP-Kable Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/support/S2421HS www.dell.com/support/S2721HS www.dell.com/support/S2421HSX www.dell.com/support/S2721HSX... - Seite 56 5. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein. Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert. Fehlerbehebung...
-
Seite 57: Integrierte Diagnostik
Integrierte Diagnostik Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht. So führen Sie die integrierte Diagnose aus: 1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche). 2. Halten Sie die Taste 4 vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt. 3. Wählen Sie die integrierte Diagnostikoption . Ein grauer Bildschirm erscheint. 4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen. 5. Drücken Sie erneut Taste 1 an der Frontblende. Der Bildschirm wird rot. 6. Untersuchen Sie den Bildschirm auf Abweichungen. 7. Wiederholen Sie die Schritte 5 und 6 und prüfen den Bildschirm bei grüner, blauer, schwarzer, weißer Anzeige. Der Test ist abgeschlossen, sobald der weiße Bildschirm erscheint. Um den Vorgang zu beenden, drücken Sie erneut Taste 1. Falls Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmanomalien feststellen, funktioniert der Monitor richtig. Prüfen Sie Videokarte und Computer. Fehlerbehebung... -
Seite 58: Allgemeine Probleme
Kein Bild oder • Erhöhen Sie Helligkeit und Kontrast über das Betriebs-LED keine Helligkeit Bildschirmmenü. leuchtet • Führen Sie einen Monitorselbsttest durch. • Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte. • Führen Sie die integrierte Diagnose aus. • Stellen Sie sicher, dass im Menü Eingangsquelle die richtige Eingangsquelle ausgewählt ist. Fehlende Pixel LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: www.dell.com/support/ monitors. Dauerhaft LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. leuchtende Pixel weist helle • Dauerhaft inaktive Pixel sind ein natürlicher Punkte auf Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: www.dell.com/support/ monitors. Helligkeitsprobleme Bild zu dunkel • Setzen Sie den Monitor auf die oder zu hell Werkseinstellungen zurück. • Passen Sie Helligkeit und Kontrast über das Bildschirmmenü an. -
Seite 59: Produktspezifische Probleme
Allgemeine Was Sie Mögliche Lösungen Symptome erleben Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist. gelegentlich auf • Setzen Sie den Monitor auf die Werkseinstellungen zurück. • Ermitteln Sie anhand des Monitorselbsttests, ob das intermittierende Problem im Selbsttestmodus auftritt. Fehlende Farbe Bild mit • Führen Sie einen Monitorselbsttest durch. fehlender Farbe • Stellen Sie sicher, dass das Videokabel zwischen Monitor Computer sicher angeschlossen ist. • Prüfen Sie den Anschluss des Videokabels auf verbogene oder abgebrochene Kontakte. Falsche Farbe Bildfarbe ist • Ändern Sie die Einstellungen von Voreingestellte nicht gut Modi im Menü Farbe je nach Anwendung. • Passen Sie den R/G/B-Wert unter Benutzerfarbe im Menü Farbe an. • Ändern Sie Eingangsfarbformat im Menü Farbe in PC RGB oder YPbPr. • Führen Sie die integrierte Diagnose aus. Memory-Effekt Blasse Schatten • Schalten Sie den Monitor über die Funktion durch ein durch am Energieverwaltung aus, wann immer er nicht... -
Seite 60: Mögliche Lösungen
Problem Was Sie Mögliche Lösungen erleben Der Monitor Das • Schalten Sie den Monitor aus, ziehen Sie das kann über die Bildschirmmenü Monitornetzkabel, schließen Sie es wieder an Tasten an der erscheint nicht und schalten Sie den Monitor erneut ein. Frontblende am Bildschirm nicht angepasst werden Kein Kein Bild, die • Prüfen Sie die Signalquelle. Stellen Sie Eingangssignal LED ist weiß sicher, dass sich der Computer nicht im bei Betätigung Energiesparmodus befindet, indem Sie die von Maus bewegen oder eine Taste an der Tastatur Bedienelementen drücken. • Prüfen Sie, ob das Signalkabel richtig angeschlossen ist. Schließen Sie das Signalkabel bei Bedarf erneut an. • Setzen Sie Computer oder Videoplayer zurück. Das Bild füllt Das Bild kann • Aufgrund unterschiedlicher Videoformate nicht den die Höhe oder (Seitenverhältnisse) von DVDs zeigt der Monitor gesamten Breite des... -
Seite 61: Anhang
FCC-Hinweise (nur USA) und andere regulatorische Informationen FCC-Hinweise und andere regulatorische Informationen finden Sie auf der Website zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Dell kontaktieren Kunden in den Vereinigte Staaten rufen die Nummer 800-WWW-DELL (800- 999-3355) an HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktdaten auf Ihrer Rechnung, Ihrem Lieferschein oder im Dell- Produktkatalog. -
Seite 62: Außenabmessungen
Außenabmessungen Unit : mm(inch) S2421HS/HSX Outline Dimension Dimension : Nominal Drawing : Not to scale Swivel Swivel Z=34.7(1.37) 537.8 [21.17] Z=43.0(1.69) 527.0 [0.21] [20.75] [0.21] Z=44.0(1.73)(4x) M4x10(4x) [0.34] Tilt Pivot Pivot 43.9 35.2 237.0 [1.73] [1.38] [9.33] 159.7 179.2 [6.29] [7.06]... - Seite 63 Unit : mm(inch) S2721HS/HSX Outline Dimension Dimension : Nominal Drawing : Not to scale Swivel Swivel 609.9 [24.01] Z=34.7(1.37) 597.9 Z=43.0(1.69) [0.24] [23.54] [0.24] Z=44.0(1.73) (4x) M4x10(4x) [0.38] Tilt Pivot Pivot 54.9 45.3 257.0 [2.16] [1.78] [10.12] 174.7 191.2 [6.88] [7.53] 181.8 [7.16]...
