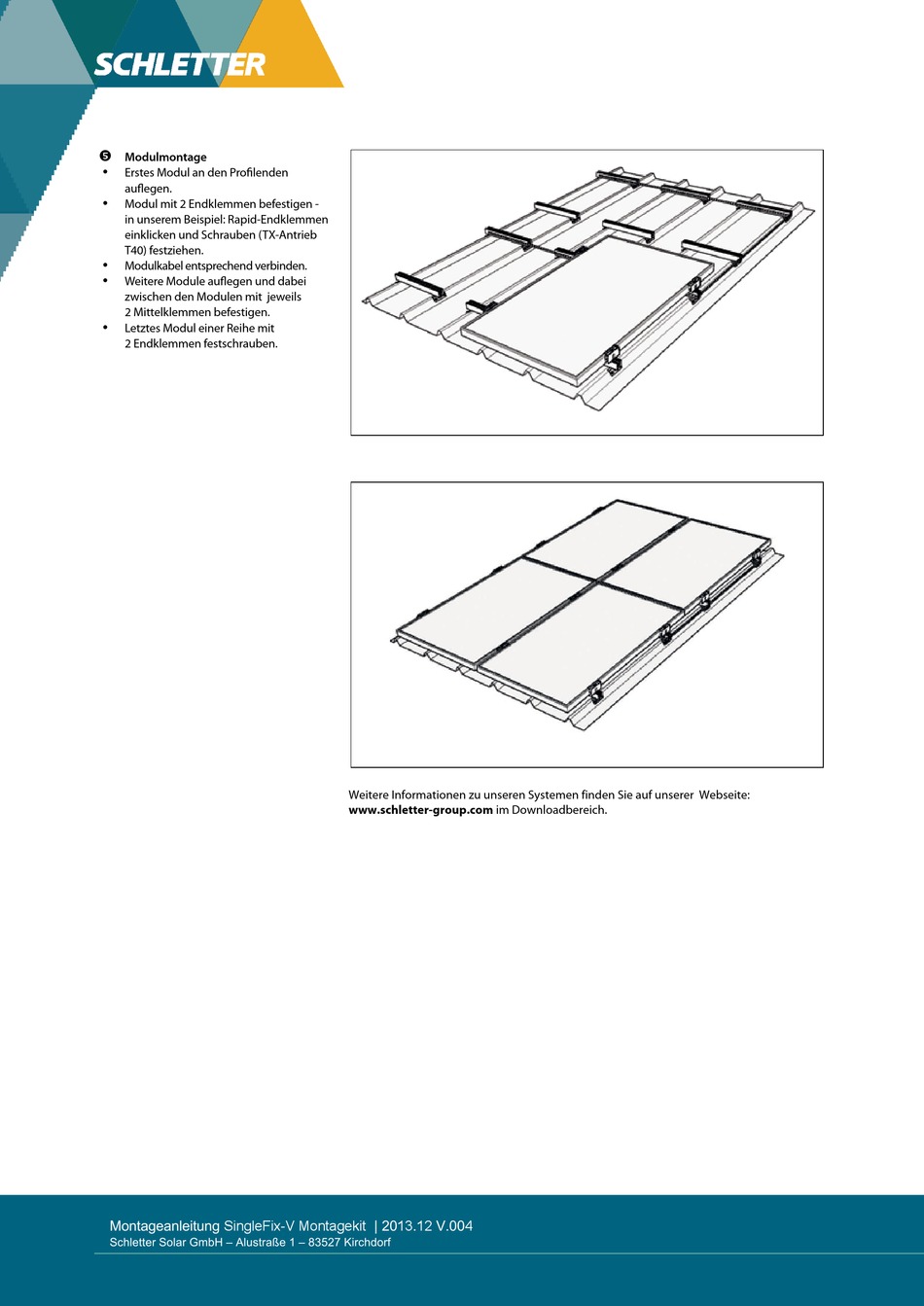

Modulmontage
•
Erstes Modul an den Profilenden
auflegen.
•
Modul mit 2 Endklemmen befestigen -
in unserem Beispiel: Rapid-Endklemmen
einklicken und Schrauben (TX-Antrieb
T40) festziehen.
•
Modulkabel entsprechend verbinden.
•
Weitere Module auflegen und dabei
zwischen den Modulen mit jeweils
2 Mittelklemmen befestigen.
•
Letztes Modul einer Reihe mit
2 Endklemmen festschrauben.
Montageanleitung SingleFix-V Montagekit | 2013.12 V.004
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
Weitere Informationen zu unseren Systemen finden Sie auf unserer Webseite:
www.schletter-group.com im Downloadbereich.
