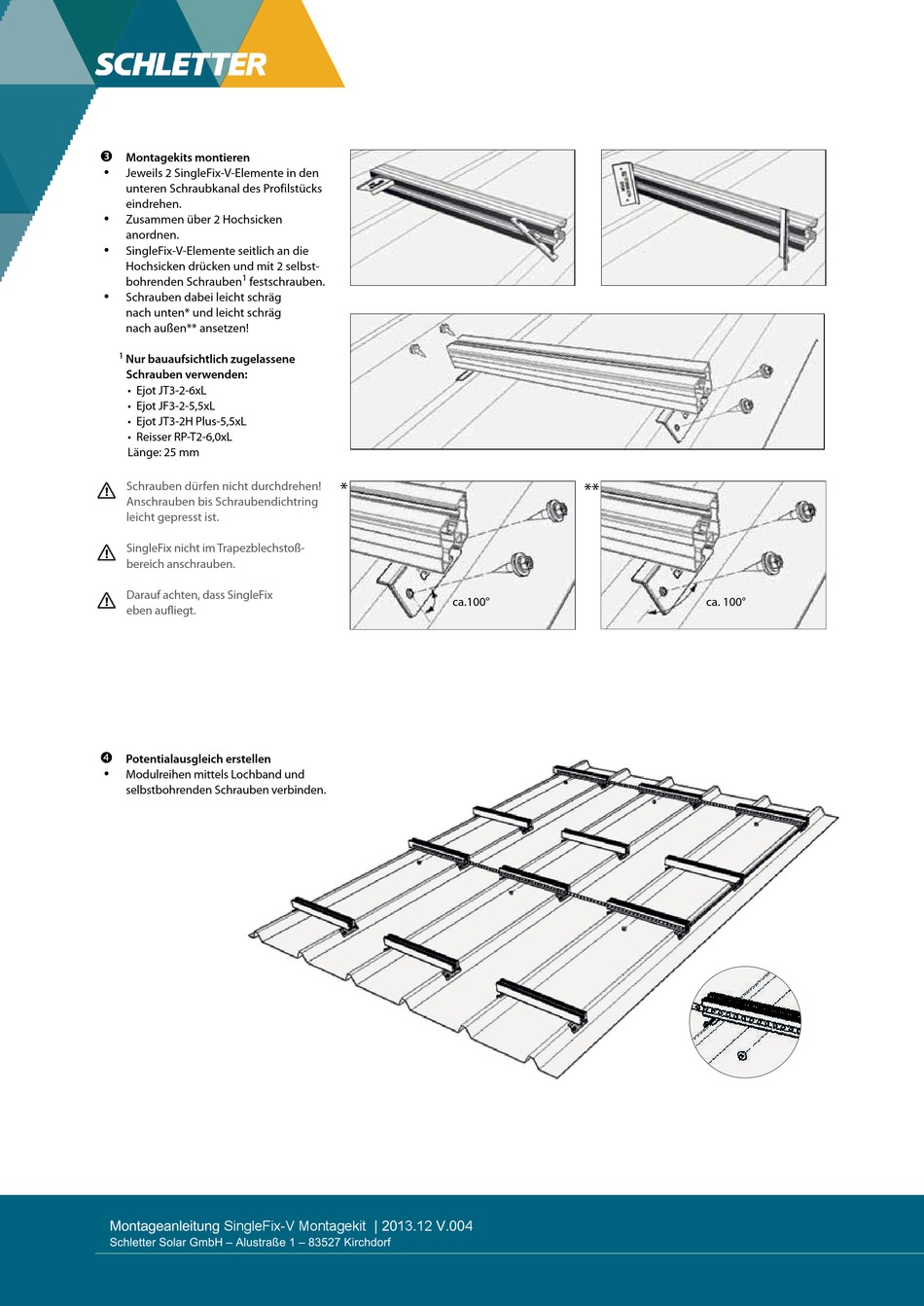

Montagekits montieren
•
Jeweils 2 SingleFix-V-Elemente in den
unteren Schraubkanal des Profilstücks
eindrehen.
•
Zusammen über 2 Hochsicken
anordnen.
•
SingleFix-V-Elemente seitlich an die
Hochsicken drücken und mit 2 selbst-
1
bohrenden Schrauben
festschrauben.
•
Schrauben dabei leicht schräg
nach unten* und leicht schräg
nach außen** ansetzen!
1
Nur bauaufsichtlich zugelassene
Schrauben verwenden:
• Ejot JT3-2-6xL
• Ejot JF3-2-5,5xL
• Ejot JT3-2H Plus-5,5xL
• Reisser RP-T2-6,0xL
Länge: 25 mm
Schrauben dürfen nicht durchdrehen!
Anschrauben bis Schraubendichtring
leicht gepresst ist.
SingleFix nicht im Trapezblechstoß-
bereich anschrauben.
Darauf achten, dass SingleFix
eben aufliegt.
Potentialausgleich erstellen
•
Modulreihen mittels Lochband und
selbstbohrenden Schrauben verbinden.
Montageanleitung SingleFix-V Montagekit | 2013.12 V.004
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
*
ca.100°
**
ca. 100°
