Montagebereich definieren
•
Befestiger im Rand- und
Eckbereich ggf. verdichten.
•
Weitere Hinweise in der
Systemstatik.
Befestigungspunkte definieren
•
Die Befestigungspunkte sind so zu
wählen, dass die Module (gestrichelt)
später an den benötigen Positionen
aufliegen um mit End- und Mittel-
klemmen befestigt werden zu können.

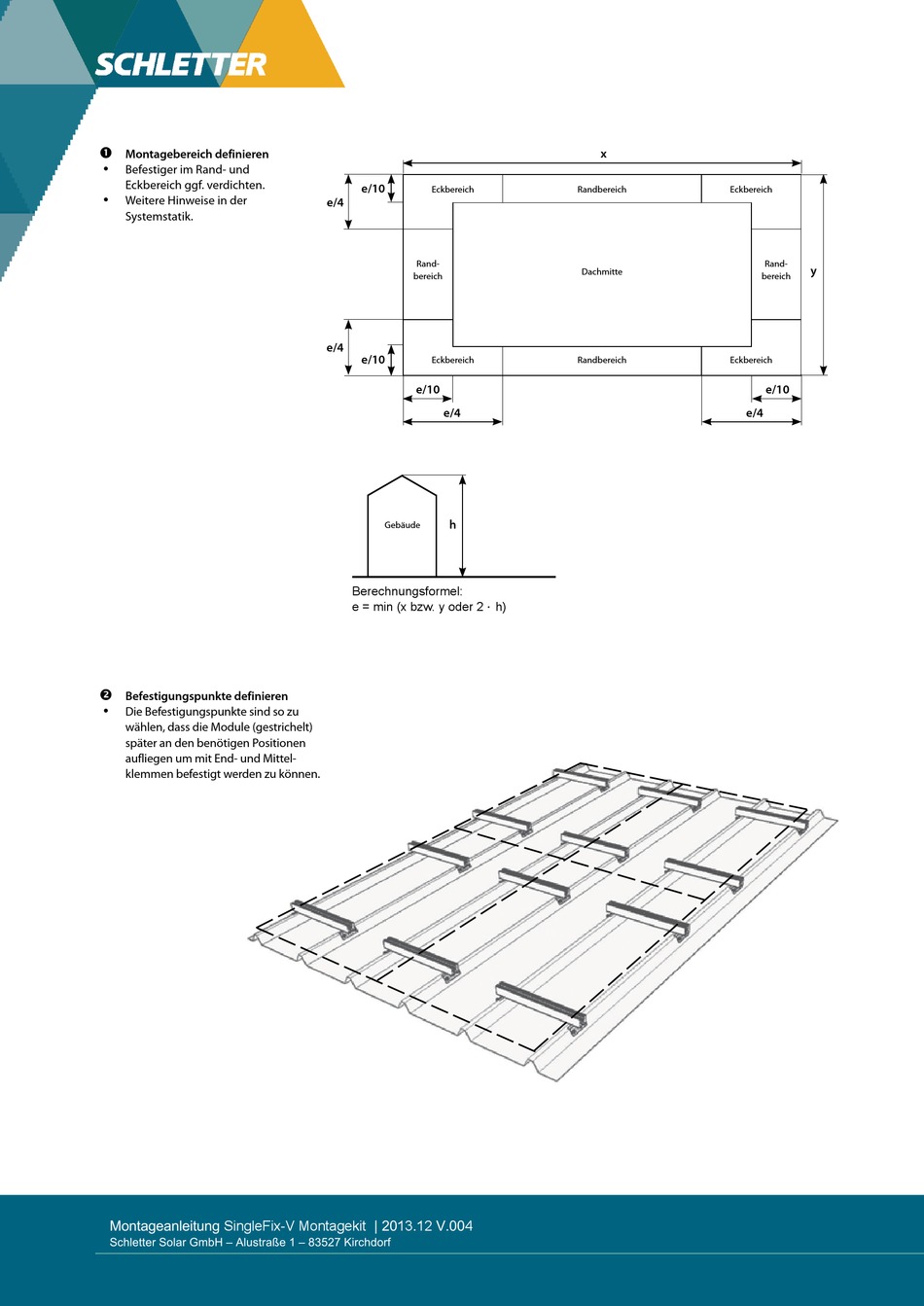

Montageanleitung SingleFix-V Montagekit | 2013.12 V.004
Schletter Solar GmbH – Alustraße 1 – 83527 Kirchdorf
e/10
Eckbereich
e/4
Rand-
bereich
e/4
e/10
Eckbereich
e/10
e/4
h
Gebäude
Berechnungsformel:
.
e = min (x bzw. y oder 2
h)
x
Randbereich
Eckbereich
Dachmitte
Randbereich
Eckbereich
e/4
Rand-
y
bereich
e/10
