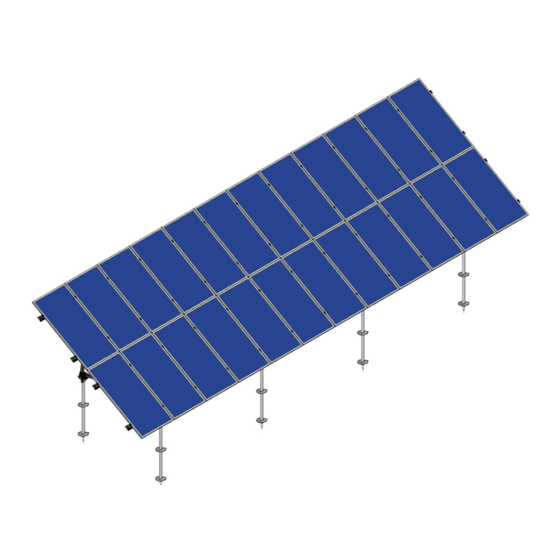

PvMax3
Montageanleitung
INHALT
1
2
3
4
5
6
7
8
1 Allgemeines
1.1 Hinweise
Schletter PvMax3 ist ein modulares Baukastensystem zur Erstellung von Freiflächen-Unterkonstruktio-
nen in hochwertiger Aluminiumbauweise. Durch die Optimierung und statische Abstimmung der Einzel-
komponenten aufeinander wird ein minimaler Systempreis für das Gesamtsystem erreicht.
Die Dimensionierung ist so vorgesehen, dass die durchgehenden Modulreihen durch eine einfache An-
einanderreihung von Einzeleinheiten mit jeweils 18m Länge gebildet werden. Durch die Einzeleinheiten
werden thermische Spannungen im System vermieden. Werden Reihenlängen durch die Grundstücks-
grenzen fest vorgegeben, so werden die Reihen aus möglichst vielen 18m-Einheiten aufgebaut und
jeweils durch eine verkürzte Einheit auf die erforderliche Länge ergänzt.
© Schletter GmbH • Gewerbegebiet an der B15 • Alustraße 1 • 83527 Kirchdorf/Haag i.OB • Tel.: +49 8072 9191-200
Fax: +49 8072 9191-9200 • E-Mail: solar@schletter.de • www.schletter.de • Stand 10/2010 • Änderungen vorbehalten
PvMax3 Montageanleitung
SEITE
1
2
3
5
5
6
6
7
1 / 8
