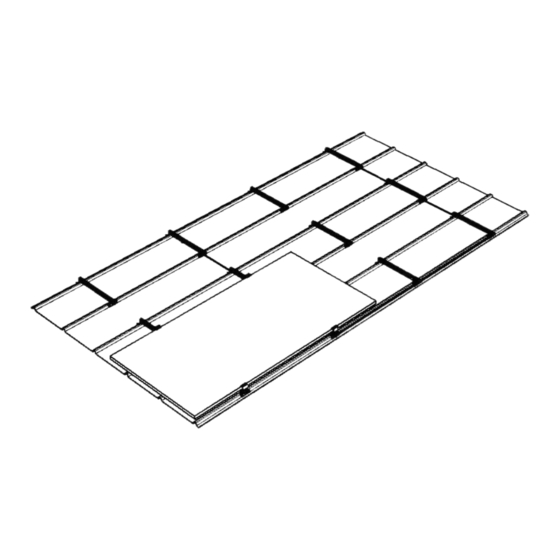

- Seite 1 SINGLEFIX-V MONTAGEKIT MONTAGEANLEITUNG...
- Seite 2 1. MONTAGEBEREICH DEFINIEREN ..................4 2. BEFESTIGUNGSPUNKTE DEFINIEREN ................. 5 3. MONTAGEKITS MONTIEREN ....................5 4. POTENTIALAUSGLEICH ERSTELLEN ..................6 5. MODULMONTAGE ........................7 SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN...
-
Seite 3: Benötigtes Werkzeug
Bruchgefahr! PV-Module können durch Betreten beschädigt werden. Gefahr durch elektrischen Strom! Montage und Wartung der PV-Module dürfen nur von qualifiziertem Fachpersonal vorgenommen werden. Sicherheitsvorschriften des PV- Modulherstellers beachten! SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN... - Seite 4 MONTAGE 1. MONTAGEBEREICH DEFINIEREN Befestiger im Rand- und Eckbereich ggf. verdichten. ◼ Weitere Hinweise in der Systemstatik. ◼ SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN...
- Seite 5 SingleFix-V-Elemente seitlich an die Hochsicken drücken und mit 2 selbstbohrenden ◼ Schrauben festschrauben. Schrauben dabei leicht schräg nach unten* und leicht schräg nach außen** ansetzen! ◼ SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN...
- Seite 6 SingleFix nicht im Trapezblechstoßbereich anschrauben. Darauf achten, dass SingleFix eben aufliegt. ca. 100˚ ca. 100˚ 4. POTENTIALAUSGLEICH ERSTELLEN Modulreihen mittels Lochband und selbstbohrenden Schrauben verbinden. ◼ SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN...
- Seite 7 Letztes Modul einer Reihe mit 2 Endklemmen festschrauben. ◼ Weitere Informationen zu unseren Systemen finden Sie auf unserer Webseite: www.schletter-group.com im Solarbereich unter Downloads SINGLEFIX-V MONTAGEKIT | DE | V5 | MONTAGEANLEITUNG | 202102 SCHLETTER SOLAR GMBH | ÄNDERUNGEN VORBEHALTEN...
