GFP ECO-STAR-Serie Montageanleitung Seite 39

1a

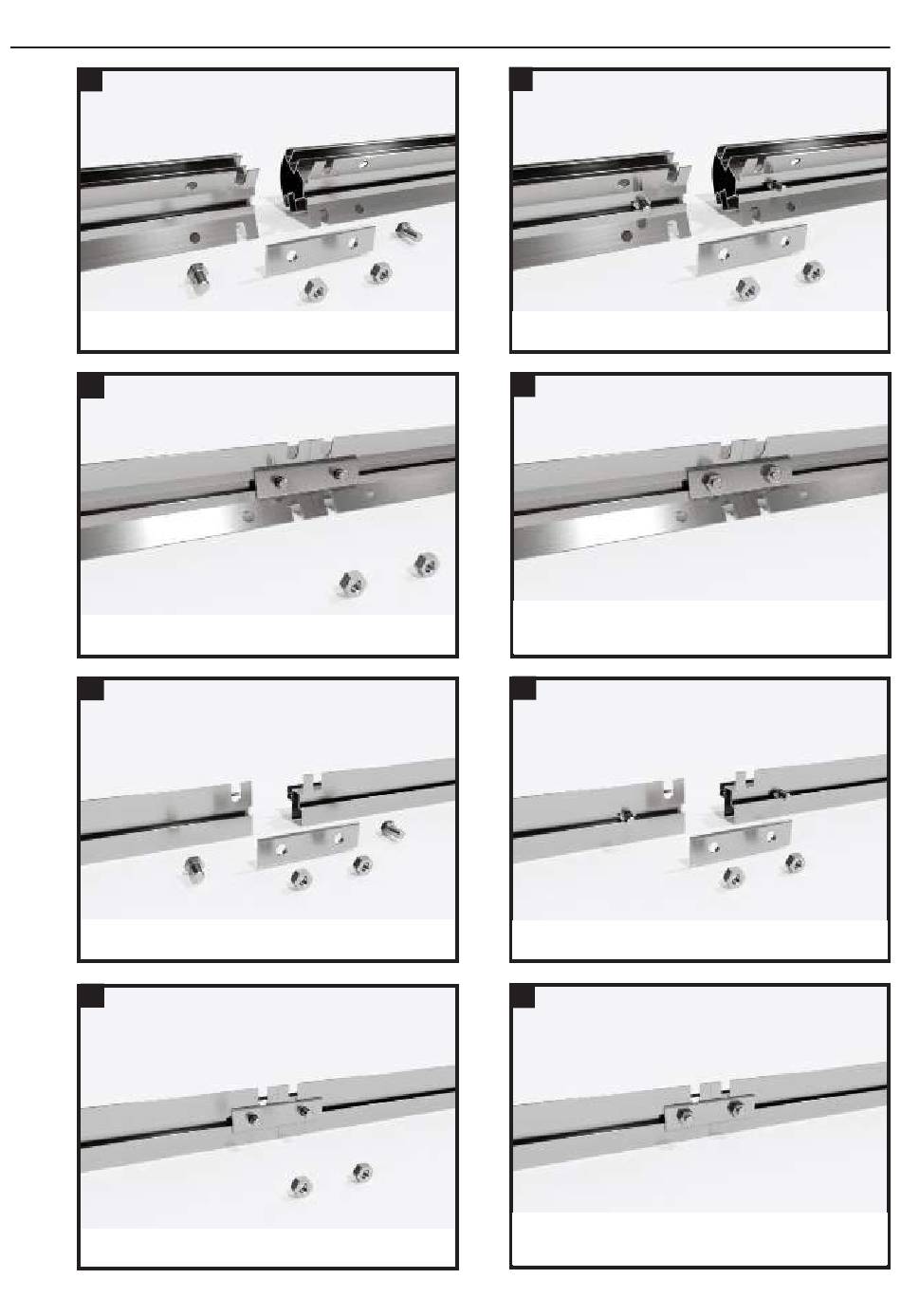

Nehmen Sie die Firstprofile, einen Längsverbinder sowie zwei
Schrauben M6x12 mm und Muttern M6 zur Hand.
1c
Setzen Sie den Längsverbinder auf die Schrauben M6x12 mm
auf.
2a
Nehmen Sie die Bodenprofile der Seitenwand, die Längsverbin-
der sowie Schrauben M6x12 mm und Muttern M6 zur Hand.
2c
Setzen Sie den Längsverbinder auf die Schrauben M6x12 mm
auf.
Schritt 3 - Verbinden der Längsteile
(Bodenprofil, Regenrinne, First)
1b
Führen Sie jeweils eine Schraube M6x12 in den Schraubkanal
des Firstprofils.
1d
Drücken Sie die Firstprofile fest aneinander, sodass kein Spalt
mehr gegeben ist. Verschrauben Sie die Profile fest mit zwei
Muttern M6.
2b
Führen Sie jeweils eine Schraube M6x12 mm in den Schraub-
kanal des Bodenprofils.
2d
Drücken Sie die Bodenprofile fest aneinander, sodass kein Spalt
mehr gegeben ist. Verschrauben Sie die Profile fest mit den zwei
Muttern M6.
