GFP ECO-STAR-Serie Montageanleitung Seite 24

Schritt 1 - Montage der Frontwand
2e
Sichern Sie die dritte Schraube M6x12 mm mit einer Mutter M6
vor dem Verrutschen.
3a

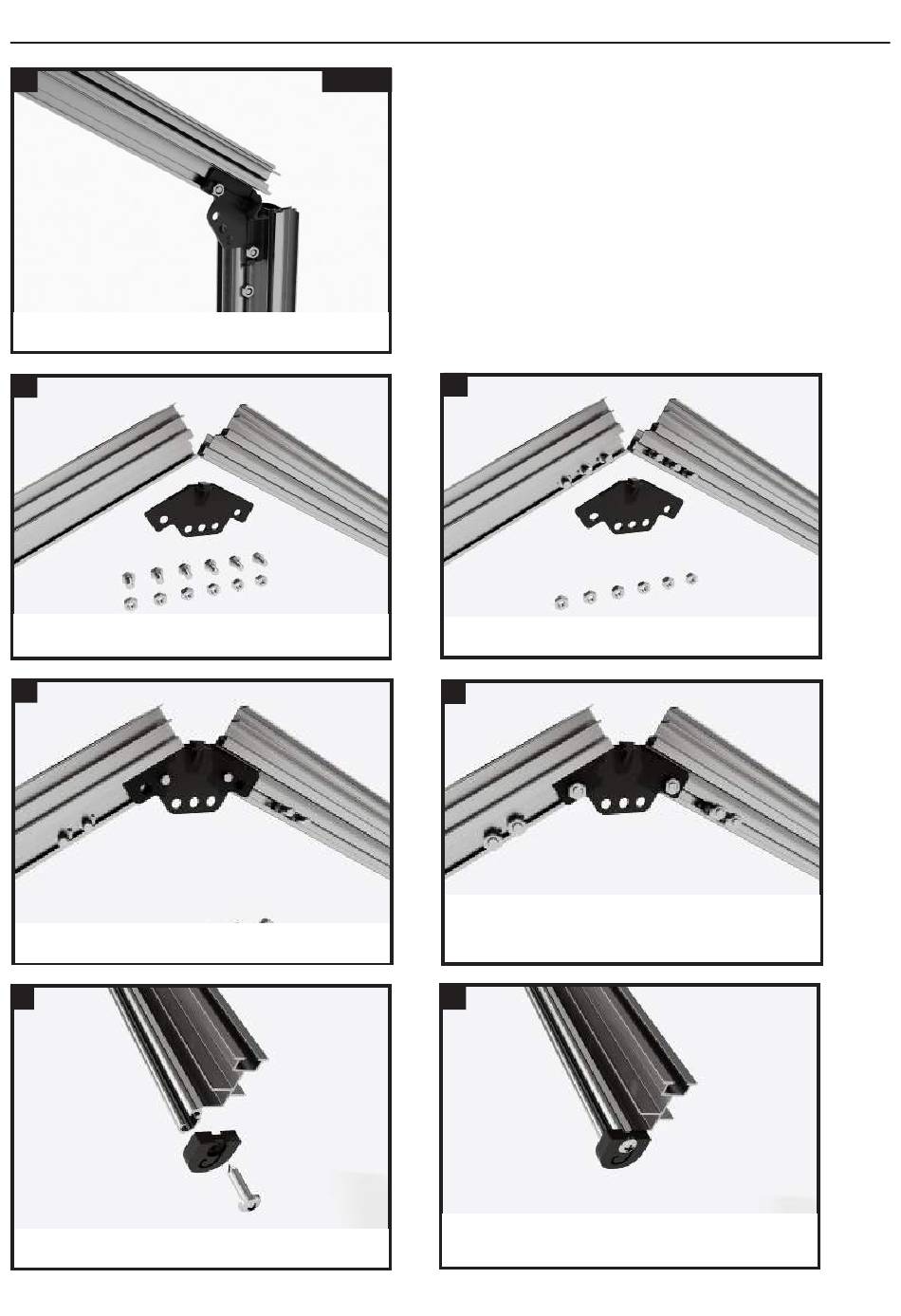

Nehmen Sie einen Eckverbinder aus Zinkdruckguss, sowie sechs
Schrauben M6x12 mm und sechs Muttern M6 zur Hand.
3c
Setzen Sie den Eckverbinder aus Zinkdruckguss so auf, dass
zwei Schrauben M6x12 durch die vorgesehenen Löcher ragen.
4a
Nehmen Sie das Profil Türscharnier-Frontwand, das Kunststoff-
Bodenlager, sowie eine Blechschraube 4,2x22 mm zur Hand.
24
rechts
3b
Führen Sie jeweils drei Schrauben M6x12 mm in den Schraub-
kanal des linken und des rechten Dacheckprofils ein.
3d
Richten Sie die Profile so aus, dass diese fest am Eckverbinder
aus Zinkdruckguss anstoßen. Verschrauben Sie den Eckverbin-
der mit zwei Muttern M6 fest mit den Profilen. Sichern Sie die
vier Schrauben M6x12 mm mit Muttern M6 vor dem Verrut schen.
4b
Setzen Sie das Kunststoff-Bodenlage auf das Türscharnierprofil
der Frontwand und verschrauben Sie es mit der Blechschraube
4,2 x 22 mm.
