MONTAGE-
Montageanleitung
ANLEITUNG

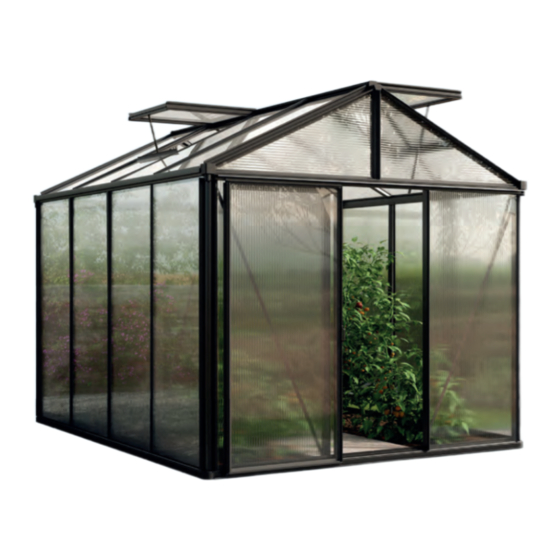

GEWÄCHSHAUS „ROYAL"
GEWÄCHSHAUS „ROYAL"
Deutschland
ID: #05006

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GFP Royal

Inhaltszusammenfassung für GFP Royal

  • Seite 1 MONTAGE- Montageanleitung ANLEITUNG GEWÄCHSHAUS „ROYAL“ GEWÄCHSHAUS „ROYAL“ Deutschland ID: #05006...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Lieferumfang ............................3 Komponenten ..............................5 Mitgelieferte Verbindungselemente ........................5 Benötigte, nicht mitgelieferte Werkzeuge ......................6 Mit QR-Codes schnell und einfach ans Ziel ..................7 Allgemeines ............................8 Montageanleitung lesen und aufbewahren ....................8 Bestimmungsgemäßer Gebrauch ........................8 Zeichenerklärung ...............................8 Sicherheit .............................8 Hinweiserklärung ...............................8 Sicherheitshinweise ............................9 Vor der Montage ..........................

  • Seite 3: Lieferumfang

    Lieferumfang Lieferumfang 1120 mm 1120 mm 1120 mm 1120 mm 730 mm 730 mm 730 mm 730 mm 730 mm 730 mm Frontwand Rückwand 1650 mm 1238 mm 619 mm 619 mm 1650 mm 1238 mm 1238 mm 1650 mm 1650 mm 1650 mm 1650 mm...
  • Seite 4 Lieferumfang...

  • Seite 5: Komponenten

    Lieferumfang Komponenten Dreiecksplatte, 4× Dachplatte, 6× Stegplatte, 14× Fensterplatte, 4× Mitgelieferte Verbindungselemente 3-Felder-Bodenprofil (2231 mm), 2× 1250 mm-Gummiprofil, 5× 2-Felder-Bodenprofil (1494 mm), 4× Türdichtung (3700 mm) Regenrinne (2 Felder, 1494 mm), 4× Fensteraufsteller, 2× Firstprofil (2 Felder, 1494 mm), 2× Türrolle, 4× Seiteneckprofil (1633 mm), 4× Befestigungsklemme, 2× Querstrebe (Einfachtür, 2231 mm), 2×...

  • Seite 6: Benötigte, Nicht Mitgelieferte Werkzeuge

    Lieferumfang Benötigte, nicht mitgelieferte Werkzeuge Schlitzschraubendreher Kreuzschlitz- Schraubendreher SW-10-Schraubenschlüssel Akkuschrauber Messband Wasserwaage Bohrmaschine mit 4 mm-Bohraufsatz Leiter...

  • Seite 8: Allgemeines

    Versäumnisse bei der Einhaltung können Diese Montageanleitung gehört zu die- schwere Verletzungen verursachen. sem Gewächshaus „Royal“ (im Folgen- Der Hersteller oder Händler übernimmt keine Haf- den nur „Produkt“ genannt). Sie enthält tung für Schäden, die durch nicht bestimmungs- wichtige Informationen zum Zusam- gemäßen oder falschen Gebrauch entstanden...

  • Seite 9: Sicherheitshinweise

    Sicherheit Sicherheitshinweise WARNUNG! WARNUNG! Verletzungsgefahr! Beim Betreten des Dachs können Sie aufgrund Explosionsgefahr! Ihres Gewichts durch das Dach brechen. Durch die Sonneneinstrahlung kann sich − Dachflächen nicht betreten! Absturzge- das Produkt stark erhitzen. Explosive Stof- fahr! fe können explodieren und leicht entzünd- liche oder brennbare Stoffe können Feuer HINWEIS! fangen, wenn sie im Produkt gelagert wer-...

  • Seite 10: Vor Der Montage

    Vor der Montage − Platzieren Sie das Produkt nicht am Rand • Der Hersteller haftet nicht für Sturm Ihres Gartens, sodass es möglichst von Wind Wasser- und Schneelastschä- allen Seiten zugänglich ist. den (wir empfehlen in den Wintermo- − Stellen Sie das Produkt auf ein geeigne- naten das Dach von den Schneelasten tes Fundament und fi...

  • Seite 11: Montagehinweise

    Montagehinweise Montagehinweise − Setzen Sie Ihr fertiges Produkt auf das Fundament. Um es zu befestigen haben Sie zwei Möglichkeiten: WARNUNG! VARIANTE A Verletzungsgefahr! − Bohren Sie ein Loch durch das Bodenprofi l. Führen Sie die Montage Schritt für Schritt − Mit passenden Schrauben und Dübel das und sehr gewissenhaft durch.
  • Seite 12 Montagehinweise • Zum Abkleben an der Oberseite der Stegplatten wird ein Aluminium- Klebeband mitgeliefert. Dadurch wird verhindert, dass Insekten von der Oberseite in die Stegplatten ge- langen. Wir empfehlen die Unter- seite der Stegplatten nicht mit dem Aluminium-Klebeband zu verschlie- ßen, damit evtl.

  • Seite 13: Montage

    Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts oder zu Sachschäden führen. − Montieren Sie das Produkt auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzt oder beschädigt werden können. −...

  • Seite 14: Längsteile Montieren

    Montage 1 Längsteile montieren Im ersten Schritt werden die 2-Felder-Bodenprofile , die Regenrinnen und die Firstprofile mit den mitgelieferten Verbindungsprofilen verbunden. Schritt 1.1: Bodenprofile verbinden 1. Legen Sie ein 2-Felder-Bodenprofil und ein Verbindungsprofil bereit. 2. Führen Sie das Verbindungsprofil zur Hälfte in das 2-Felder-Bodenprofil ein.

  • Seite 15: Schritt 1.2: Regenrinnen Verbinden

    Montage 5. Drücken Sie die beiden 2-Felder-Bodenprofile fest aneinander. Stellen Sie dabei sicher, dass es keinen Spalt zwischen den 2-Felder-Boden- profilen gibt. 6. Legen Sie eine 4,8 × 13 mm-Bohrschraube bereit. 7. Verschrauben Sie das Verbindungsprofil und das zweite 2-Felder-Bodenprofil mit einer 4,8 × 13 mm-Bohrschraube. 8.
  • Seite 16 Montage 3. Verschrauben Sie das Verbindungsprofil und die Regenrinne mit einer 4,8 × 13 mm-Bohr- schraube 4. Stecken Sie eine zweite Regenrinne das Verbindungsprofil. 5. Drücken Sie die beiden Regenrinnen fest anei- nander. Stellen Sie dabei sicher, dass es keinen Spalt zwischen den Regenrinnen gibt. 6.

  • Seite 17: Schritt 1.3: Firstprofile Verbinden

    Montage Schritt 1.3: Firstprofile verbinden 1. Legen Sie ein Firstprofil und ein Verbin- dungsprofil bereit. 2. Führen Sie das Verbindungsprofil zur Hälfte in das Firstprofil ein. Achten Sie darauf, dass das Verbindungsprofil 125 mm weit aus dem First- profil ragt. 3. Drehen Sie das Firstprofil um 180˚ um die Längsachse.
  • Seite 18 Montage 6. Drücken Sie die beiden Firstprofile fest anein- ander. Stellen Sie dabei sicher, dass es keinen Spalt zwischen den Firstprofilen gibt. 7. Verschrauben Sie das Verbindungsprofil und das zweite Firstprofil mit einer 4,8 × 13 mm- Bohrschraube.

  • Seite 19: Bodenrahmen Montieren

    Montage 2 Bodenrahmen montieren In diesem Montageschritt werden die 3-Felder-Bodenprofile sowie die vorher miteinander verbun- denen 2-Felder-Bodenprofile an den Ecken verbunden. Die 3-Felder-Bodenprofile bilden später die Front- und Rückseite des Produkts, die 2-Felder-Bodenpro- file befinden sich auf den Längsseiten. 1. Legen Sie ein 3-Felder-Bodenprofil , eine Bodenprofilkappe und eine M6 × 12 mm-...
  • Seite 20 Montage 2. Führen Sie die M6 × 12 mm-Schraube den Schraubenkanal des 3-Felder-Bodenpro- fils ein. 3. Stecken Sie die Bodenprofilkappe auf das 3-Felder-Bodenprofil. 4. Legen Sie zwei miteinander verbundene 2-Fel- der-Bodenprofile und eine M6 × 12 mm- Schraube bereit. 5. Führen Sie die M6 × 12 mm-Schraube in den Schraubenkanal des an das 3-Felder-Boden- profil angrenzenden 2-Felder-Bodenprofils ein.
  • Seite 21 Montage 6. Stecken Sie das 2-Felder-Bodenprofil auf die Bodenprofilkappe. 7. Legen Sie einen Bodenprofilwinkel Verschrauben der Bodenprofile bereit. 8. Setzen Sie den Bodenprofilwinkel auf die M6 × 12 mm-Schrauben. 9. Legen Sie zwei M6-Flanschmuttern bereit. 10. Verschrauben Sie die Bodenprofile und den Bodenprofilwinkel mit zwei M6-Flanschmut- tern.

  • Seite 22: Seiteneckprofile Montieren

    Montage 3 Seiteneckprofile montieren In diesem Montageschritt werden die Seiteneckprofile am Bodenrahmen montiert. 1. Führen Sie je eine M6 × 12 mm-Schraube die Schraubenkanäle eines Seiteneckprofils und sichern Sie die M6 × 12 mm-Schrauben mithil- fe von M6-Flanschmuttern Setzen Sie das Seiteneckprofil anschließend auf die Bodenprofile 2.

  • Seite 23: Regenrinnen Aufsetzen

    Montage 3. Setzen Sie die M6-Flanschmuttern wieder auf die M6 × 12 mm-Schrauben und ziehen Sie sie fest, um das Seiteneckprofil fest mit dem Bo- denrahmen zu verbinden. 4. Wiederholen Sie die oben beschriebenen Schritte an den übrigen drei Ecken des Boden- rahmens. 4 Regenrinnen aufsetzen In diesem Montageschritt werden die zuvor miteinander verbundenen Regenrinnen auf die Sei-...
  • Seite 24 Montage 1. Legen Sie zwei miteinander verbundene Regen- rinnen , zwei M6 × 12 mm-Schrauben wie zwei M6-Flanschmuttern bereit. 2. Beginnen Sie auf einer der beiden Längssei- ten. Führen Sie eine M6 × 12 mm-Schraube  in den Schraubenkanal eines Seiteneckprofils ein. Wiederholen Sie den oben beschriebenen Schritt am zweiten Seiteneckprofil der jeweili- gen Längsseite.

  • Seite 25: Querstreben Aufsetzen

    Montage 5 Querstreben aufsetzen In diesem Montageschritt werden die Querstreben an den Seiteneckprofilen montiert. Dieser Montageschritt sollte von zwei Personen durchgeführt werden, damit die Querstreben an bei- den Seiten parallel verschraubt werden können. 1. Legen Sie eine der beiden Querstreben zwei M6 × 12 mm-Schrauben sowie zwei M6- Flanschmuttern...

  • Seite 26: Rückwandverstrebungen Montieren

    Montage 2. Beginnen Sie an der Vorderseite. Führen Sie eine M6 × 12 mm-Schraube in den Schrauben- kanal eines Seiteneckprofils ein. Wiederholen Sie den oben beschriebenen Schritt am zweiten Seiteneckprofil der Vorder- seite. 3. Setzen Sie die Querstrebe auf die Seiteneckpro- file. Achten Sie dabei darauf, dass die Ausstan- zungen der Querstrebe in die M6 × 12 mm- Schrauben greifen.
  • Seite 27 Montage Schritt 6.1: Seitenwandstreben montieren In diesem Montageschritt werden Seitenwandstreben und Seitenwindverbände an der Rück- seite montiert. 1. Legen Sie eine Seitenwandstrebe , zwei M6 × 12 mm-Schrauben sowie zwei M6- Flanschmuttern bereit. 2. Schieben Sie eine M6 × 12 mm-Schraube in den Schraubenkanal der Seitenwandstrebe. 3.
  • Seite 28 Montage 1. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube. 2. Ziehen Sie die M6-Flanschmutter fest, um den Seitenwindverband fest mit dem 3-Felder-Bo- denprofil zu verschrauben. 3. Führen Sie die zweite M6 × 12 mm-Schraube durch das entsprechende Schraubenloch der Querstrebe. 4. Setzen Sie das obere Ende des Seitenwindver- bands auf die M6 × 12 mm-Schraube.

  • Seite 29: Seitenwandverstrebungen Montieren

    Montage 7 Seitenwandverstrebungen montieren In diesem Montageschritt werden die Seitenwandkoppelprofile , die Seitenwandstreben die Seitenwindverbände an den Längsseiten montiert. Schritt 7.1: Seitenwandkoppelprofil montieren 1. Legen Sie eines der Seitenwandkoppelprofi- , zwei M6 × 12 mm-Schrauben sowie zwei M6-Flanschmuttern bereit. 2. Führen Sie am unteren Ende je eine M6 × 12 mm- Schraube in jeden der beiden Schraubenkanäle des Seitenwandkoppelprofils.
  • Seite 30 Montage 3. Setzen Sie das Seitenwandkoppelprofil auf den Bodenrahmen. Achten Sie dabei darauf, dass die beiden M6 × 12 mm-Schrauben in die dafür vorgesehenen Ausstanzungen der 2-Felder- Bodenprofile greifen. 4. Setzen Sie eine M6-Flanschmutter auf jede der beiden M6 × 12 mm-Schrauben und ziehen Sie die M6-Flanschmuttern fest, um das Seiten- wandkoppelprofil und die 2-Felder-Bodenpro- file fest miteinander zu verbinden.

  • Seite 31: Seitenwandstreben Montieren

    Montage 10. Wiederholen Sie die oben beschriebenen Schritte auf der anderen Längsseite des Pro- dukts. Schritt 7.2: Seitenwandstreben montieren 1. Legen Sie eine Seitenwandstrebe , eine M6 × 12 mm-Schraube und eine M6-Flan- schmutter bereit. 2. Führen Sie am oberen Ende der Seitenwand- strebe eine M6 × 12 mm-Schraube in den Schraubenkanal.

  • Seite 32: Seitenwindverbände Montieren

    Montage 7. Führen Sie die M6 × 12 mm-Schraube am unte- ren Ende der Seitenwandstrebe in den Schrau- benkanal. 8. Setzen Sie die Seitenwandstrebe auf das 2-Fel- der-Profil des Bodenrahmens. Achten Sie dabei darauf, dass die M6 × 12 mm-Schraube in die entsprechende Ausstanzung des 2-Felder- Bodenprofils greift.
  • Seite 33 Montage 1. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube. 2. Ziehen Sie die M6-Flanschmutter fest, um den Seitenwindverband fest mit dem 2-Felder-Bo- denprofil zu verschrauben. 3. Nehmen Sie eine M6 × 12 mm-Schraube und eine M6-Flanschmutter zur Hand. 4. Führen Sie die die M6 × 12 mm-Schraube von außen durch das entsprechende Schrauben- loch der Querstrebe.

  • Seite 34: Frontwandverstrebungen Montieren

    Montage 8 Frontwandverstrebungen montieren In diesem Montageschritt werden die Türseitenprofi le sowie die Seitenwindverbände auf der Frontseite montiert. Schritt 8.1: Türseitenprofi le montieren 1. Legen Sie ein Türseitenprofil , eine M6 × 12 mm-Schraube sowie eine M6- Flanschmutter bereit. 2. Positionieren Sie das Türseitenprofi l an einer der entsprechenden Ausstanzungen im 3-Fel- der-Bodenprofi...
  • Seite 35 Montage 3. Führen Sie am unteren Ende des Türseiten- profils die M6 × 12 mm-Schraube in den Schraubenkanal und positionieren Sie diese in der Ausstanzung des 3-Felder-Bodenprofils. 4. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube. 5. Ziehen Sie die M6-Flanschmutter fest, um das Türseitenprofil und den Bodenrahmen fest miteinander zu verbinden.
  • Seite 36 Montage 9. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube. 10. Ziehen Sie die M6-Flanschmutter fest, um das Türseitenprofil und die Querstrebe fest mitein- ander zu verbinden. 11. Wiederholen Sie die oben beschriebenen Schritte an entsprechender Stelle mit einem weiteren Türseitenprofil. Schritt 8.2: Seitenwindverbände montieren , eine...
  • Seite 37 Montage 6. Nehmen Sie eine M6 × 12 mm-Schraube und eine M6-Flanschmutter zur Hand. 7. Führen Sie die M6 × 12 mm-Schraube von au- ßen durch das entsprechende Schraubenloch der Querstrebe. 8. Setzen Sie das obere Ende des Seitenwindver- bands auf die M6 × 12 mm-Schraube. 9. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube.

  • Seite 38: Dachstütze Und Giebeleckprofile Montieren

    Montage 9 Dachstütze und Giebeleckprofile montieren In diesem Montageschritt werden die Dachstützen und die Giebeleckprofile montiert. Schritt 9.1: Dachstützen montieren 1. Beginnen Sie an der Frontseite. Legen Sie eine Dachstütze , eine M6 × 12 mm-Schraube sowie eine M6-Flanschmutter bereit.
  • Seite 39 Montage 2. Führen Sie am unteren Ende der Dachstütze die M6 × 12 mm-Schraube in den Schrau- benkanal. 3. Positionieren Sie die Dachstütze auf der Quer- strebe. Schieben Sie die M6 × 12 mm-Schrau- in die entsprechende Ausstanzung der Querstrebe 4. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube.
  • Seite 40 Montage 2. Beginnen Sie an der Frontseite des Produkts. Diese Seite zeigt nach Innen. Führen Sie die M6 × 12 mm-Schraube den Schraubenkanal des Giebeleckprofi ls. 3. Positionieren Sie das Giebeleckprofi l auf der Regenrinne . Achten Sie darauf, dass Sie das Giebeleckprofi l richtig herum platzieren. 4.

  • Seite 41: First Montieren

    Montage 10. Setzen Sie eine M6-Flanschmutter auf die M6 × 12 mm-Schraube. 11. Ziehen Sie die M6-Flanschmutter fest, um die Giebeleckprofi le an der Dachstütze festzu- klemmen. 12. Wiederholen Sie alle oben genannten Schrit- te an der Rückseite des Produkts. Verbauen Sie dabei die zweite Dachstütze sowie die beiden verbliebenen Giebeleckprofi...
  • Seite 42 Montage 1. Führen Sie je eine M6 × 12 mm-Schraube den Schraubenkanal jedes Giebeleckprofils 2. Sichern Sie die M6 × 12 mm-Schrauben mithilfe von M6-Flanschmuttern gegen Verrut- schen. 3. Setzen Sie den First auf die Giebeleckprofile. 4. Lösen Sie die M6-Flanschmuttern und schie- ben Sie die M6 × 12 mm-Schrauben in die entsprechenden Ausstanzungen der Firstpro- file...

  • Seite 43: Dachverstrebung Montieren

    Montage 11 Dachverstrebung montieren In diesem Montageschritt werden die Dachkoppelprofile , die Dachstreben und die Dachwind- verbände montiert. Schritt 11.1: Dachkoppelprofile montieren 1. Legen Sie ein Dachkoppelprofil , vier M6 × 12 mm-Schrauben und vier M6-Flanschmuttern bereit.
  • Seite 44 Montage 2. Führen Sie am unteren Ende des Dachkoppel- profils zwei M6 × 12 mm-Schrauben in den linken Schraubenkanal und sichern Sie diese mit M6-Flanschmuttern gegen Ver- rutschen. 3. Führen Sie je eine M6 × 12 mm-Schraube jeden Schraubenkanal des Dachkoppelprofils. 4. Legen Sie das Dachkoppelprofil auf die Regen- rinnen auf.

  • Seite 45: Schritt 11.2: Dachstreben Montieren

    Montage 12. Setzen Sie je eine M6-Flanschmutter jede M6 × 12 mm-Schraube. 13. Ziehen Sie die M6-Flanschmuttern fest, um das Dachkoppelprofil fest mit den Firstprofilen zu verschrauben. 14. Wiederholen Sie die oben beschriebenen Schritte mit dem zweiten Dachkoppelprofil, wobei Sie das Dachkoppelprofil auf der ande- ren Seite des Produkts montieren.
  • Seite 46 Montage 6. Nehmen Sie eine M6 × 12 mm-Schraube sowie eine M6-Flanschmutter zur Hand. 7. Führen Sie am oberen Ende der Dachstrebe die M6 × 12 mm Schraube in den Schrauben- kanal ein. 8. Setzen Sie die Dachstrebe auf das Firstprofil und schieben Sie die M6 × 12 mm Schraube in die entsprechende Ausstanzung des Firstprofils.

  • Seite 47: Dachwindverbände Montieren

    Montage Schritt 11.3: Dachwindverbände montieren 1. Legen Sie einen Dachwindverband , eine M6 × 12 mm-Schraube sowie eine M6-Flan- schmutter bereit. 2. Führen Sie die M6 × 12 mm-Schraube von au- ßen durch das dafür vorgesehene Schrauben- loch der Regenrinne 3. Setzen das untere Ende des Dachwindver- bands auf die M6 × 12 mm-Schraube.

  • Seite 48: Knotenbleche Montieren

    Montage 10. Setzen Sie die M6-Flanschmutter auf die M6 × 12 mm-Schraube. 11. Ziehen Sie die M6-Flanschmutter fest, um den Dachwindverband fest mit dem Firstprofil zu verschrauben. 12. Montieren Sie anschließend die drei übrigen Dachwindverbände an den entsprechenden Stellen des Produkts. 12 Knotenbleche montieren In diesem Montageschritt werden die Regenrinnenknotenbleche sowie das Firstknotenblech an den Seitenwandkoppelprofilen...
  • Seite 49 Montage Schritt 12.1: Regenrinnenknotenbleche montieren 1. Nehmen Sie ein Regenrinnenknotenblech zur Hand. 2. Beginnen Sie auf einer der beiden Längssei- ten. Lösen Sie die M6-Flanschmuttern von den M6 × 12 mm-Schrauben, die in das Seiten- wandkoppelprofil und in das Dachkoppel- profil eingesetzt sind. 3.

  • Seite 50: Verglasen

    Montage 3. Verschieben Sie die M6 × 12 mm-Schrauben so, dass ihre Position mit den Stanzlöchern des Firstknotenblechs übereinstimmt. 4. Setzen Sie das Firstknotenblech auf die M6 × 12 mm-Schrauben. 5. Setzen Sie die M6-Flanschmuttern wieder auf die M6 × 12 mm-Schrauben. 6. Ziehen Sie die M6-Flanschmuttern fest, um das Firstknotenblech fest mit den Dachkoppelpro- filen zu verschrauben.

  • Seite 51: Schritt 13.1: Stegplatten Einsetzen

    Montage • Beachten Sie, dass die gelieferten Stegplatten eine Innen- und eine Außenseiten ha- ben. Die Außenseite ist UV-beständig und durch eine Aufschrift „OUTSIDE“ bzw. "AUSSEN- SEITE“ gekennzeichnet. • Die Gummiprofile sind auf die richtige Länge zuzuschneiden. Verwenden Sie dafür ein scharfes Teppichmesser.
  • Seite 52 Montage 4. Setzen Sie ein U-Profil auf die Unterseite der Stegplatte 5. Setzen Sie die Stegplatte zwischen dem Seiteneckprofil und der angrenzenden Seiten- wandstrebe in den Rahmen ein. 6. Drücken Sie die Stegplatte von unten in die Nut der Regenrinne Achten Sie darauf, dass die „Nase“...

  • Seite 53: Schritt 13.2: Dachplatten Einsetzen

    Montage 10. Drücken Sie das 1650 mm-Gummiprofil fest ge- gen die Seitenwandstrebe, bis dieses einrastet und fest an der Seitenwandstrebe hält. 11. Setzen Sie die übrigen Stegplatten in die Sei- tenwände sowie in die Front- und Rückwand ein. Befolgen Sie dabei die oben beschriebe- nen Schritte.

  • Seite 54: Schritt 13.3: Dreiecksplatten Einsetzen

    Montage 3. Setzen Sie eine zweite Dachplatte in das benachbarte Feld der Dachfläche ein. 4. Nehmen Sie ein 1250 mm-Gummiprofil Hand. Dieses wird an der Dachstrebe zwi- schen den beiden Dachplatten befestigt. 5. Drücken Sie das 1250 mm-Gummiprofil fest in die Dachstrebe, bis es in das Profil der Dach- strebe greift und das 1250 mm-Gummiprofil damit fest hält.

  • Seite 55: Fensteranschlagprofile Montieren

    Montage 2. Befestigen Sie je ein 1250 mm-Gummihalbpro- fil an den angrenzenden Giebeleckprofi- len. 3. Befestigen Sie ein 1250 mm-Gummiprofil an der Dachstütze. Kürzen Sie es dafür auf die richtige Länge und verwenden Sie das übrig gebliebene Teil für die Dachstütze der Rück- wand.
  • Seite 56 Montage 1. Legen Sie ein Fensteranschlagprofi l , eine Rhombusschraube und eine M6-Flan- schmutter bereit. 2. Setzen Sie auf jeder Seite eine Rhombus- schraube in den Schraubenkanal der Dachstreben ein. 3. Setzen Sie das Fensteranschlagprofi l die Rhombusschrauben. 4. Bewegen Sie das Fensteranschlagprofi l so weit nach unten, dass es mit der Oberkante der Fensterplatte abschließt.

  • Seite 57: Fenster Montieren Und Einsetzen

    Montage Nach dem Aufsetzen des Gummihalbprofi ls ist die Oberseite der Fensterplatte verschlossen. 8. Montieren Sie anschließend das zweite Fens- teranschlagprofi l wie oben beschrieben. 14 Fenster montieren und einsetzen In diesem Montageschritt werden die Fenster montiert. Dabei werden die zwei Fensterplatten je einem unteren Fensterprofi...

  • Seite 58: Fenster Montieren

    Montage Schritt 14.1: Fenster montieren 1. Legen Sie ein unteres Fensterprofil , ein seitliches Fensterprofil , zwei M6 × 12 mm- Schrauben und eine 4,8 × 22 mm-Blech- schraube bereit. 2. Führen Sie die beiden M6 × 12 mm-Schrau- in den Schraubenkanal des unteren Fensterprofils ein. Achten Sie darauf, dass die M6 × 12 mm-Schrau- ben nur an einer Seite des unteren Fensterpro- files eingeführt werden.
  • Seite 59 Montage 5. Stecken Sie das seitliche Fensterprofil auf das Scharnierprofil und verschrauben Sie es mit der 4,8 × 22 mm-Blechschraube. 6. Nehmen Sie eine Fensterplatte , das Alumi- niumklebeband sowie ein U-Profil Hand. 7. Verschließen Sie die Oberkante der Fenster- platte mit dem Aluminiumklebeband. 8.

  • Seite 60: Schritt 14.2: Fensteraufsteller Montieren

    Montage 12. Führen Sie das Scharnierprofil des Fens- ters in das Firstprofil ein. Es empfiehlt sich, den Scharnierkegel des Scharnierprofils mit etwas Öl (nicht im Lieferumfang enthalten) zu schmieren. Es kann es vorkommen, dass die aufge- brachte Farbe etwas zu dick ist und das Fenster nicht ganz einfach in den First eingeschoben werden kann.
  • Seite 61 Montage 16. Beginnen Sie beim ersten der beiden Fens- ter. Positionieren Sie die beiden in das unte- re Fensterprofil eingesetzten M6 × 12 mm- Schrauben mittig. 17. Halten Sie den Fensteraufsteller sowie zwei M6-Flanschmuttern bereit. 18. Stecken Sie den Fensteraufsteller auf die beiden M6 × 12 mm-Schrauben 19.

  • Seite 62: Tür Montieren Und Einsetzen

    Montage Zum Schließen des Fensters wird der Fensteraufsteller um 90˚ ange- winkelt. 15 Tür montieren und einsetzen Schritt 15.1: Türschienen montieren In diesem Montageschritt werden die obere Türschiene und die untere Türschiene einge- setzt.
  • Seite 63 Montage 1. Befreien Sie die Türschienenaufnahme der Querstrebe von der Pulverbeschichtung. Andernfalls ist die Montage der oberen Tür- schiene oft nur sehr schwer möglich. Ver- wenden Sie hierfür Schleifpapier oder einen scharfkantigen Gegenstand. Aus optischen Gründen wird empfoh- len, nur den Teil der Querstrebe, der später von der Türschiene verdeckt wird, von der Pulverbeschichtung zu befreien.
  • Seite 64 Montage 7. Verschrauben Sie die obere Türschiene und das Querprofil mit der 4,8 × 13 mm-Bohr- schraube , damit die obere Türschiene nicht mehr verrutschen kann. 8. Legen Sie die untere Türschiene bereit. 9. Stecken Sie die untere Türschiene in das 3-Felder-Bodenprofil des Bodenrahmens. Hängen Sie dazu einen Schenkel der Türschie- ne in das 3-Felder-Bodenprofil ein.

  • Seite 65: Tür Montieren

    Montage Schritt 15.2: Tür montieren In diesem Montageschritt wird die Tür aus einer Stegplatte , zwei Türseitenprofi len und zwei Türrollenprofi len zusammengesetzt. Beachten Sie, dass in diesem Montageschritt die normalen M6-Muttern ohne Flansch verbaut werden. 1. Nehmen Sie die Türdichtung und ein Tür- seitenprofi...
  • Seite 66 Montage 3. Kürzen Sie die Türdichtung so weit, dass sie an jedem Ende 30 mm kürzer als das Türseiten- profil ist. 4. Setzen Sie anschließend das andere Ende der Türdichtung in die Nut des zweiten Türseiten- profils ein. Gehen Sie dabei vor wie oben be- schrieben.
  • Seite 67 Montage 8. Setzen Sie je eine M6-Mutter auf jede der M6 × 12 mm-Schrauben und ziehen Sie die M6- Flanschmuttern fest, um das Türrollenpro- fil fest mit den Türseitenprofilen zu verschrau- ben. 9. Nehmen Sie zwei 4,8 × 22 mm-Blechschrau- zur Hand. 10. Verschrauben Sie das Türrollenprofil auf bei- den Seiten mit den Türseitenprofilen, wobei Sie auf jeder Seite eine 4,8 × 22 mm-Blech- schraube...
  • Seite 68 Montage 13. Legen Sie die vier Türrollen , die vier Achs- bolzen und vier M6-Muttern für die 41 49 Montage bereit. 14. Beginnen Sie am oberen Ende der Tür. Stecken Sie eine M6-Mutter in den entsprechen- den Kanal des Türrollenprofils 15.

  • Seite 69: Tür Einsetzen

    Montage Schritt 15.3: Tür einsetzen In diesem Montageschritt wird die Tür eingehängt. 1. Schieben Sie die Tür von der Seite in die obere Türschiene und die untere Türschiene ein. 2. Stellen Sie sicher, dass die Türrollen kor- rekt in die obere Türschiene eingehakt sind. 3.

  • Seite 70: Türschienenschutz Montieren

    Montage Schritt 15.4: Türschienenschutz montieren 4. Nehmen Sie den Türschienenschutz eine 4,8 × 13 mm-Bohrschraube zur Hand. 5. Stecken Sie den Türschienenschutz auf der von der Vorderseite aus betrachtet rechten Seite der oberen Türschiene 6. Setzen Sie die 4,8 × 13 mm-Bohrschraube an, wobei Sie die 4,8 × 13 mm-Bohrschraube durch die Aussparung des Türschienenschut- zes führen.

  • Seite 71: Türgriff Montieren

    Montage Schritt 15.5: Türgriff montieren Als Erstes wird der Außentürgriff an der Au- ßenseite der Tür montiert. 1. Bohren Sie an den entsprechenden Stellen des Türseitenprofils zwei Löcher vor. Ver- wenden Sie dazu eine Bohrmaschine mit ei- nem 4 mm-Bohraufsatz . Benutzen Sie die Durchgangslöcher des Außentürgriffs als Schablone, damit sich die Bohrlöcher im kor- rekten Abstand befinden.
  • Seite 72 Montage 5. Setzen Sie den Innentürgriff auf den Türrah- men. Achten Sie darauf, dass die Durchgangs- löcher des Innentürgriffs und die Bohrlöcher im Türseitenprofil deckungsgleich sind. 6. Schrauben Sie den Innentürgriff mit drei 4,8 × 13 mm-Bohrschrauben fest...

  • Seite 73: Firstabdeckungen Und Regenabläufe Montieren

    Montage 16 Firstabdeckungen und Regenabläufe montieren In diesem Montageschritt werden die Firstabdeckungen sowie der linke Regenablauf und der rechte Regenablauf montiert. Die Regenabläufe werden geschlossen geliefert. Sie sind jedoch so ausgeformt, dass das Mittelstück mit einem Schraubendreher vorsichtig durchgestoßen werden kann, um eine Öffnung zu schaffen, durch die das Wasser ablaufen kann.
  • Seite 74 Montage 3. Befestigen Sie die Firstabdeckung mit den 4,8 × 13 mm-Bohrschrauben am Firstprofil. 4. Wiederholen Sie die oben beschriebenen Schritte mit der zweiten Firstabdeckung. 5. Nehmen Sie einen linken Regenablauf Hand. 6. Stecken Sie den linken Regenablauf in die Regenrinne auf der vorderen linken Seite des Produkts.

  • Seite 75: Streben Und Profile Verschrauben

    Montage 17 Streben und Profile verschrauben Im letzten Montageschritt werden die verschiedenen Streben und Profile miteinander verschraubt, was dem Produkt eine höhere Stabilität verleiht. An jedem der erwähnten Übergänge wird nur jeweils eine 4,8 × 13 mm-Bohrschraube verwendet. Beginnen Sie mit den Seiteneckprofilen den 2-Felder-Bodenprofilen 1.
  • Seite 76 Montage Fahren Sie mit den Seitenwandstreben den 2-Felder-Bodenprofilen fort. 7. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 8. Verschrauben Sie die Seitenwandstrebe und das 2-Felder-Bodenprofil mit der 4,8 × 13 mm-Bohr- schraube. 9. Wiederholen Sie die oben beschriebenen Schritte an allen Übergängen zwischen Seitenwandstre- ben und 2-Felder-Bodenprofilen.
  • Seite 77 Montage Fahren Sie mit den Dachstreben und den Re- genrinnen fort. 13. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 14. Verschrauben Sie die Dachstrebe und die Regen- rinne mit der 4,8 × 13 mm-Bohrschraube. 15. Wiederholen Sie die oben beschriebenen Schritte an allen Übergängen zwischen Dachstreben und Regenrinnen.
  • Seite 78 Montage Fahren Sie mit den Seitenwandkoppelprofilen und den 2-Felder-Bodenprofilen fort. 19. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 20. Verschrauben Sie das Seitenwandkoppel- profil und das 2-Felder-Bodenprofil mit der 4,8 × 13 mm-Bohrschraube. 21. Wiederholen Sie die oben beschriebenen Schritte an allen Übergängen zwischen Seitenwandkop- pelprofilen und 2-Felder-Bodenprofilen.
  • Seite 79 Montage Fahren Sie mit den Dachkoppelprofilen den Regenrinnen fort. 25. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 26. Verschrauben Sie das Dachkoppelprofil und die Regenrinne mit der 4,8 × 13 mm-Bohrschraube. 27. Wiederholen Sie die oben beschriebenen Schritte an allen Übergängen zwischen Dach- koppelprofilen und Regenrinnen. Fahren Sie mit den Dachkoppelprofilen den Firstprofilen fort.
  • Seite 80 Montage Fahren Sie mit den Türseitenprofilen und dem 3-Felder-Bodenprofil der Frontseite fort. 31. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 32. Verschrauben Sie das Türseitenprofil und das 3-Felder-Bodenprofil mit der 4,8 × 13 mm-Bohr- schraube. 33. Wiederholen Sie die oben beschriebenen Schritte am zweiten Türseitenprofil. Fahren Sie mit den Türseitenprofilen und der Querstebe...
  • Seite 81 Montage Fahren Sie mit den Seitenwandstreben dem 3-Felder-Bodenprofil an der Rückseite- seite fort. 37. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 38. Verschrauben Sie die Seitenwandstrebe und das 3-Felder-Bodenprofil mit der 4,8 × 13 mm-Bohr- schraube. 39. Wiederholen Sie die oben beschriebenen Schritte an der zweiten Seitenwandstrebe der Rückseite. Fahren Sie mit den Seitenwandstreben der Querstebe an der Rückseite fort.

  • Seite 82: Abschlussarbeiten

    Montage Fahren Sie mit den Giebeleckprofilen und den Firstprofilen fort. 43. Nehmen Sie eine 4,8 × 13 mm-Bohrschraube zur Hand. 44. Verschrauben Sie das Giebeleckprofil und das Firstprofil mit der 4,8 × 13 mm-Bohrschraube. 45. Wiederholen Sie die oben beschriebenen Schritte an allen Übergängen zwischen Giebeleckprofilen und Firstprofilen.

  • Seite 83: Reinigung

    Beschädigungen des Produkts Technische Daten führen. − Verwenden Sie keine aggressiven Rei- Modell: Gewächshaus nigungsmittel, Bürsten mit Metall- oder „Royal“ Nylonborsten sowie keine scharfen oder Gewicht: 136 kg metallischen Reinigungsgegenstände Abmessungen (B × H × T): 236 × 311 × 235 cm wie Messer, harte Spachtel und derglei- chen.
  • Seite 84 VERTRIEBEN DURCH: GFP HANDELS GESMBH PASSAUERSTRASSE 24 4070 EFERDING AUSTRIA KUNDENDIENST KUNDENDIENST 708910 XXXXX 069-175549038 0676 7779043 Bitte wenden Sie sich an Ihre HOFER-Filiale. www.gfp-international.com JAHRE MODELL: MODELL: GARANTIE XXXXXXXXXXXXXXXXX GEWÄCHSHAUS „ROYAL“ XX/20XX 02/2021...
