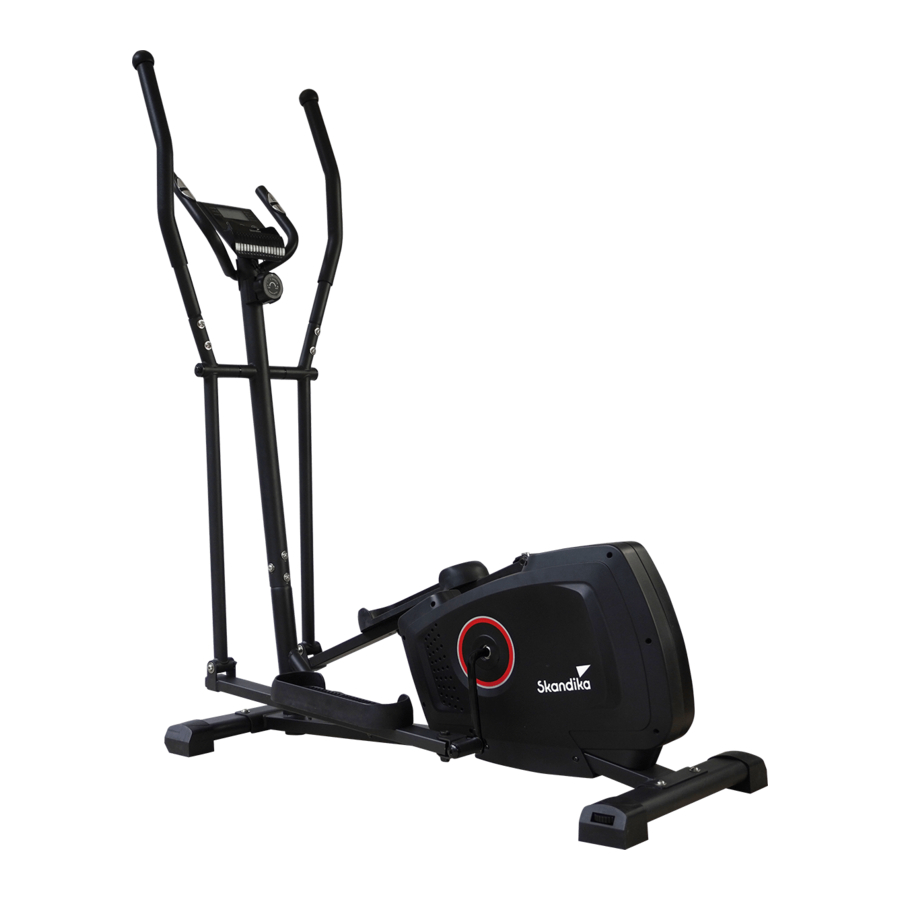

- Seite 1 Vidar Art.Nr. SF-2840 / SF-2841...
-
Seite 2: Inhaltsverzeichnis
MAX Trader GmbH Cross- Die Videos zum Auf- und Adresse Wilhelm-Beckmann-Str. 19, D-45307 Essen trainer Artikelnummer | Name SF-284x | Crosstrainer Vidar Abbau sowie FAQ und die Klasse Anleitungen zum Down- Standard EN 20957 loaden findest Du auf unserer Skandika Service WARNUNG: Lesen Sie vor Gebrauch die Bedienungsanleitung. -
Seite 3: Wichtige Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Um die Verletzungsgefahr zu reduzieren, muss diese Anleitung vor dem Gebrauch vollständig gelesen und verstanden werden! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in dieser Anleitung vorgesehen. Lesen Sie die Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät einsetzen und bewahren Sie die Gebrauchsanleitung für die weitere Nutzung auf. -
Seite 4: Aufbauanleitung
AUFBAUANLEITUNG SCHRITT 1: ANBRINGEN DER STANDFÜSSE Zuerst bringen Sie den vorderen und hinteren Standfuß (34=vorn und 47=hinten) am Hauptrahmen (29) an. Hierzu werden je 2 Schrauben (20) und 2 Unterlegscheiben (26) benötigt, welche Sie zuerst aus den jeweiligen Standfüßen entfernen müssen. Ziehen Sie die Verbindungen gut fest. Mit Hilfe der Höheneinsteller am hinteren Standfuß (47) können und müssen evtl. -
Seite 5: Schritt 2: Montage Der Griffstütze
AUFBAUANLEITUNG SCHRITT 2: MONTAGE DER GRIFFSTÜTZE Lösen Sie die Schrauben (35) und Wellscheiben (11) aus dem Hauptrahmen (29). Drehen Sie den Widerstandsein- steller (16) auf die leichteste Stufe und verbinden Sie das Widerstandskabel-Oberteil (16) mit dem Widerstands- kabel-Unterteil (79), sowie das Computerkabel-Oberteil (17) mit dem Computerkabel-Unterteil (78). Setzen Sie nun vorsichtig (ohne ein Kabel einzuklemmen) die Gri stütze (18) in den Hauptrahmen (29) ein und befestigen Sie sie mit den Schrauben (35) und Wellscheiben (11). -
Seite 6: Schritt 3: Trittflächenmontage
AUFBAUANLEITUNG SCHRITT 3: TRITTFLÄCHENMONTAGE Befestigen Sie die linke und rechte Tritt äche (30L/R) jeweils mit den Schrauben (31), Federscheiben (27), Unter- legscheiben (26) und Muttern (23) an der Tritt ächenstrebe (32 bzw. 33) wie abgebildet. -
Seite 7: Schritt 4: Schwungstangenmontage Unterer Teil
AUFBAUANLEITUNG SCHRITT 4: SCHWUNGSTANGENMONTAGE UNTERER TEIL Entfernen Sie die Schrauben (40 & 41), Federscheiben (42), Muttern (43 & 44), sowie die Schrauben (22), Muttern (23), Unterlegscheiben (26) und Wellscheiben (27) aus den Tritt ächenstreben (32 bzw. 33). Montieren Sie die rechte (32) und linke (33) Tritt ächenstrebe mit den Schrauben (40 & 41), Federscheiben (42) und Muttern (43 &... -
Seite 8: Schritt 5: Handgriffmontage
SCHRITT 5: HANDGRIFFMONTAGE Entfernen Sie zunächst die Schrauben (35) und Wellscheiben (11) aus der Gri stütze (18). Führen Sie die Pulskabel (13) durch die größte Bohrung der Gri stütze (18) und nach oben durch die Ö nung. Befestigen Sie dann den Handgri (6) mit den Schrauben (35) und Wellscheiben (11) an der Gri stütze (18). -
Seite 9: Schritt 7: Schwungstangenmontage Oberer Teil
SCHRITT 7: SCHWUNGSTANGENMONTAGE OBERER TEIL Entfernen Sie die Schrauben (35) und Wellscheiben (11) aus den oberen Schwungstangen (2L & 2R). Setzen Sie dann die beiden oberen Schwungstangen (2L & 2R) in die beiden unteren Schwungstangenenden (28L & 28R) ein und befestigen Sie diese mit den Schrauben (35) und Wellscheiben (11). PRÜFEN SIE VOR DER BENUTZUNG, OB ALLE SCHRAUBEN UND MUTTERN FESTGEZOGEN SIND! -
Seite 10: Explosionszeichnung
EXPLOSIONSZEICHNUNG... - Seite 11 EXPLOSIONSZEICHNUNG...
-
Seite 12: Teile-Liste
TEILE LISTE Teil Teil Bezeichnung Menge Bezeichnung Menge Computer Rechte Flanschmutter 2 L/R Obere Schwungstange (L/R) je 1 Kugellager Kugellagerhalterung Rundkopf-Rohrstopfen Linke Flanschmutter Schaumsto gri Stopfen ø25 Verschlussstück Handgri Mutter Keilriemen Schaumsto gri für Handgri Pulssensor Schraube M10×1,25 Schraube ST4,2×20 Unterlegscheibe D10 Achse Feder... -
Seite 13: Tasten Und Bedienung
COMPUTERBEDIENUNG COMPUTERFUNKTIONEN • Scan: Automatischer Anzeigewechsel aller Funktionswerte • Time: Anzeige der Trainingszeit von 0:00 - 99:59 Min. • Speed: Tempo von 0,0 - 999,9 km/h • Distance: Wegstrecke von 0,0 - 9999 km • Calories: Ca. Kalorienverbrauch von 0,0 - 9999 kcal •... - Seite 14 Tippen Sie nun auf OK und kehren Sie zum Hauptmenü zurück. Sie können nun einen Kurs auswählen (je nach Art Ihres KinoMap-Kontos). Drücken Sie auf Start und beginnen Sie mit dem Training! Vidar 4. Skandika auswählen 5. Das Gerät auswählen...
-
Seite 15: Verwendung Von Apps
VERWENDUNG VON APPS FITSHOW Aktivieren Sie Bluetooth auf ihrem Mobilgerät, laden Sie die App herunter und installieren Sie ® diese auf Ihrem iOS- oder Android-Gerät. Sie können diese über die App-Suchfunktion Ihres Ge- rätes nden. Nach erfolgreicher Installation können Sie die App auf Ihrem Mobilgerät starten. Um Trainingsdaten aufzeichnen zu können, müssen Sie sich in der App registrieren. -
Seite 16: Verwendung Von Apps / 16 Reinigung & Pflege
VERWENDUNG VON APPS / REINIGUNG & PFLEGE ZWIFT Ihr Gerätecomputer verfügt über eine Bluetooth -Ausrüstung und ist kompatibel zu der ® App „ZWIFT“. Bitte beachten Sie hierzu die folgenden Hinweise. Laden Sie ZWIFT über folgende Quellen herunter und installieren Sie die App auf Ihrem Gerät (z. B. PC, Laptop oder Mobiltelefon): Windows: http://www.zwift.com/download/pc... -
Seite 17: Aufwärmen
AUFWÄRMEN UND ABWÄRMEN AUFWÄRMEN und ABWÄRMEN Ein erfolgreiches Trainingsprogramm besteht aus einer Aufwärmphase, einer Trainingsphase und dem Abkühlen (Abwärmen). Die Trainingshäufigkeit sollte für Anfänger bei 2- bis 3-mal die Woche angesetzt werden, immer mit mindestens einem Tag Pause zwischen den Trainingseinheiten. Nach einigen Monaten kann die Häufigkeit auf 4- bis 5-mal wöchentlich gesteigert werden. -
Seite 18: Garantiebedingungen
Sie Möglichkeiten, eine Batterie anstatt der Entsorgung einer Wiederverwendung zuzuführen, beispielsweise durch die Rekonditionierung oder die Instandsetzung der Batterie. Im Zuge ständiger Produktverbesse- Für Ersatzteile kontaktieren Sie bitte folgende E-Mail-Adresse: service@skandika.de rungen behalten Der Service erfolgt durch: MAX Trader GmbH, Wilhelm-Beckmann-Straße 19, 45307 Essen, wir uns technische... - Seite 56 Vertrieb & Service durch / Sales & Service by Ventes et services par MAX Trader GmbH Wilhelm-Beckmann-Straße 19 45307 Essen Germany SF-284x Vidar DE_GB_FR Ver. 1.0...
