Differenzdruckschalter
Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH
BA_DE_DS31
3.2.1 Schneidringverschraubung
Gegenhalt
Überwurfmutter

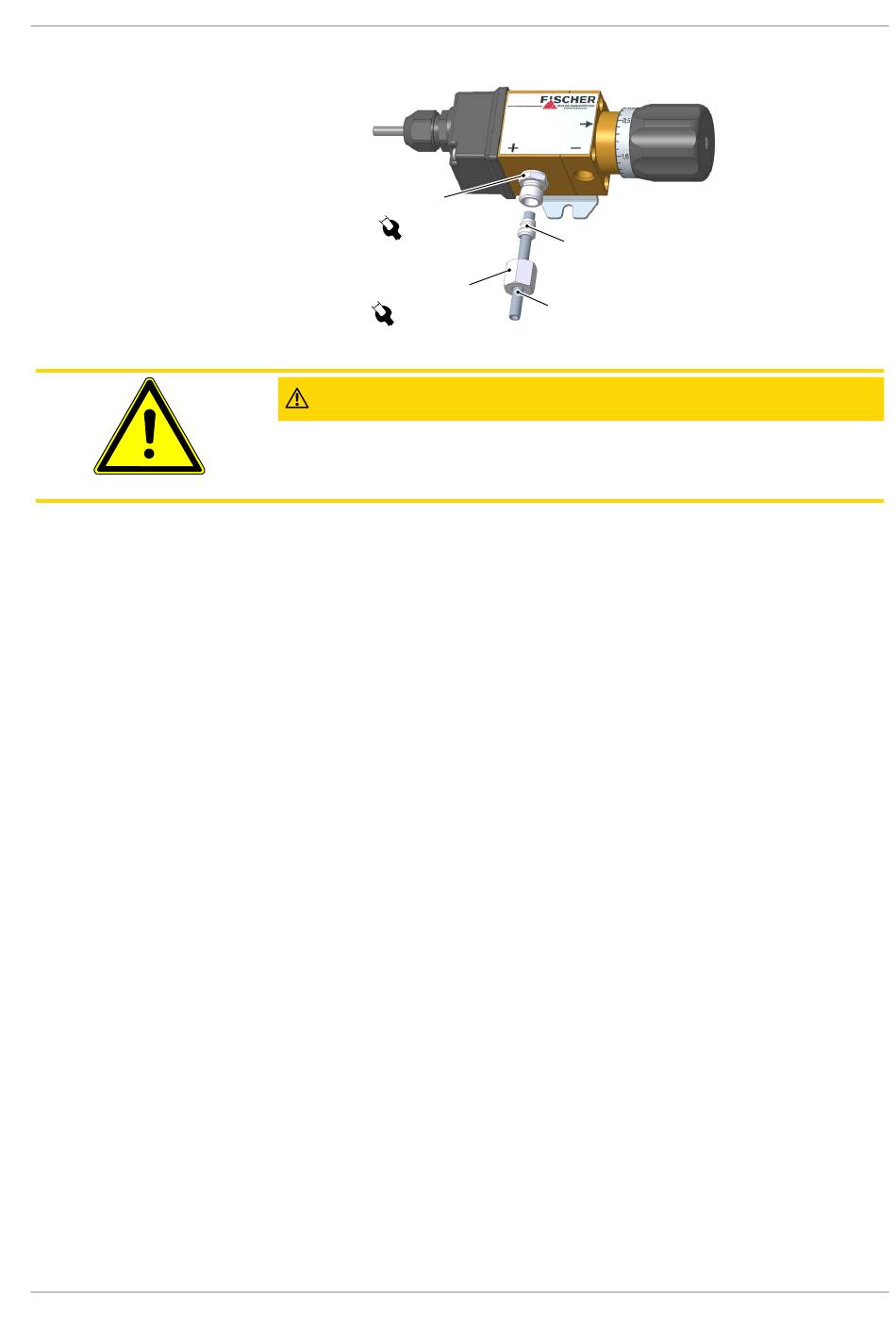

Abb. 4: Prozessanschluss
VORSICHT
Maximales Anzugsmoment
Für das G⅛ Zoll Innengewinde beträgt das maximale Anzugsmoment 5 Nm.
Die Schneidringverschraubungen dürfen nur mit Gegenhalt montiert werden.
Vorbereitung
• Die Montage darf nur mit rechtwinklig abgesägten Rohren erfolgen. Es gel-
ten die üblichen Toleranzen für Mindestrohrlänge, Winkel und Fase.
• Führen Sie eine Vormontage des Schneidringes durch.
• Verwenden Sie bei Edelstahl ein Gleitmittel.
Montage am Montageort
• Vormontiertes Rohrende mit Schneidring und Überwurfmutter in Rohrver-
schraubung einsetzen.
• Rohrverschraubung mit Schraubenschlüssel gegenhalten.
• Überwurfmutter mit Schraubenschlüssel ca. 1/4 bis 1/3 Umdrehung über
den spürbaren Kraftanstieg anziehen.
14 mm
Schneidring (vormontiert)
14/17 mm
Präzisionsrohr
Montage | 3
