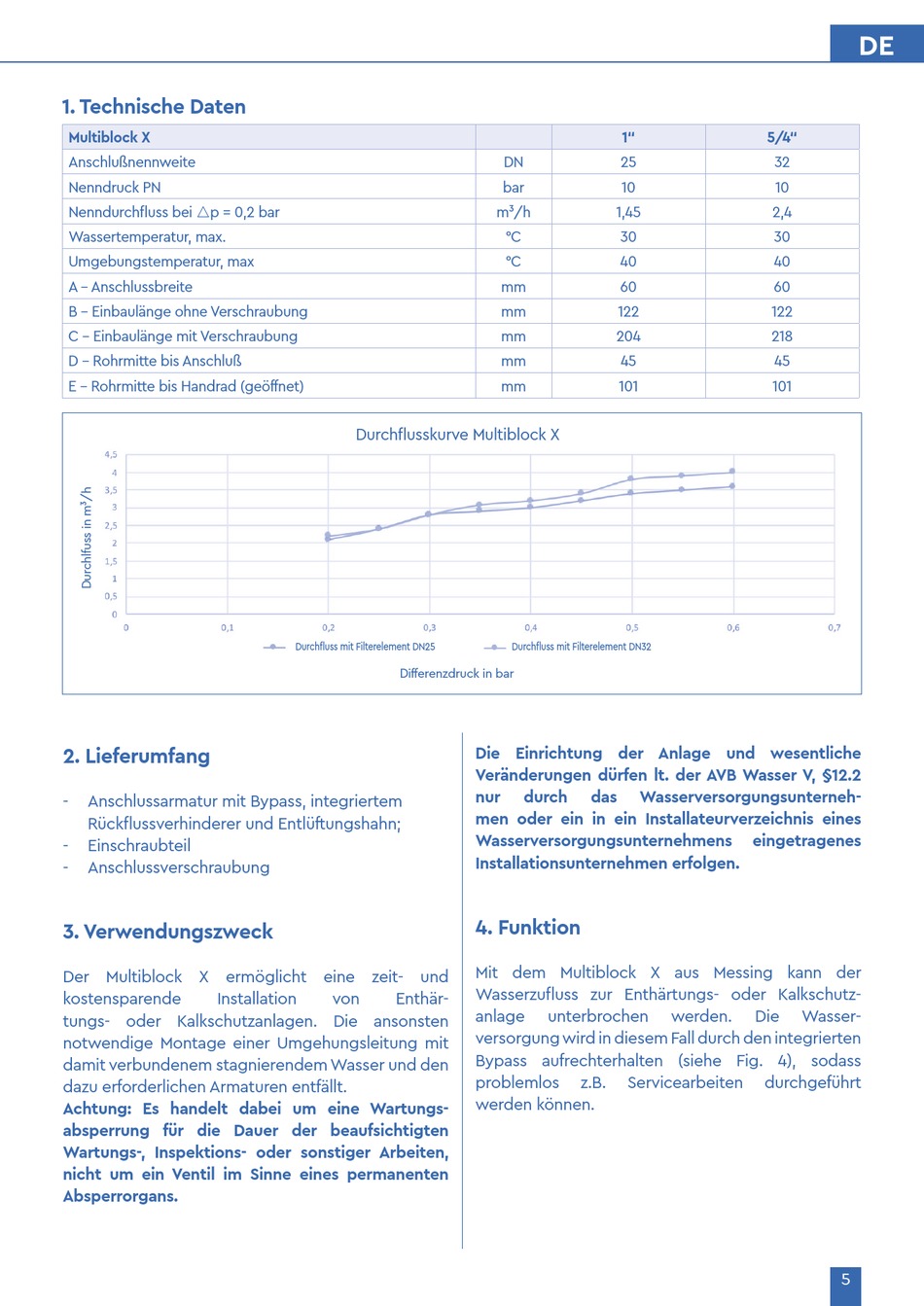

1. Technische Daten

Multiblock X
Anschlußnennweite
Nenndruck PN
Nenndurchfluss bei p = 0,2 bar
Wassertemperatur, max.
Umgebungstemperatur, max
A – Anschlussbreite
B – Einbaulänge ohne Verschraubung
C – Einbaulänge mit Verschraubung
D – Rohrmitte bis Anschluß
E – Rohrmitte bis Handrad (geöffnet)
2. Lieferumfang
- Anschlussarmatur mit Bypass, integriertem
Rückflussverhinderer und Entlüftungshahn;
- Einschraubteil
- Anschlussverschraubung
3. Verwendungszweck
Der Multiblock X ermöglicht eine zeit- und
kostensparende Installation
tungs- oder Kalkschutzanlagen. Die ansonsten
notwendige Montage einer Umgehungsleitung mit
damit verbundenem stagnierendem Wasser und den
dazu erforderlichen Armaturen entfällt.
Achtung: Es handelt dabei um eine Wartungs-
absperrung für die Dauer der beaufsichtigten
Wartungs-, Inspektions- oder sonstiger Arbeiten,
nicht um ein Ventil im Sinne eines permanenten
Absperrorgans.
Durchflusskurve Multiblock X
Durchfluss mit Filterelement DN25
Differenzdruck in bar
von Enthär-
1"
DN 25
bar 10
m³/h 1,45
°C 30
°C 40
mm 60
mm 122
mm 204
mm 45
mm 101
Durchfluss mit Filterelement DN32

Die Einrichtung der Anlage und wesentliche

Veränderungen dürfen lt. der AVB Wasser V, §12.2
nur durch das Wasserversorgungsunterneh-
men oder ein in ein Installateurverzeichnis eines
Wasserversorgungsunternehmens
Installationsunternehmen erfolgen.
4. Funktion
Mit dem Multiblock X aus Messing kann der
Wasserzufluss zur Enthärtungs- oder Kalkschutz-
anlage unterbrochen
versorgung wird in diesem Fall durch den integrierten
Bypass aufrechterhalten (siehe Fig. 4), sodass
problemlos z.B. Servicearbeiten
werden können.
5/4"
32
10
2,4
30
40
60
122
218
45
101
eingetragenes
werden. Die Wasser-
durchgeführt
5
