Wartung

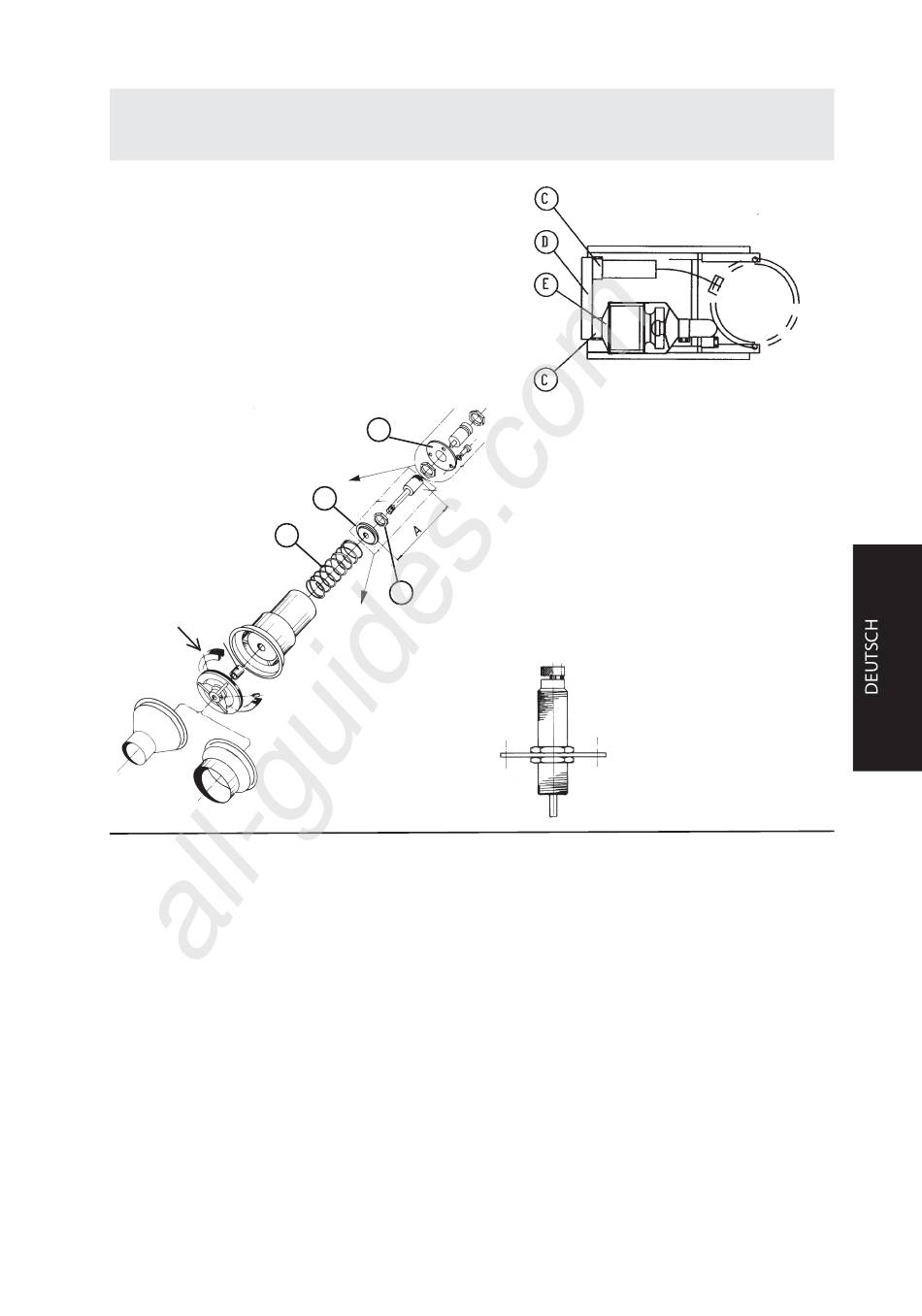

Wechsel des HEPA Filters
Lockern Sie die Verbindungsstellen C und den Einlass-
kanal D zusammen mit dem Einlasskonus E und dre-
hen Sie ihn um den Mikrofi lter freizulegen. Stülpen Sie
einen Plastiksack, Art. Nr. 4714, über das Filtergehäuse
und nehmen Sie den Filter heraus. Verschließen Sie den
Plastiksack. Der neue Mikrofi lter wird in umgekehrter
Reihenfolge wie oben beschrieben wieder eingebaut.
D
2.
E
Einstellung des Vakuumventils (nicht beim die
DC 11-Modul S)
Das Ventil ist auf einen Unterdruck von 18 kPa vorein-
genommen. Möchten Sie hierzu eine Änderung vor-
nehmen, sollten Sie dazu in folgenden Schritten vor-
gehen:
- Schließen Sie an der Absaugseite ein Manometer
an. Messen Sie den Druck bei komplett geschlos-
senem Einlass.
- Stellen Sie die Pumpe ab und demontieren Sie das
Vakuumablassventil.
- Entfernen Sie den Schalldämpferdeckel (1) und
messen Sie die Distanz.
- Lösen Sie die Sicherungsmutter (3).
All manuals and user guides at all-guides.com
1.
4.
3.
DC 11-Module 7.5 kW - 41
Vakuumventil (nicht bei den DC 11-Modulen S))
Demontieren Sie das Vakuumventil (D). Säubern und
fetten Sie die Achse und das Lager. Überprüfen Sie die
Gummidichtung (E). Wechseln Sie die Dichtung, wenn
sie rissig oder erhärtet ist (Art. Nr. 4710).
Überprüfen Sie die Funktionstüchtigkeit der hydrau-
lischen Dämpfung (F).
F
- Arretieren Sie die Spannfeder durch das Drehen
des Federtellers (4).
Die Spannkraft der Feder (2) beeinfl usst den Öff nungs-
druck. Die Änderung der Distanz um 1.5 mm ergibt
eine Druckveränderung von 1 kPa.
- Schließen Sie das Vakuumventil nach der Einstellung
wieder und überprüfen Sie den Druck.
- Kontrollieren Sie alle Kabel und Verbindungen.
Führen Sie, wenn nötig, Reparaturen durch.
- Montieren Sie die Sicherungsteile wieder, schal-
ten Sie die Pumpe an und nehmen Sie einen
Testlauf vor.
