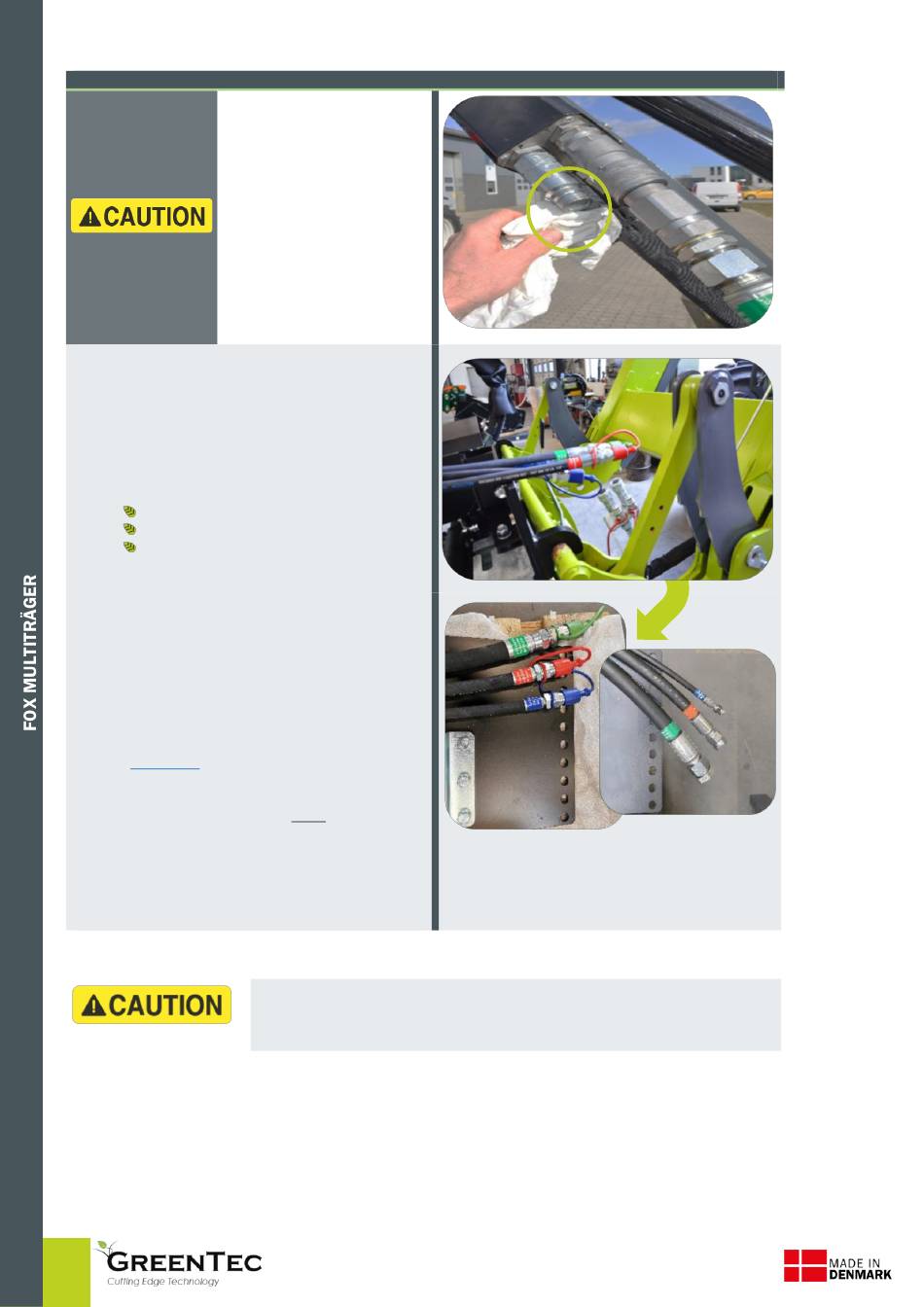

Achten Sie beim Anschluss
immer auf Verunreinigungen.
MÜSSEN vor dem Anschließen
der Schläuche abgewischt,
5. Es müssen mindestens drei
Hydraulikschläuche vom FOX-Multiträger
zum Fahrzeug verlegt werden:
Ablaufschlauch (blau)
Druckschlauch (rot)
Rücklaufschlauch (grün)
6. Montage entweder mit Schnellkupplungen
oder serienmäßigen Hydraulik-
Verbindungsstücken.
(Ziehen Sie serienmäßige Hydraulik-
Verbindungsstücke entsprechend der
Tabelle 21 an – Seite 57)
Je nach Auswahl des Maschinenzubehörs
müssen möglicherweise mehr als drei
Schläuche angeschlossen werden,
beispielsweise für die hydraulische
Arbeitswinkelverstellung.
Tabelle 15 – Anleitung zur Montage und zum Anschluss des FOX-Multiträgers am Frontlader
42
ANSCHLUSS VON HYDRAULIKSCHLÄUCHEN:
von Hydraulikschläuchen
Verschmutzte
Hydraulikkupplungen
gewaschen oder gereinigt
werden.
Hydraulikschläuche müssen so geführt und montiert werden, dass sie sich bei
Bewegungen des Frontladers frei mitbewegen können, ohne zu verklemmen,
sich zu lösen oder die Maschine oder das Gerät anderweitig zu beschädigen.
