GreenTec LRS 1602 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für LRS 1602:
Diese Anleitung herunterladen
Inhaltsverzeichnis

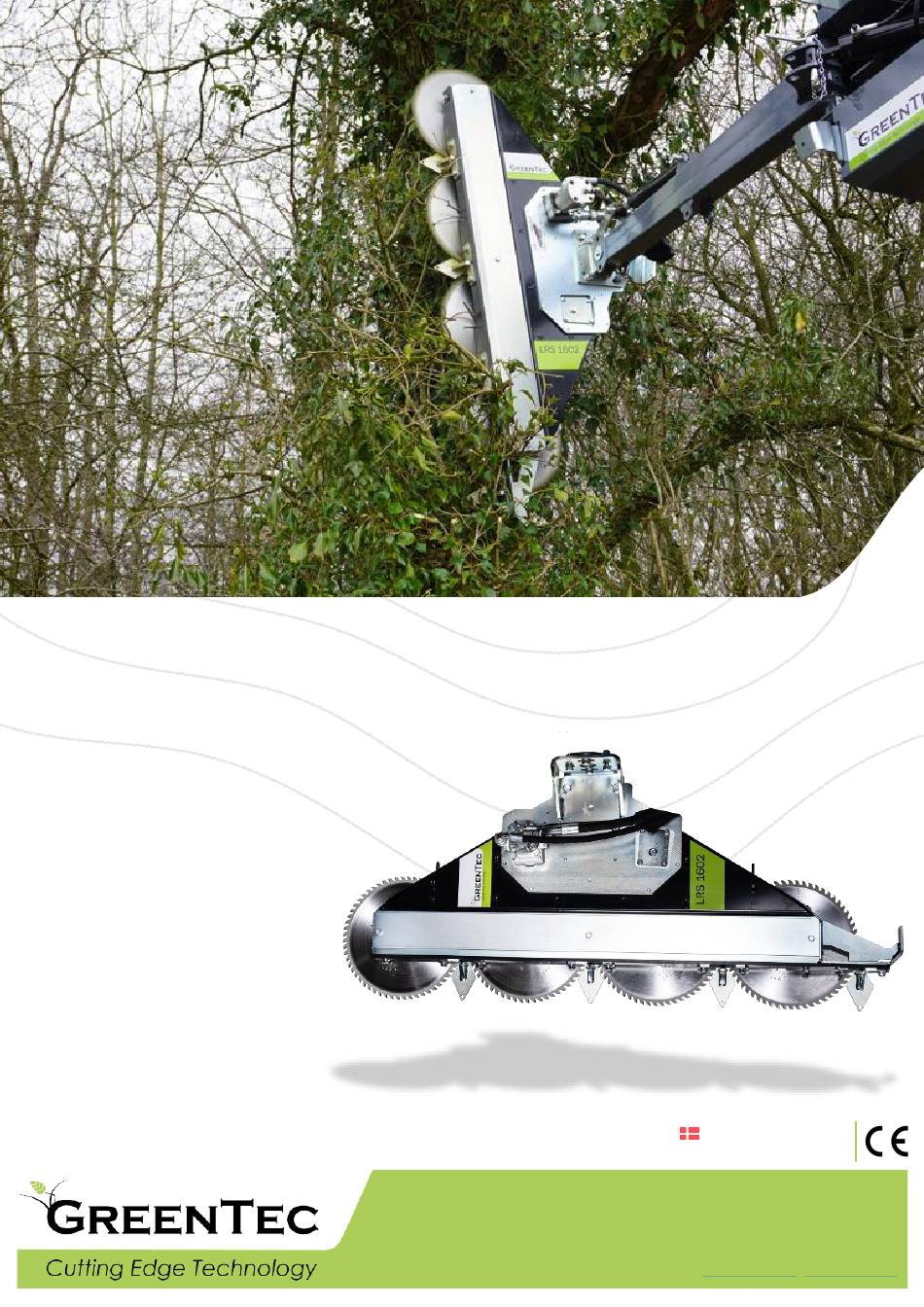

LRS 1602 Astsäge
Betriebsanleitung
DE
2. Version
Der ursprüngliche Inhalt dieser Betriebsanleitung darf ohne die
vorherige schriftliche Genehmigung von GreenTec nicht reproduziert,
verbreitet, übertragen, transkribiert oder übersetzt werden.
Made in Denmark
Copyright © 2025 GreenTec A/S
Designed and manufactured
Alle Rechte vorbehalten.
Merkurvej 25, DK-6000 Kolding
+45 75 55 36 44 |
info@GreenTec.eu
|
www.GreenTec.eu
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GreenTec LRS 1602

Inhaltszusammenfassung für GreenTec LRS 1602

  • Seite 1 LRS 1602 Astsäge Betriebsanleitung 2. Version Der ursprüngliche Inhalt dieser Betriebsanleitung darf ohne die vorherige schriftliche Genehmigung von GreenTec nicht reproduziert, verbreitet, übertragen, transkribiert oder übersetzt werden. Made in Denmark Copyright © 2025 GreenTec A/S Designed and manufactured Alle Rechte vorbehalten.

  • Seite 3: Hersteller, Name Und Adresse (A)

    (Originalausgabe) ! WICHTIG ! Für einen ordnungsgemäßen Betrieb muss dieser GreenTec LRS 1602 Astsäge auf einem zugelassenen Auslegemulcher oder Multiträger mit einem zugelassenen Fahrzeug montiert werden. Es ist wichtig, dass der Bediener sowohl die Betriebsanleitung, das Ersatzteilbuch als auch alle anderen relevanten technischen Unterlagen für den Auslegemulcher oder Multiträger, und das Fahrzeug erhält, bevor...
  • Seite 4 GreenTec A/S Die Vision von GreenTec ist es, Qualitätsmaschinen für die Pflege von Grünflächen zu entwickeln und zu vertreiben, u.a. in Landwirtschaft, Industrie, Flughäfen und im kommunalen Bereich. Durch innovative Produktentwicklung streben wir danach, in unserem Bereich führend zu werden.

  • Seite 5: Inhaltsverzeichnis

    Typenschild ............................................. 3 1.3) Garantiebedingungen .......................................... 3 1.4) Verantwortung für Fehler und Auslassungen ................................4 1.5) Verwendung mit anderen Herstellern als GreenTec ..............................4 Allgemeine Informationen ..........................................5 2.1) Anleitung zur Verwendung dieser Betriebsanleitung ............................... 5 2.2) Bedeutung der Hinweisschilder ....................................... 5 2.3)
  • Seite 6 Vorbereitung von Anbaugerät ....................................37 5.4.3) Anbau und Anschluss der Maschine (i) ................................40 5.4.3.1) Anbau und Anschluss des LRS 1602 Astsäge am Geräteträger: ....................41 5.4.3.2) Abbau und Trennung des LRS 1602 Astsäge am Geräteträger: ....................45 5.5) Vorbereiten der Maschine für den Einsatz ................................46 5.5.1)
  • Seite 7 Inspektion und Wartung (e, r) ........................................61 6.1) Hinweise zur sicheren Wartung und Einstellung(en) ............................. 62 6.1.1) Richtiger Transport Ihrer Greentec-Maschine ..............................62 6.2) Tägliche und routinemäßige Inspektionen (e) ................................63 6.3) Anziehen von Schrauben und hydraulischen Anschlüssen ..........................65 6.3.1)

  • Seite 8: Tabellen Und Abbildungen

    Tabelle 23 – Montage des Schutzshienen für Sägeblätter ................................39 Tabelle 24 – Anziehen von Fittings für Hydraulikschläuche ................................. 39 Tabelle 25 – Anbau und Anschluss der LRS 1602 Astsäge am Geräteträger (1/3)......................41 Tabelle 26 – Anbau und Anschluss der LRS 1602 Astsäge am Geräteträger (2/3)......................42 Tabelle 27 –...

  • Seite 9: Abbildungen In Dieser Betriebsanleitung

    Tabelle 34 – Anzugsdrehmomente für Hydraulikschläuche und -Fittings ..........................66 Tabelle 35 – Riemendiagramm: LRS 1602 Astsäge (rechts/links) ............................. 70 Tabelle 36 – Messung von Druck und Durchfluss: LRS 1602 Astsäge ............................73 Tabelle 37 – Übersicht über die Entsorgung/Verschrottung von Maschinenteilen ......................76 Tabelle 38 –...

  • Seite 11: Konformitätserklärung (C)

    Gemäß Maschinenverordnung (EU) 2023/1230 Anhang V.A HERSTELLER: GreenTec A/S ADRESSE: Merkurvej 25 STANDORT: DK-6000 Kolding Wir, GreenTec A/S, erklären in alleiniger Verantwortung, dass die Maschine: TYPE: PRODUKT: ZUGELASSEN MIT: Scorpion 330 S - Basic Front Scorpion 330 PLUS – Basic Front Scorpion 330 S Scorpion 330 PLUS Scorpion 430 S –...

  • Seite 12: Maschinendaten Und Nützliche Informationen (B)

    Maschine gehörenden Unterlagen erhält und die Maschine ordnungsgemäß über das Extranet auf der GreenTec-Webseite registriert wird: https:/ /extranet.greentec.eu/login Bei Unklarheiten bezüglich der Zugangsdaten wenden Sie sich bitte an GreenTec – After-Sales Service: service@greentec.eu Der Händler oder Importeur muss außerdem sicherstellen, dass der Käufer und der Bediener den Inhalt der Unterlagen vollständig verstehen, bevor sie die Maschine verwenden.

  • Seite 13: Typenschild

    Verkaufs- und Lieferbedingungen von GreenTec: Jegliche Schäden und Mängel aufgrund von Verstößen gegen https:/ /greentec.eu/de/ueber-uns/verkaufs-und-lieferbedingungen/ Straßen- und/oder Verkehrsregeln. (Arbeitskosten im Zusammenhang mit einer Garantie werden immer zu einem festen Standardsatz zwischen GreenTec und unseren Händlern abgerechnet) Tabelle 5 – Garantieabdeckung...

  • Seite 14: Verantwortung Für Fehler Und Auslassungen

    Recht, sich über Menge und Qualität der gelieferten Ware zu beschweren. GreenTec hat das Recht und die Pflicht, alle Fehler zu beheben, die auf Konstruktions-, Material- inkl. Verarbeitungsfehler zurückzuführen sind. GreenTec entscheidet, ob die Abhilfe durch Reparatur oder Ersatz des schadhaften Teils/Teile erfolgen muss.

  • Seite 15: Allgemeine Informationen

    Anleitung zur Verwendung dieser Betriebsanleitung Lesen Sie diese Betriebsanleitung vor dem Anbau und Inbetriebnahme der Maschine sorgfältig durch. Wenden Sie sich im Zweifelsfall an Ihren örtlichen Händler oder an den Kundendienst von GreenTec. Die Abbildungen in dieser Betriebsanleitung dienen ausschließlich der Erklärung, Information und Veranschaulichung der allgemeinen...

  • Seite 16: Sicherheit

    Abbildung 2 – Sicherheitsschilder: Persönliche Schutzausrüstung Die empfohlene Schutzausrüstung deckt zusammen mit den in diesem und den folgenden Abschnitten genannten Punkten die von GreenTec als notwendig erachteten Vorsichtsmaßnahmen beim Einsatz der Maschine ab. Die jeweiligen Umstände, die bei der Arbeit mit dieser Maschine auftreten können, sind nicht immer vorhersehbar.

  • Seite 17: 2) Warnschilder

    3.3.2) Warnschilder Die folgenden Warnschilder weisen auf Gefahren hin, denen Sie bei der Arbeit mit und beim Aufenthalt in der Nähe der Maschine ausgesetzt sind: WARNSCHILDER: Warnung! Warnung! Lesen Sie die relevanten Achten Sie immer auf Frei- Betriebsanleitungen sorgfältig leitungen! Zwischen den Strom- durch, bevor Sie diese Maschine masten besteht immer die verwenden.

  • Seite 18: Betrieb Im Öffentlichen Raum

    3.4) Betrieb im Öffentlichen Raum Bei Arbeiten an öffentlich zugänglichen Orten, etwa am Straßenrand, muss der Aufenthalt anderer Personen in diesem Bereich berücksichtigt werden. Halten Sie die Maschine sofort an, wenn sich etwa Fußgänger, Radfahrer oder Reiter der Sicherheitszone nähern. Nehmen Sie die Arbeit erst dann wieder auf, wenn diese in sicherem Abstand sind. Wenn die Maschine auf öffentlichen Straßen eingesetzt wird, müssen die geltenden Verkehrsvorschriften unbedingt beachtet werden.

  • Seite 19: 3) Empfohlene Schilder Für Arbeiten Auf Öffentlichen Straßen

    3.4.3) Empfohlene Schilder für Arbeiten auf Öffentlichen Straßen Vorgeschriebenes Schild: „Links halten” Blaues Schild mit weißem Pfeil. Links halten Schild muss an der Maschinenrückseite zu sehen sein. Warnschild: „Straßenarbeiten“ Ergänzender Text zur Art der Arbeiten mit Schneidearbeiten entsprechendem Abstand. Beispiel: „Schneidearbeiten am Randstreifen am Randstreifen 0–1 km”...

  • Seite 20: Empfehlungen Für Optimale Sicherheit Und Reibungslosen Betrieb (L)

    3.5) Empfehlungen für Optimale Sicherheit und Reibungslosen Betrieb (l) Berücksichtigen Sie bei der Verwendung der Maschine stets die folgenden Gefahren: In den falschen Händen kann diese Maschine lebensgefährlich sein. Daher ist es äußerst wichtig, dass sowohl der Eigentümer der Maschine als auch der Maschinenbediener die folgenden Punkte vollständig verstehen, um sicherzustellen, dass sie sich der Gefahren bewusst sind, die bei der Verwendung der Maschine bestehen oder entstehen können, sowie der damit verbundenen Verantwortlichkeiten Nutzung der Maschine.

  • Seite 21: 1) Sicherheitsabstände

    3.5.1) Sicherheitsabstände Beim Einsatz der Maschine besteht die Gefahr, dass das Anbaugerät herumfliegende Gegenstände/Material wegschleudert. Abhängig von den Fahrbedingungen - besteht die Möglichkeit, dass schwere Bruchstücke umherfliegen und Personen oder Ausrüstung beschädigen. • Achten Sie darauf, stets die vorgegebenen Sicherheitsabstände (SAV/SAH) zur Maschine einzuhalten.

  • Seite 22: 3.5.1.1) Freileitungen

    3.5.1.1) Freileitungen Achten Sie stets auf Freileitungen und arbeiten Sie in sicherem Abstand zu diesen! Zwischen Strommasten besteht immer die Gefahr, die Freileitungen zu berühren. Ein sicherer Arbeits- abstand hängt von der Spannung der Stromleitungen ab. Halten Sie stets den vorgegebenen Mindestsicherheitsabstand ein! Je höher die Spannung, desto größer ist der erforderliche Abstand zwischen den Stromleitungen und der Maschine! Im Zweifelsfall wenden Sie sich für Sicherheitshinweise immer an das...

  • Seite 23: Nötige Schutzmaßnahmen (M)

    3.6) Nötige Schutzmaßnahmen (m) Die Maschine muss auf folgende Weise verwendet werden: Achten Sie darauf, dass der Bediener der Maschine diese Betriebsanleitung sowie die Betriebsanleitungen des Multiträger und des verwendeten Fahrzeugs gelesen hat. Achten Sie darauf, dass der Bediener der Maschine in die Verwendung der Maschine eingewiesen ist. Tragen Sie Gehörschutz, wenn Sie die Maschine aus einem nicht-schallisolierten Fahrerhaus heraus bedienen oder wenn die Kabinenfenster geöffnet sind.

  • Seite 24: Warnungen Vor Unsachgemäßer Verwendung Der Maschine (H)

    3.7) Warnungen vor Unsachgemäßer Verwendung der Maschine (h) Verwenden Sie die Maschine nicht wie folgt: Nehmen Sie die Maschine nicht in Betrieb, bevor Sie die zugehörigen Betriebsanleitungen gelesen und verstanden haben. Der Bediener muss auch mit den Bediengriffen gemäß der Betriebsanleitung des angebauten Multiträger vertraut sein.

  • Seite 25: Sicherheitshinweise Für Wartung, Einstellung Und Inspektion (S)

    3.8) Sicherheitshinweise für Wartung, Einstellung und Inspektion (s) Die Maschine muss auf folgende Weise gewartet werden: Der Betreiber hat dafür zu sorgen, dass alle Wartungs-, Inspektions- und Montagearbeiten von befugtem und qualifiziertem Fachpersonal ausgeführt werden, das über ausreichende Kenntnisse der maßgeblichen Betriebsmaterialien verfügt.

  • Seite 26: Maschinenbeschreibung (D)

    Es zeichnet sich durch einen perfekten Schnitt aus, sowohl für sehr dünne Zweige als auch für Äste bis 12 cm dicke. Bei der Montage der LRS 1602 Quadsaw an einem Geräteträger für z.B. einen Kompakttraktor, kann eine Fahrgeschwindigkeit von bis zu 5 km/h aufrechterhalten werden.
  • Seite 27 Mechanischer Schnellwechsel Option Ölmengenteiler Option Rotormesser (4 Stück) Option Tabelle 7 – Übersicht der Ausstattung Beachten Sie den Sektion in der Betriebsanleitung zu Zusatzausstattungen – Seite 28-31, und informieren Sie sich auf der Website von GreenTec über die Ausstattungsoptionen der Maschine...

  • Seite 28: Verwendung Der Maschine

    4.2.2) Anwendung und Einschränkungen der Maschine (h) Der LRS 1602 Astsäge kann in Kombination mit einem Geräteträger, an einer Vielzahl an kleinen und mittelgroßen Fahrzeugen wie Kompaktladern, Frontladern, Traktoren und Baggern montiert werden. Mindestleergewicht des Fahrzeugs von 1.500 – 3.000 kg, je nach Modell des Geräteträger.

  • Seite 29: Komponenten Der Maschine

    4.3) Komponenten der Maschine 4.3.1) Hauptrahmen mit zentraler Anbaupunkt Der Hauptrahmen der LRS 1602 Astsäge besteht aus massiven Stahlelementen und hat eine Arbeitsbreite von 1,6 Metern inkl. Sägeblätter. Die Maschine ist so konstruiert, dass sich der Befestigungspunkt für den Geräteträger zentral am Hauptrahmen der Astsäge befindet.

  • Seite 30: 2) Öl Motor

    4.3.2) Öl Motor Der Öl Motor der LRS 1602 Astsäge ist ein 2-Wege-Hydraulik- getriebemotor mit externem Leck Öl-anschluss. Mit einer Leistung von 40 l/min @ 190 bar, treibt der Motor den Riemenantrieb und die Sägeblätter mit 2700 U/min an. Der Motor wird entweder direkt vom DW-Auslass des Fahrzeugs oder von der Hydraulikanlage des Geräteträgers mit Öl versorgt.

  • Seite 31: Power-Band Riemenantrieb

    4.3.3) Power-Band Riemenantrieb Der Power-Band Riemenantrieb der LRS 1602 Astsäge sorgt für die Kraftübertragung zwischen Ölmotor und den Sägeblättern. Der Riemenantrieb ist symmetrisch aufgebaut mit Riemenantrieb an der Motorwelle, 4x Riemenscheiben an jedem Sägeblatt inkl. 2x Riemenspannrollen, um die Riemen in ihrem Laufweg gespannt zu halten.

  • Seite 32: 4) Widia-Sägeblätter

    -10°, was für einen schnellen und aggressiven Schnitt sorgt, der aber dennoch sauber ist und die Präzision, dass das Material splittert. Die Sägeblätter des LRS 1602 Astsäge müssen mit einer empfohlenen Drehzahl von 2700 U/min laufen. Die Drehzahl der Sägeblätter ist propor- tional zum empfohlenen Ölfluss der Astsäge von 40 l/min @ 190 bar.

  • Seite 33: 5) Astführungen An Sägeblättern

    4.3.5) Astführungen an Sägeblättern Astführungen an jedem Sägeblatt (4x), führen das Material direkt zu den Zähnen der Blätter und sorgen auch für einen gleichmäßigen Materialeinzug an jedem Sägeblatt. Die Astführungen arbeiten mit einer Abweisschiene zusammen, die dafür sorgt, dass geschnittenes Material nach dem Schneiden von den Sägeblättern weggeleitet wird.

  • Seite 34: 6) Schutzschienen Für Sägeblätter

    Warnmarkierung, die auf den Gefahrenbereich der Maschine aufmerksam macht. Das Schutzschiene wird mit 2x Klappstecker an der Astsäge montiert in den Löchern der 2 mittleren Astführungen. Bei Lagerung und Transport aller Arten von GreenTec-Anbaugeräten müssen immer die dazugehörigen Sicherheits- einrichtungen montiert werden. (Sicherheitsabschirmung, Verriegelungsmechanismen etc.) Ebenso muss immer versucht werden, Anbaugeräte von anderen Verkehrs-...

  • Seite 35: 7) Schleppschuhe

    4.3.7) Schleppschuhe Das Schleppschuhe ist an der Unterseite des Hauptrahmens montiert, wo es verhindert, dass das unterste Sägeblatt den Boden berührt. Das Schleppschuhe hält einen Sicherheitsabstand zum Boden von ca. 110 mm. Dadurch wird verhindert, dass das untere Sägeblatt beim Arbeiten in Bodennähe in vertikaler Position beschädigt wird, z.

  • Seite 36: 8) Adapter-Kit Zu Dem Anbau

    Nachfolgend sind die verfügbaren Adapterlösungen zur Anbau der LRS 1602 Astsäge an ausgewählten Geräteträgern – sowohl Auslege- mulchern, Multiträgern und evtl. Fahrzeuge: Adapter zur Montage: LRS 1602 Astsäge ⟷ Scorpion 3/4 PLUS Ein Ölmengenteiler inkl. Schlauchset und Fittings werden mit Adapter-kits für andere Hersteller von GreenTec verwendet.

  • Seite 37: Zugelassene Geräteträgern Und Zusatzausstattung (N)

    Wird die Maschine mit einem nicht zugelassenen Geräteträger montiert, erlischt die Grundlage der Risikobeurteilung und damit die Gültigkeit und Gewährleistung der Konformitätserklärung! Die LRS 1602 Astsäge ist für die Anbau mit folgenden zugelassenen Geräteträgern und möglichen Zusatzausstattungen vorgesehen: ZUGELASSENE GERÄTETRÄGER: Scorpion 330 S –...

  • Seite 38: Zusatzausstattung

    (Nur als Zusatzausstattung für die Scorpion 3/4 Plus oder Twiga Compact / Twiga Flex erhältlich) Die LRS 1602 Astsäge ist mit Schnellkupplungen als Zusatzausstattung erhältlich, um die Hydraulikschläuche zwischen dem Anbaugerät und dem Geräteträger einfacher zu verbinden und zu trennen.

  • Seite 39: Mechanischer Schnellwechsel

    Geräteträger ohne die Verwendung von Werkzeugen gewährleisten. Mechanischer Schnellwechsel montiert auf LRS 1602 Astsäge: ("weiblicher" Teil) Beim Anschluss mit Schnellwechsel an der LRS 1602 Astsäge wird zusätzlich am Geräteträger selbst ein Adapter für Schnellwechsel benötigt. Prüfen Sie deshalb immer die Zusatzausstattung für den Geräteträger! Siehe Sektion: Anbau und Anschluss des LRS 1602 Astsäge am Geräteträger...

  • Seite 40: 3) Ölmengenteiler (Universal)

    Überlastung desselben zu verhindern. Der Ölmengenteiler der LRS 1602 Astsäge funktioniert durch die Zuschaltung eines Ölstroms von Minimum 40 l/min aus dem Ölauslass des Fahrzeugs inkl. ein externer druckloser Leck Öl-anschluss über einen eigenen Anschluss: (D).

  • Seite 41: 4) Rotormesser (4 Stück)

    Materialstärke von 0-2 cm. Darüber hinaus sollten immer herkömmliche Sägeblätter verwendet werden. Die Rotormesser der LRS 1602 Astsäge dürfen nur mit einer max. Drehzahl von 2700 U/min. Die Drehzahl der Rotormesser ist Rotormesser montiert auf einer LRS 1602 Astsäge proportional zum empfohlenen Ölfluss der Astsäge von:...

  • Seite 42: Spezifikationen

    4.6) Spezifikationen DATEN: 1602 ASTSÄGE Breite: 1682 mm Arbeitsbreite: 1600 mm Tiefe: 649 mm Höhe: 307 mm Gewicht: 110 kg. 1.500 – 3.000 kg. Empfohlenes Eigengewicht (Geräteträger): (Siehe Sektion: Stabilität (o) – Seite 47-48) Ölmotor: 16 cm Erforderlicher Ölauslass: 1 x DW + externer druckloser Leck-Ölanschluss Ölbedarf: 40 l/min @ max.

  • Seite 43: Schallmessung Des Luftschallemission (U)

    4.7) Schallmessung des Luftschallemission (u) Schallpegelmessungen wurden bei GreenTec A/S in Dänemark an der Maschine unter normalen Betriebsbedingungen mit einem Delta OHM Schallmessgerät des Typs HD 8701 durchgeführt. Die Messungen wurden 1 Meter entfernt von den kritischen Geräuscherzeugern der Maschine (Sägeblätter) in einer Höhe von 1,60 Meter über dem Boden durchgeführt, während des Startens und Verwendens des...

  • Seite 44: Betriebsanleitung Der Maschine (K)

    Betriebsanleitung der Maschine (k) 5.1) GreenTec.eu – Entdecken und lernen! Auf der Website von GreenTec gibt es die Rubrik: „Entdecken und lernen“: https:/ /greentec.eu/de/entdecken-lernen/ Die Seite enthält nützliche Videos und weiteres Anleitungsmaterial zur optimalen Nutzung Ihrer GreenTec-Maschinen. Die Seite „Entdecken und lernen“ kann als interaktive Ergänzung zur Betriebsanleitung der Maschine genutzt werden, mit z.B.

  • Seite 45: Anleitungen Zur Lieferung Der Maschine

    Lieferung sofort den Händler kontaktieren! 2. Überprüfen Sie, ob die folgenden Komponenten im Lieferumfang der LRS 1602 Astsäge enthalten sind: Beispiel für die Anlieferung von Palette(n) mit LRS 1602 Astsäge CHECKLISTE BEI ANLIEFERUNG (PRO MASCHINE): 1x LRS 1602 Astsäge Inkl.

  • Seite 46: Anleitungen Für Anbau, Anschluss Und Trennung (J)

    Die Erstmontage und der Anschluss der Maschine sollten stets vom Händler mit den erforderlichen Maßnahmen durchgeführt werden Wissen und Erfahrung! Wenn die LRS 1602 Astsäge zum ersten Mal mit einem zugelassenen Geräteträger am Fahrzeug montiert wird, kann es in manchen Fällen erforderlich sein, weitere Anpassungen, insbesondere in Bezug auf die Stabilisierung, vorzunehmen –...

  • Seite 47: 2) Vorbereitung Von Anbaugerät

    4x Schrauben M14 (8.8) 128 Nm Tabelle 19 – Montage des Adapter-kit 2. 4x Sägeblätter werden mit Schrauben und Montageplatten am LRS 1602 Astsäge montiert und festgeklemmt: MONTAGE VON SÄGEBLÄTTERN INKL. MONTAGEPLATTEN: 24x Schrauben M8 (10.9) inkl. 4x Montageplatten: 33 Nm Sägeblätter müssen in Abwärtsrichtung zur Bodenoberfläche montiert werden, sodass die Sägezähne zuerst in das...
  • Seite 48 Tabelle 21 – Anpassung der Abweissschiene 4. 4x Astführungen für Sägeblätter werden am LRS 1602 Astsäge montiert und mittels Schrauben, Spann- und Distanzscheiben festgeklemmt: MONTAGE VON ASTFÜHRUNGEN AN SÄGEBLÄTTERN: 8x Schrauben M10 (10.9) inkl. Spann- und Distanzscheiben: 65 Nm Die Astführungen müssen so nah wie möglich an den Sägeblättern ausgerichtet werden, ohne an die Sägeblätter...
  • Seite 49 MONTAGE DES SCHUTZSCHIENEN FÜR SÄGEBLATTER: 2x Klappstecker in Löchern an den Astführungen Tabelle 23 – Montage des Schutzshienen für Sägeblätter 6. Schlauchset + Fittings werden an den Auslässen des Öl Motors der LRS 1602 Astsäge befestigt: • Siehe Sektion: Öl Motor –...

  • Seite 50: 3) Anbau Und Anschluss Der Maschine (I)

    Die Montage an verschiedenen Fahrzeugtypen mit unterschiedlichen Geräteträgern erfolgt im Großen und Ganzen nach dem gleichen Verfahren, prüfen Sie jedoch immer die Vorgehensweise für die Kombination von Maschinen, die Sie selbst verwenden. Allen GreenTec-Anbaugeräten ist gemeinsam, dass die Montage entweder durch Anschrauben über Schrauben am Standardanbaugerät oder per mechanischem Schnellwechsel erfolgt.

  • Seite 51: 5.4.3.1) Anbau Und Anschluss Des Lrs 1602 Astsäge Am Geräteträger

    äußere Position: 3. Der Adapteraufsatz des Geräteträgers wird langsam auf den Adapteraufsatz des Anbaugeräts geschoben und die beiden (ABBILDUNG) Maschinen werden vorsichtig miteinander verhakt: Tabelle 25 – Anbau und Anschluss der LRS 1602 Astsäge am Geräteträger (1/3)
  • Seite 52 Rücklaufanschluss angeschlossen werden! Der Ölmotor am Anbaugerät benötigt einen Mindestrücklaufdruck, um korrekte Arbeitsbedingungen zu gewährleisten. Die Maschinen von GreenTec arbeiten mit einem offenen Hydraulikkreislauf, der eine Pumpstation, einen Motor und einen Öltank umfasst. Einer der Vorteile eines offenen Kreislaufs ist die größere Wärmereduzierung im Vergleich zu einem geschlossenen Kreislauf.
  • Seite 53 Der Leck Öl-druck darf niemals den Rücklaufdruck an der Maschine überschreiten! Ein höherer Gegendruck als zulässig am Leck Öl-anschluss führt zu schweren Schäden am Ölmotor und zum Erlöschen der Garantie! Der Leck Öl-Anschluss muss daher immer alleine als druckloser Tankanschluss verlegt werden und darf auf keinen Fall mit dem Rücklaufanschluss verbunden werden! Denken Sie immer daran, die Verriegelungen an Schnellkupplungen zu drehen,...
  • Seite 54 Geräteträger hier, ohne das Anbaugerät zu (ABBILDUNG) starten, und befolgen Sie alle Verfahren zur Erstinbetriebnahme, Inbetriebnahme und Stabilität in der nächsten Sektion: Vorbereiten der Maschine für den Einsatz – Seite 46-50. Tabelle 27 – Anbau und Anschluss der LRS 1602 Astsäge am Geräteträger (3/3)

  • Seite 55: 5.4.3.2) Abbau Und Trennung Des Lrs 1602 Astsäge Am Geräteträger

    5.4.3.2) Abbau und Trennung des LRS 1602 Astsäge am Geräteträger: Der Abbau und Trennung der Anbaugerät erfolgt in umgekehrter Reihenfolge, vgl. Sektion: Anbau und Anschluss des LRS 1602 Astsäge am Geräteträger – Seite 41-44. Der Abbau und Trennung des Anbaugeräts muss auf einer ebenen und sicheren Oberfläche erfolgen.

  • Seite 56: Vorbereiten Der Maschine Für Den Einsatz

    • 5.5.2) Schulung der Maschinenbediener vor der Inbetriebnahme Das GreenTec-Anbaugerät darf nur montiert mit von GreenTec zugelassenen Geräteträgern und auf einem zugelassenen Fahrzeug als Einheit verwendet werden. Der Bediener eines Fahrzeugs mit Geräteträger und montiertem Anbaugerät muss daher vor der Inbetriebnahme der Maschine sowohl die Anleitungsunterlagen für das Anbaugerät als auch die...

  • Seite 57: 3) Stabilität (O)

    5.5.3) Stabilität (o) Beim Fahren des Anbaugeräts muss sich der Bediener immer darüber im Klaren sein, dass sich der Schwerpunkt der Maschine während der Arbeit verschiebt: Nach dem Anbau und dem Anschluss muss stets darauf geachtet werden, dass das komplette Fahrzeug stabil genug ist, um den Geräteträger mit angehängtem Anbaugerät tragen zu können.

  • Seite 58: 5.5.3.2) Die Stabilität Kann Erhöht Werden Durch

    a. Steht das Fahrzeug auf allen 4 Rädern stabil? b. Sind die Hubarme stabil? 3. Ist das Fahrzeug stabil beim Wenden und Fahren – auch auf unebenem Gelände? 4. Die Beurteilung erfolgt in jeder einzelnen Situation und es liegt in der alleinigen Verantwortung des Betreibers und der Betreiber, sicherzustellen, dass das Fahrzeug nicht umkippt oder umkippt.

  • Seite 59: 4) Erste Start-Up Und Inbetriebnahme

    5.5.4) Erste Start-up und Inbetriebnahme Das erste Start-up und Inbetriebnahme der Maschine sollte ebenso wie die Erste Anbau und Anschluss der Maschine stets vom Händler mit den erforderlichen Kenntnissen und Erfahrungen durchgeführt werden. Wenn das Anbaugerät zum ersten Mal mit einem zugelassenen Geräteträger am Fahrzeug verwendet werden soll, wird empfohlen, immer die folgenden Schritte durchzuführen, um eine optimale und sichere Erst- inbetriebnahme Ihrer Maschine zu gewährleisten: VORGEHENSWEISE DAS ERSTE START-UP UND INBETRIEBNAHME:...
  • Seite 60 Bereich, bis Sie mit dem Umgang mit der Maschine mit montiertem Anbaugerät vertraut sind! GreenTec empfiehlt, die Maschine vor dem Einsatz im ruhigen Leerlauf laufen zu lassen, um das Hydrauliköl aufzuwärmen. Es trägt dazu bei, die hydraulischen Komponenten zu schützen und die Lebensdauer von Motor und Pumpe deutlich...

  • Seite 61: Bedienung Der Maschine (E)

    5.6) Bedienung der Maschine (e) In dieser Sektion wird der Umgang mit der Maschine, der Arbeitsplatz des Bedieners beim Einsatz der Maschine sowie die Bedienung und Nutzung der Maschine beschrieben. 5.6.1) Arbeitsplatz des Bedieners (f) Das Anbaugerät muss immer auf einem zugelassenen Geräteträger montiert werden, der mit einem Fahrzeug verwendet wird, und daher muss das Anbaugerät beim Arbeiten vom Fahrzeug aus gehandhabt werden.

  • Seite 62: 2) Transport Von Anbaugerät Auf Fahrzeug (P)

    Bei der Fahrt auf öffentlichen Straßen liegt es stets in der Verantwortung des Betreibers, die geltenden Verkehrsregeln und -vorschriften stets einzuhalten! GreenTec kann hierfür nicht haftbar gemacht werden Verstöße gegen die Straßenverkehrsordnung beim Fahren mit Geräteträger und/oder Anbaugerät! Die Anbaugerät darf weder die Beleuchtung des Fahrzeugs noch des Geräteträger und/oder die Sicht des Bedieners verdecken! Ansonsten sollte...

  • Seite 63: 3) Start Von Anbaugërat

    5.6.3) Start von Anbaugërat Das Anbaugerät kann gestartet werden, sobald es korrekt montiert ist und sich der Geräteträger in Arbeitsposition befindet. Siehe Sektionen: Anleitungen für Anbau, Anschluss und Trennung (j) – Seite 34-43 + Vorbereiten der Maschine für den Einsatz –...

  • Seite 64: 4) Stopp Von Anbaugërat

    Die Durchflussangaben (l/min) müssen stets innerhalb der Vorschriften für Geräteträger und Anbaugerät eingehalten werden und dürfen auf keinen Fall überschritten werden. Siehe Sektion: Spezifikationen – Seite 32 + Anbau und Anschluss der Maschine – Seite 40-44. 5.6.4) Stopp von Anbaugërat Das Anbaugerät muss immer bei der niedrigsten Ölzufuhr/Umdrehung vom Geräteträger gestoppt werden: 1.

  • Seite 65: 5) Einstellen Und Justieren Der Maschine (R)

    Einstellen und Justieren des Geräteträgers in Arbeitsposition mit angehängtem Anbaugerät! Siehe Sektion: Fahranleitung – Seite 57-59. Im Folgenden werden die Einstellungen und Einstellmöglichkeiten für die LRS 1602 Astsäge beschrieben: 5.6.5.1) Justieren der Astführungen: Die Sägeblätter rotieren gegen die Erdoberfläche und sägen/schneiden nach unten Um den bestmöglichen Schnitt pro zu erzielen Beim...

  • Seite 66: 5.6.5.2) Schnittwinkel Einstellen

    Maschine vor. 2803-Multiträger Es empfiehlt sich, die LRS 1602 Astsäge in vertikaler Richtung mit einem Versatz von ca. 250 mm zwischen oberem und unterem Sägeblatt. Dadurch wird sichergestellt, dass die Astsäge optimal auf das Material trifft und ein optimales Schnittergebnis erzielt wird.

  • Seite 67: 6) Fahranleitung

    5.6.6) Fahranleitung Damit Sie das bestmögliche Ergebnis und die größtmögliche Sicherheit beim Einsatz erzielen, müssen Sie die Maschine stets bestimmungsgemäß bedienen und nutzen. Die Maschine muss jederzeit im Rahmen der Sicherheitsvorschriften, des Verwendungszwecks und des Einsatzbereichs der Maschine verwendet werden, sodass sie immer bestimmungsgemäß verwendet wird. Siehe Sektion: Sicherheit...
  • Seite 68 Sägeblätter gerade zur Fahrtrichtung laufen bzw. senkrecht zur Fahrtrichtung schneiden, um ein Verziehen der Sägeblätter während der Arbeit zu vermeiden. Benutzen Sie für die korrekte Einstellung und Positionierung das Anleitungsmaterial des Fahrzeugs und des Geräteträgers. Tabelle 29 – Fahranleitung: LRS 1602 Astsäge (1/2)
  • Seite 69 Anbaugerätes darf max. 5-7 km/h, muss aber immer so eingestellt werden, dass das Schnittergebnis optimal ist. Dabei bestimmen das jeweilige Anbau- gerät und die Arbeitsbedingungen die Geschwindigkeit, mit der es gefahren werden sollte. Tabelle 30 – Fahranleitung: LRS 1602 Astsäge (2/2)

  • Seite 70: 7) Neustart Nach Unbeabsichtigter Verhaftung (Q)

    5.6.7) Neustart nach unbeabsichtigter Verhaftung (q) Im Falle einer unbeabsichtigten Verhaftung der Anbaugerät und/oder des Geräteträgers sind stets die Anweisungen in den Betriebsanleitungen der Maschinen zu befolgen. Siehe Sektion: Sicherheitshinweise für Wartung, Einstellung und Inspektion (s) – Seite 15. Es kann jederzeit zu einem unbeabsichtigten Betriebsstopp kommen. Die Gründe können vielfältig sein, doch oft lassen sich Ausfallzeiten vermeiden, wenn der Bediener die Maschine richtig nutzt und wartet und Stöße vermeidet: Größerer Stein...

  • Seite 71: Inspektion Und Wartung (E, R)

    Anbaugerät, Multiträger oder Zugfahrzeug! Bei Nichtbeachtung einer oder mehrerer Sicherheitshinweise erlischt die Garantie auf die Maschine. GreenTec haftet nicht für Schadensersatzansprüche wegen Schäden, die durch unsachgemäßen Gebrauch der Maschine und falschen Anschluss bzw. Anschluss von Geräten oder durch unsachgemäße Wartung der Maschine...

  • Seite 72: Hinweise Zur Sicheren Wartung Und Einstellung(En)

    Entsorgen Sie Öle und Fette IMMER vorschriftsmäßig und umweltgerecht! 6.1.1) Richtiger Transport Ihrer Greentec-Maschine GreenTec empfiehlt, Maschinen und Geräte auf den mitgelieferten Abstützvorrichtungen zu bewegen oder Paletten (EU-Standard) zu transportieren, wenn keine Abstützvorrichtungen verfügbar sind. Wenn Maschinen bewegt werden sollen, verwenden Sie immer einen Gabelstapler oder Palettenheber.

  • Seite 73: Tägliche Und Routinemäßige Inspektionen (E)

    6.2) Tägliche und routinemäßige Inspektionen (e) Vor der Inbetriebnahme einer neuen Maschine erfolgt eine tägliche Inspektion vor der Inbetriebnahme und erneut bereits nach 3-5 Betriebsstunden. Danach genügt eine tägliche Inspektion nach dem Einsatz der Maschine, verbunden mit einer halbjährlichen Inspektion der Maschine! (Alle 6 Monate) Zu Beginn der Lebensdauer der Maschine sollte besonderes Augenmerk auf das Anziehen der Schrauben, die Abschirmung und möglicherweise darauf gelegt werden Riemenspannung an Anbaugeräten.
  • Seite 74 Die halbjährliche Inspektion erfolgt grundsätzlich alle 6 Monate. Alle Punkte MÜSSEN überprüft werden! Danach erfolgt bei jedem Einsatz der Maschine eine tägliche Inspektion: HALBJÄHRLICHE INSPEKTION DER MASCHINE: Führen Sie täglich eine sorgfältige Inspektion durch. Reinigen und warten/schmieren Sie, damit der 1.

  • Seite 75: Anziehen Von Schrauben Und Hydraulischen Anschlüssen

    6.3) Anziehen von Schrauben und hydraulischen Anschlüssen 6.3.1) Anziehen der Schrauben Alle Schrauben und Muttern der Maschine sind mit einer Güteklassenkennzeichnung versehen. Gewöhnliche Schrauben aus Maschinenstahl haben die Güteklasse 8.8: Schrauben sind mit 8.8 und Muttern mit 8 gekenn- zeichnet. Schrauben aus gehärtetem Stahl können mit 10.9 oder 12.9 gekennzeichnet sein: Schrauben mit 10.9 oder 12.9 und Muttern mit 10 oder 12.

  • Seite 76: 2) Anziehen Von Hydraulikschläuchen Und Fittings

    6.3.2) Anziehen von Hydraulikschläuchen und Fittings Die verwendeten Hydraulikschläuche und Fittings sind alle mit metrischem Gewinde gefertigt. Hydraulikanschlüsse sind in 2 Serien erhältlich: • Light-series (L): Wird bei hydraulischen Verbindungen verwendet, bei denen der Druck 250 bar nicht überschreitet. Hydraulikschläuche und Fittings •...

  • Seite 77: Hydraulikschläuche

    Überprüfen Sie täglich alle Hydraulikschläuche und Anschlüsse. Eventuelle Schäden oder Undichtigkeiten müssen sofort repariert werden. Schläuche mit Beschädigungen/Defekten müssen ausgetauscht werden. Die Hydrauliksysteme von GreenTec arbeiten mit einem sehr hohen Druck. (Von ca. 200 bar bis 320 bar) Nur Originalschläuche verwenden. Ein geplatzter Schlauch kann sehr gefährlich sein.

  • Seite 78: Lager, Wellen, Nageln Und Buchsen

    Montage nach dem Austausch, falsche Handhabung oder Schmierung, Eindringen von Fremdkörpern Einreihiges Kugellager mit Gummidichtungen oder ungewöhnliche Wärmeentwicklung. Die Lager der LRS 1602 Astsäge verfügen über Gummidichtungen und können daher als „wartungsfrei“ gelten, Einreihiges Kugellager mit Gummidichtungen da sie alle abgedichtet sind und keiner Nachschmierung bedürfen.

  • Seite 79: Riemenspannung Prüfen Und Einstellen

    6.6) Riemenspannung prüfen und einstellen Die Riemenspannung an der Maschine ist entscheidend für die Gesamtfunktion und Leistung des Anbaugeräts und muss vor dem Einsatz stets überprüft werden. Beim Arbeiten mit dem Riemenantrieb der Maschine ist besondere Vorsicht geboten, da die Gefahr besteht, dass Finger und Hände durch den Antriebsriemen und die Riemenscheiben eingeklemmt werden! 6.6.1) Riemenspannung prüfen...
  • Seite 80 Riemen. (+13-15%) RIEMENDIAGRAMM: LRS 1602 ASTSÄGE 900 / 650 Nm 900 / 650 Nm = Riemenspannrad zum Spannen von Riemen. Neuer Riemen: 900 Nm / Vorhandener Riemen: 650 Nm Tabelle 35 – Riemendiagramm: LRS 1602 Astsäge (rechts/links)

  • Seite 81: 2) Riemenspannung Einstellen

    6.6.2) Riemenspannung einstellen Die Riemenspannung der LRS 1602 Astsäge wird durch Einstellen der Riemenspannräder eingestellt: 1. Um Zugang zu den Riemenspannräder zu erhalten, entfernen Sie die Abschirmungen des Riemengehäuses selbst mit 7x M7x20-Schrauben: Entfernen der Schutzabdeckungen für das Riemengehäuse der LRS 1602 Astsäge 2.
  • Seite 82 Riemen gemäß der Sektion auf: Riemenspannung prüfen – Seite 69-70. Achten Sie immer darauf, die Riemenscheiben/Sägeblätter immer wieder ein wenig zu drehen und sicherzustellen, dass über die gesamte Länge des Riemens die gleiche Spannung herrscht. Kontrolle der Riemenspannung mit einem Riemenspannungsmessgerät: LRS 1602 Astsäge...

  • Seite 83: Kontrolle Von Druck- Und Durchflussvorgaben

    Nehmen Sie den Geräteträger und das Anbaugerät unter normalen Betriebs- bedingungen in Betrieb und bedienen Sie dann die verschiedenen Funktionen der Maschine. Lesen Sie während des Gebrauchs gleichzeitig das Manometer ab! Tabelle 36 – Messung von Druck und Durchfluss: LRS 1602 Astsäge...

  • Seite 84: Reinigung Der Maschine

    6.8) Reinigung der Maschine Vorsicht bei der Verwendung von Hochdruckreinigern in Lacknähe! Beim Einsatz von Dampfreinigern im Bereich der Etiketten/Aufkleber der Maschine ist große Vorsicht geboten! Vermeiden Sie scharfe Reinigungsmittel, um Verfärbungen oder Schäden am Lack zu vermeiden! Es ist wichtig, die Maschine abgedeckt zu lagern, damit sie vor Regen und Sonnenlicht geschützt ist.

  • Seite 85: Schmierung Der Maschine

    6.9) Schmierung der Maschine An der Astsäge LRS 1602 Astsäge gibt es keine beweglichen Teile, die geschmiert werden müssen. Die Lager rund um die Sägeblattwellen sind selbstschmierend, mit Gummidichtungen versehen und somit wartungsfrei. Siehe Sektion: Kugellager mit Gummidichtungen – Seite 66.

  • Seite 86: 6.10) Lagerung Der Maschine

    Maschine zur Lagerung weggestellt wird, muss sie sorgfältig gewaschen und getrocknet werden. Entfernen Sie außerdem alle Spuren von Blättern/Ästen und Schmutz. Die Maschinen von GreenTec MÜSSEN trocken gelagert werden, da die Gefahr besteht, dass Wasser in Lager, Buchsen usw. gelangt elektronische Teile.

  • Seite 87: Fehlersuche An Der Maschine

    Fehlersuche an der Maschine 7.1) Verfahren zur Fehlerbehebung Funktioniert die LRS 1602 Astsäge nicht richtig, muss die Fehlerquelle an der Maschine liegen. Fehlerzustände an der Maschine können isoliert werden, indem Folgendes untersucht wird: 1. Wo an der Maschine liegt ein Fehlerzustand vor? (Fehlerzustände können am Anbaugerät, am Geräteträger und/oder am verwendeten Fahrzeug auftreten)
  • Seite 88 Riemenspannung prüfen und einstellen. Siehe Sektion: Falsche Riemenspannung. Riemenspannung prüfen und einstellen – Seite 69-72. Starker Riemenverschleiß Fremdkörper in Keilspuren. Fremdkörper entfernen. Vorwärtsgeschwindigkeit und Überlastung der Anbaugerät. Ölzufuhr reduzieren. Vorwärtsgeschwindigkeit reduzieren: Max. 5 km/h Ungewöhnlicher Hohe Stoßbelastung. Vibrationsgrad Materialstärke reduzieren: Max.

  • Seite 89: Anhang

    Anhang 8.1) Hydraulikdiagramme Kontaktieren Sie den After-Sales Service von GreenTec.
  • Seite 90 NOTIZEN:_____________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________...
  • Seite 91 ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________ ____________________________________________________________...

  • Seite 92: Made In Denmark

    Der ursprüngliche Inhalt dieser Betriebsanleitung darf ohne die vorherige schriftliche Genehmigung von GreenTec nicht reproduziert, verbreitet, übertragen, transkribiert oder übersetzt werden. Made in Denmark Copyright © 2025 GreenTec A/S Designed and manufactured Alle Rechte vorbehalten. Merkurvej 25, DK-6000 Kolding +45 75 55 36 44 | info@GreenTec.eu...
