Montageanleitung / Installation Instruction

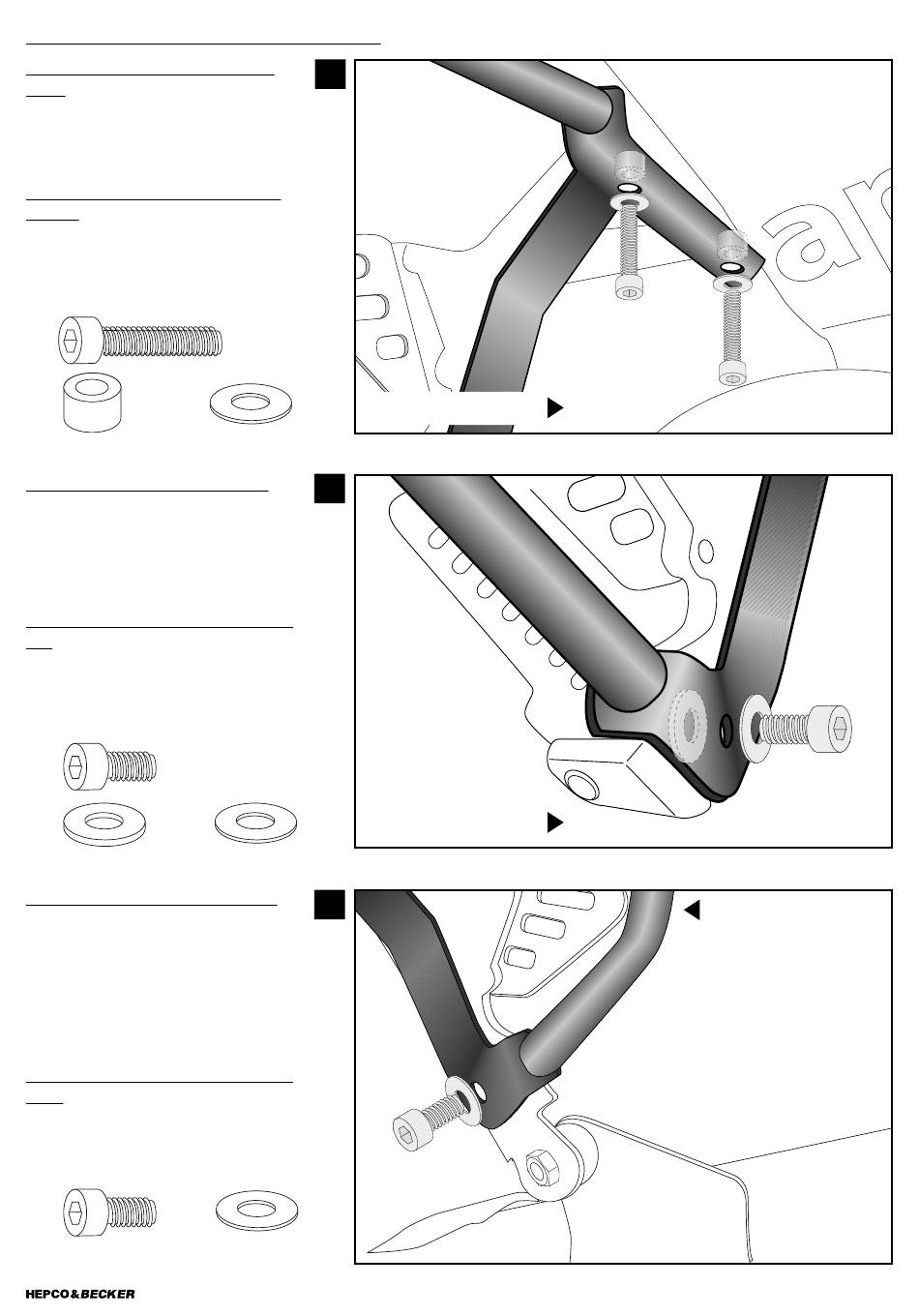

Montage C-Bow Halter rechts/links
oben:
Mit den Zylinderschrauben M8x60 und
U-Scheiben Ø8,4. Zwischen Lasche und
Fußraste die Aludistanzen fügen.
Fastening of the C-Bow holder right/
left top:
With the allen screws M8x60 and
washers Ø8,4. Insert the aluminium
spacers between the bracket and the
footrest.
4x
4x
4x
Montage C-Bow Halter unten links:
Im freien Gewinde der Fußraste mit
der Zylinderschraube M8x20 und
U-Scheibe Ø8,4. Zwischen Halter
und Fußraste die U- Scheibe Ø8,4x3
fügen.
Fastening of the C-Bow holder bottom
left:
In the free thread of the footrest with
the allen screw M8x20 and washer
Ø8.4. Insert the washer Ø8.4x3
between the holder and the footrest.
1x
1x
1x
Montage C-Bow Halter unten rechts:
Zusammen mit dem Endtopf im freien
Gewinde der Fußraste mit der Zylin-
derschraube M8x20 und U- Scheibe
Ø8,4.
Fastening of the C-Bow holder bottom
right:
Together with the exhaust silencer in
the free thread of the footrest with the
allen screw M8x20 and washer Ø8.4.
1x
1x
1
Fahrtrichtung/driving direction
2
Fahrtrichtung/driving direction
3
Fahrtrichtung/driving direction
6307626 00 01
3
