Verbindung zur externen Steuerung

Externer Schalter zum Unterbrechen oder Aktivieren des Ladegeräts abgeschlossen
1
2
14

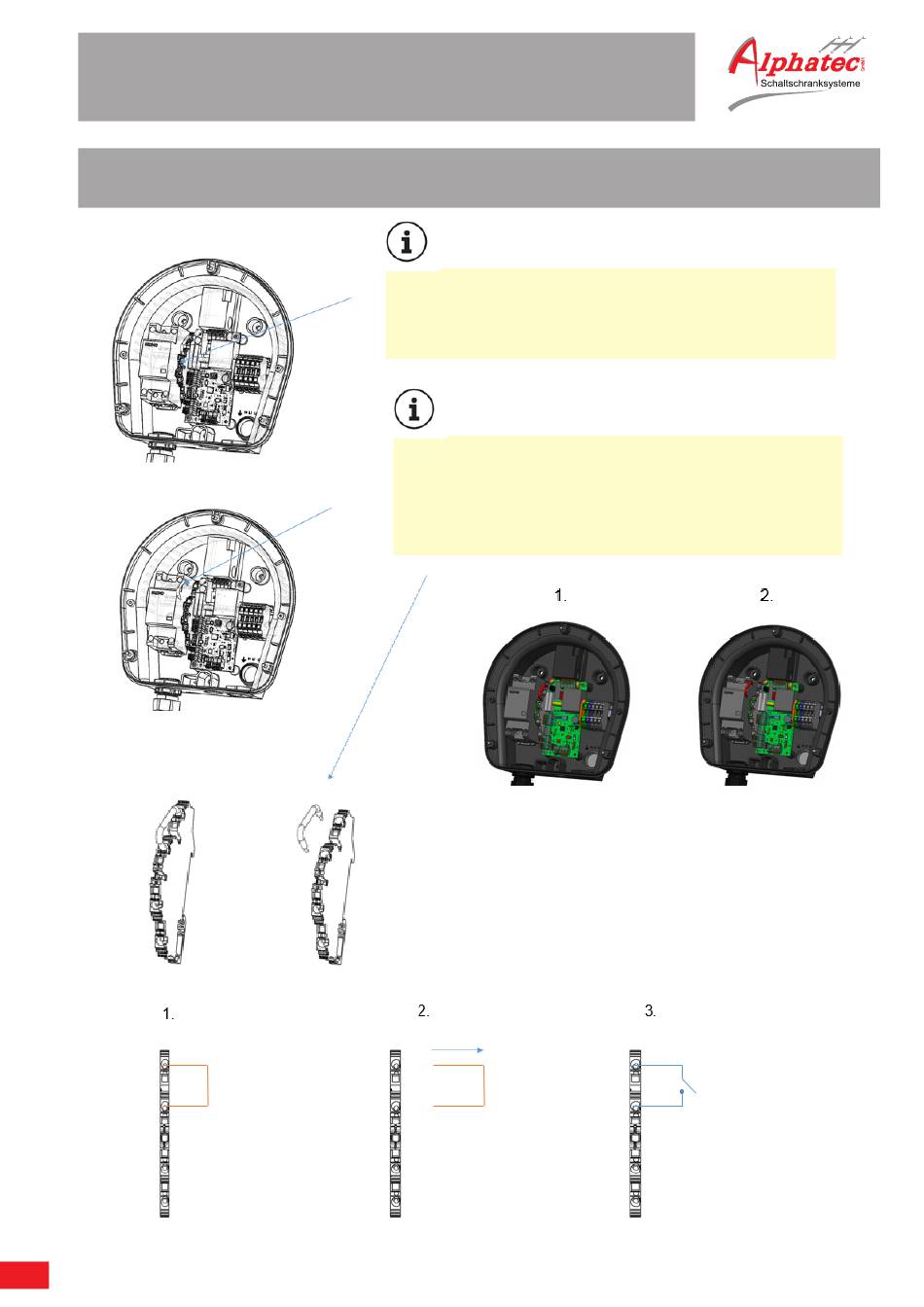

Klemmgehäuse für optionalen Anschluss mit externem Schalter,
Tastensperre oder externem Relais. Diese Funktion schaltet das
Ladegerät vollständig aus, wenn das externe Relais oder der
Schalter geöffnet wird.
Um diese Funktion zu nutzen, entfernen Sie die Brücke wie in
der Abbildung gezeigt und verbinden Sie anstelle der Brücke den
umschaltbaren Ausgang des Relais oder der Tastensperre.
Wenn diese Kontaktbride geöffnet ist, ist das Ladegerät aktiv,
kann jedoch nicht mit dem Laden beginnen, da die Kommunikati-
on mit dem Fahrzeug unterbrochen ist.
1
2
1
2
Technische Änderungen unter Vorbehalt | Stand 07/2021 | DB9.0029
